El wire-less Ikea LEDstrip: horripilante hack verde (2 / 3 paso)

Paso 2: lanzar plomo fundido

Ok, es tiempo de soldadura.

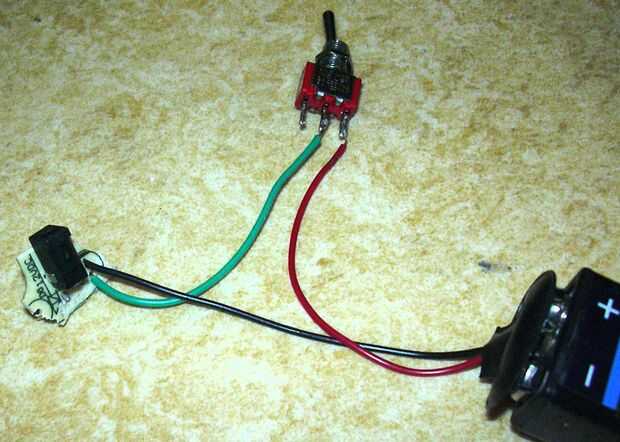

se conectará un cable directamente entre battery(-connector) y la broca pequeña de PCB. Asegúrese de que este alambre se suelda en el orificio más cercano a la parte más gruesa negra del círculo dibujado en el PCB. ver foto.
Entonces, el otro cable de la battery(-connector) a un interruptor y finalmente un tercer alambre del interruptor en el otro orificio en el PCB.
Se trata de un circuito estándar que puede encender y de poder a la tira de LED.

IMPORTANTE: Es que el negro alambre de la batería conector se conecta como se muestra en foto a la PCB.
es importante porque de lo contrario sería en efecto cargar la batería a la tira de LED la manera incorrecta redonda, que podría dañar la tira de LED.
