Paso 1: rasgar hacia fuera las entrañas
pero se puede mostrar con una batería de 9v que funciona muy bien en 9v así. prueba conectando
la batería de 9v directamente con el cable colgando de la tira de LED.
PERO TENER EL DERECHO DE POLARIDAD. Si no sabes de "polaridad",
hacer esta prueba.
BTW: la tira de LED tiene un circuito a bordo (en la franja de sí mismo), que detecta si el armario
las puertas son abiertas o cerradas. Este circuito consume energía si la luz está activado o desactivado.
Puedes ver los dos pequeños agujeros en el centro de la tira LED. Si nada consigue cerca de los
la luz se apagará. Usted puede cortar el estos dos sensores, pero usted tendrá que
-montar la tira de LED todo para eso. Me lo salto que en este instructable.
Además, cuenta un interruptor en apagado/auto muy pequeño en el lado de la tira LED. Asegúrese de que no esté en "off".
Así pues, a conectar la batería permanentemente a la tira te LED drenaría lo más rápido que
era de esperar, porque eso puerta-detección iría en 24/7. Por eso vamos a simplemente
Desconecte la conexión entre la batería y la tira de LED. Tienes listo y
por ejemplo, usar un imán en la puerta y un relé de láminas en lugar de un interruptor.
Tuve un montón de interruptores de mano...

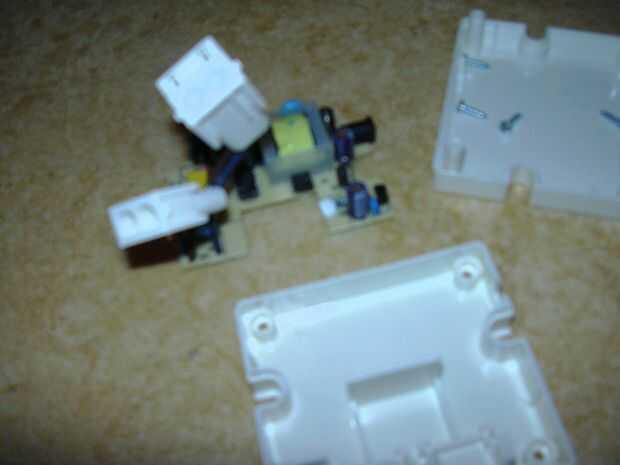

En primer lugar vamos a eliminar la electrónica de la caja del transformador (la separa
caja cuadrada blanca). Soltar los 4 tornillos y levante hacia fuera la electrónica y adjunta
enchufes. Los tapones son mantenidos por algunas abrazaderas, doblarlas hacia atrás y hay que ir.
Lo siento por la imagen borrosa de la carcasa del transformador.
Tenga en cuenta que hay un tapón negro en la placa electrónica. Se trata de donde tira el LED
se conecta a. Es la única parte que vamos a volver a utilizar. El resto es reemplazado por
una batería y un interruptor on/off.
El objetivo ahora es romper un poco pequeño de PCB con el tapón negro y dos agujeros
para la conexión de los cables (en los rastros de cobre que se conectan al enchufe negro) .leer los cuadros.

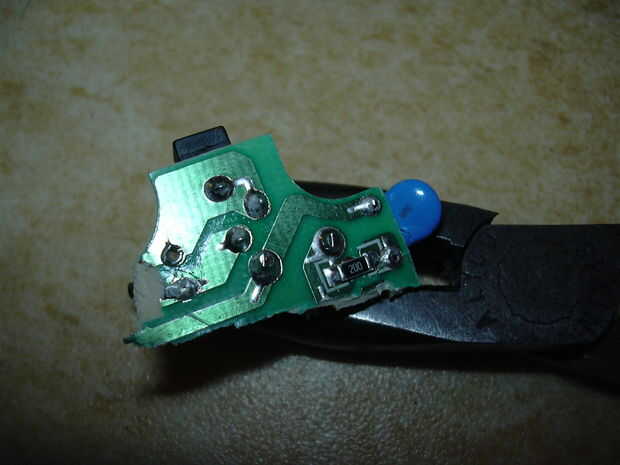

El desafío es encontrar un lugar para soldar los cables a este enchufe negro pequeño. vamos a volver a utilizar el
agujeros en la actualidad ocupados por otro componente. Gire el tablero tal ves brillante
rastros de metal y colocar dos orificios al lado de la clavija negra con huellas hacia la TI.

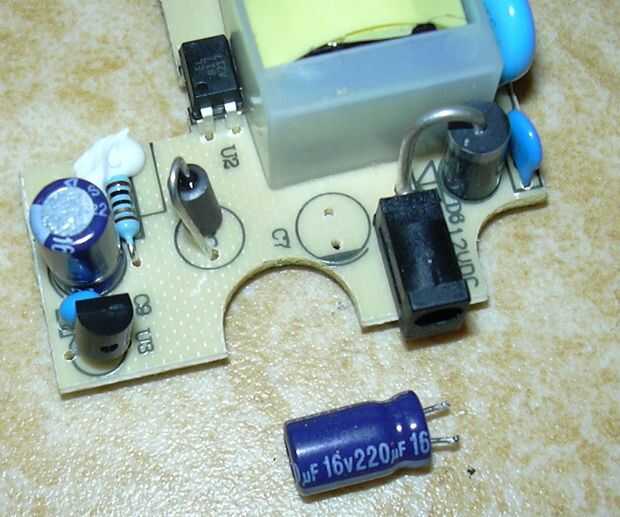

Estos agujeros deben ser ocupados por un condensador azul (un azul cyindrical cosita junto a la
conector negro en el otro lado de la Junta). Menear este condensador hasta que se suelta.
Compruebe la foto.

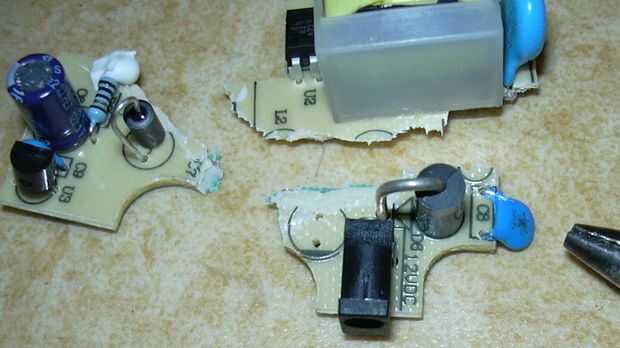

Siguiente paso es aislar el conector negro y los dos agujeros del resto de la Junta. Se trata de
charla de lujo para romper cosas. YEAH!
Con las pinzas he podido conseguir una decente en el PCB y romper con cuidado el PCB
en varios lugares, trabajando mi camino hacia el enchufe negro. Otra vez, revise la foto.
Si es necesario remover pequeños componentes (romper o snap off) para dar las pinzas
un buen agarre en el mismo tablero de circuito. Entonces tuerza las pinzas así que junto a la línea de separación
las pinzas. Asegúrese de no rasgar los rastros de cobre del tablero, por lo menos no cerca
para el enchufe negro.
