El taller más pequeño del mundo (5 / 15 paso)

Paso 5:4. Sierra de mesa circular con valla y el calibre de ingletes

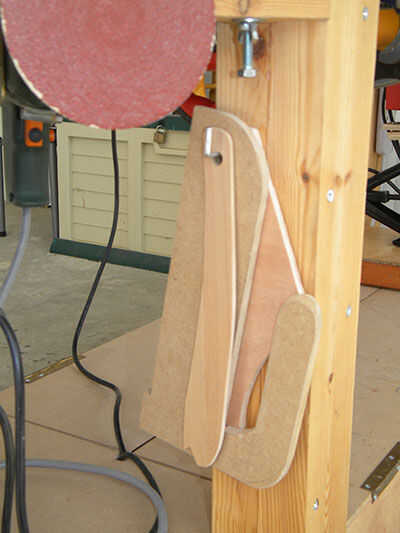

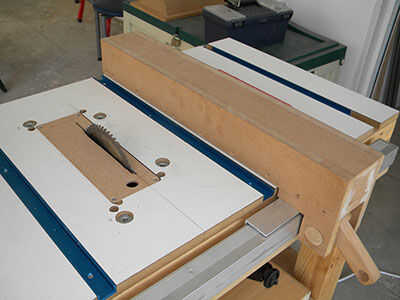

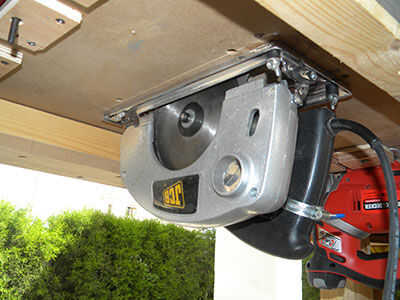

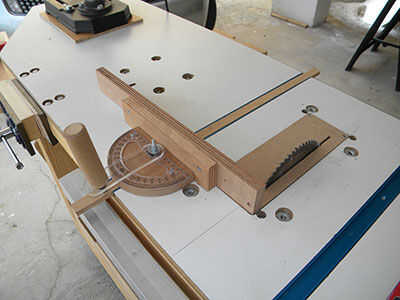

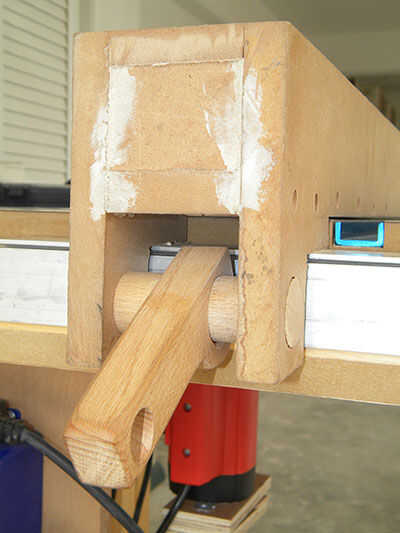

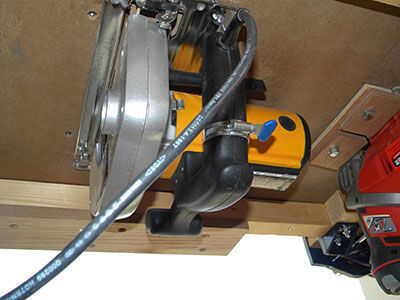

I montada una sierra circular debajo del Banco y sostenga con 4 pernos y tuercas de mariposa. Hice 4 agujeros en la circular vio base 3 de las cuales son alargadas para el ajuste fino. También cortar un espacio para insertar placas de 0 º a 45 º de separación y agregar 2 ranuras de inglete pista a la izquierda y derecha. La sierra circular es accionada por un interruptor de parada de seguridad y puede llevar a cabo una cuña también en la hoja (no mostrada aquí). Mi tope-guía de madera está hecho de cuerpo MDF y madera dura para la ronda 3/4 pedazo de centro y el centro de la manija; también un ángulo de aluminio se utiliza en la guía de tope. Su diseño se basa en cerca de Biesemeyer. Sitio izquierdo de la valla es utilizado para el ripeo con la sierra circular y el sitio adecuado se utiliza como la cerca del router con una abertura y agujero de polvo. La guía de tope es simple una 2 X 2" conectados por el lado de la banca y con un ángulo de aluminio a través de él para que no dañe la cerca del mecanismo de bloqueo 2 x 2" cuando se apriete. Una cinta UHMW se utiliza para ayudar a los ángulos de aluminio 2 para funcionar. Algunas varas para empujar también han encontrado camino allí en mi banco de herramienta. A pesar de que casi todo aquí es hecho en casa, la seguridad era siempre en mi mente antes de cualquier cosa. Mi calibrador de inglete es una idea mixta de varios diseños DIY (uno es de instructables Phil B). Barra de madera dura la pieza en la ranura de inglete de la vía, madera contrachapada para el cuerpo, un transportador transparente, una pieza de acrílico transparente gruesa y un mango de madera con un tornillo en la parte inferior para actuar como un mango atornillado y mantener todo firmemente en su lugar.
