El taller más pequeño del mundo (14 / 15 paso)

Paso 14: Idea de torno de banco (adición posterior)

Sr. rickharris me puso a pensar el otro día cuando me preguntó "donde pondrá el torno?)" Eso me hizo sentir que el Banco era de incompleto por lo que era volver a la mesa de dibujo. Quería venir para arriba con un sistema de torno que está hecho de materiales de madera y de bajo costo que cualquier persona puede construir.
No sé si voy a construir esto, pero al menos que existe la posibilidad. Esto es lo que se me ocurrió.

A petición popular revisado mi primera idea para el uso de un taladro de la mano como un motor y ahora hay una esmeriladora de banco a ese lugar.

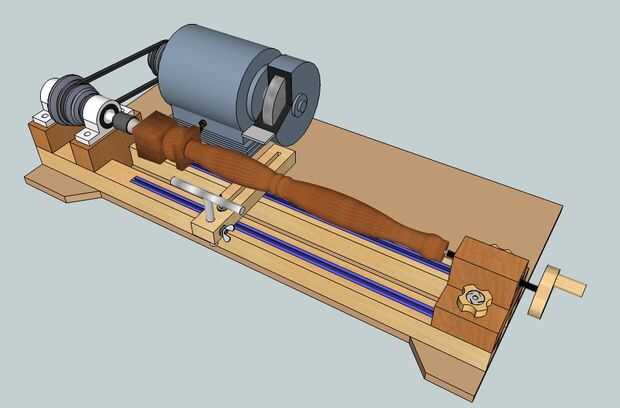

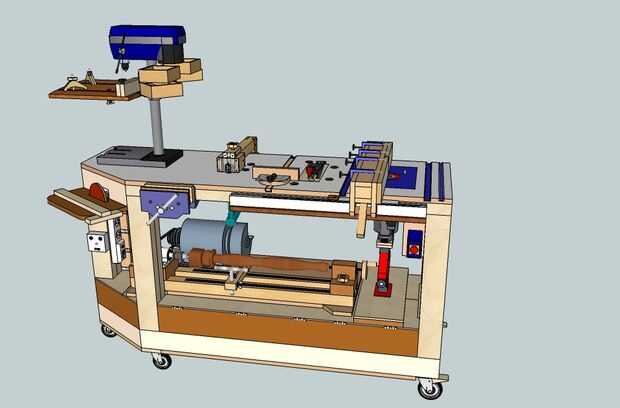

El torno que i diseño es 39" o 1 metro de largo y puede tomar hasta 2 pies o stock de 60 cm. Se almacenarán en el Banco y usted puede fijarlo con la abrazadera en la parte superior ya sea con abrazaderas o pernos roscados insertos. Está hecha de una base de madera terciada, dos 2 X 2 trozos de pino con pistas de t se utilizará como el cuerpo.

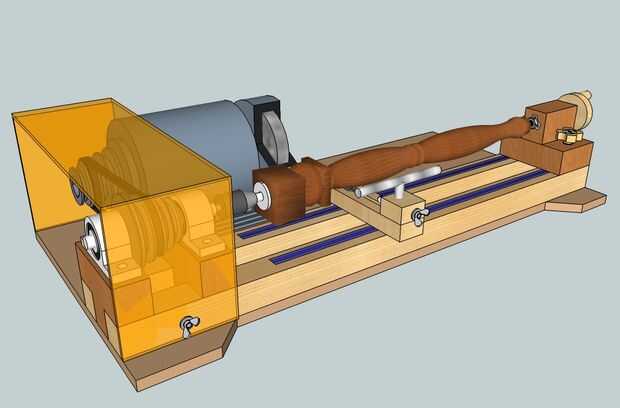

Un banco amoladora con una polea se monta en la base y actúa como el motor (el pensamiento de hacer las modificaciones eléctricas mismo hice con el taladro lijadora para control de velocidad), un doble terminado mandril con rodamientos y un mandril de taladro y señaló una madera de forma inversa de t con una barra roscada en un extremo, algunas tuercas en t y un mango de madera actuará como una cola de tornillo de banco para sujetar firmemente la acción y se ejecutará en el dos t-pistas del cuerpo.  Para el soporte de herramienta-un trozo de barra de hierro de forma de T en un pedazo de madera con una ranura y algunas tuercas de mariposa wil celebrar en las pistas t podría hacer el trabajo.
Tal vez otro mandril en el extremo de la cola también es posible así como algunos accesorios estándar del torno para sostener que la acción en el taladro puede funcionar aún mejor.
Básicamente que está sobre él, creo que podría funcionar.
Estoy seguro que habrá mejores formas de construir, pero si no llego a hacer una investigación de biger y aprender más sobre Tornos que no sé.

AMOLADORA DE BANCO
También ahora mediante el uso de la amoladora de banco como un motor para el torno me queda la otra muela a utilizar, por lo que el Banco tiene ahora una esmeriladora de Banco también en él.

Ahora el Banco todo lo que tiene o hay nada :-)

Stelios L.A. Stavrinides

Nicosia - Chipre

Por último puedo diseñar un banco de torno 3 en 1 y lo encontrarás en mi instructable aquí:

También para completar la configuración que necesitaba un sistema de recogida de polvo y decido construir un colector de polvo ciclón mini cubo que se puede ver aquí.
