Paso 3: Cableado de la electrónica

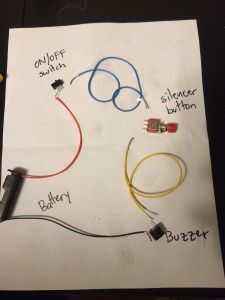

El cableado es muy simple. Solo alambre el interruptor, el botón, el zumbador y el bateador en serie.
Hay algunas cosas a tener en cuenta ya que la soldadura de los componentes y los cables. El interruptor que requiere soldar la patilla central y uno de los pasadores exteriores. Me aseguré de poner del encogimiento del calor en los cables antes de soldarlos a los componentes para que pudiera cubrir los conductores después de que fueron soldados.

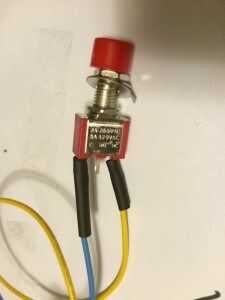

También, usted necesita para asegurarse de que el botón está conectado en la configuración normalmente cerrada. Una forma es normalmente cerrada (NC), el otro es normalmente abierto (NO), desea que la configuración de NC.
Por último, un lado del zumbador se etiqueta con un "+". Desea que el cable conectado a la + pin a rastro hacia el lado positivo de la batería, que es normalmente rojo. El otro pin va al suelo, "-", tierra, que es normalmente negro. Puede probar su circuito por tocar los cables a los pines del zumbador. Si el timbre suena, todo está conectado correctamente y está listo para soldar. Si no buzz, comprobaremos las conexiones.
