El registro del cambio del 74HC164 y su Arduino (3 / 9 paso)

Paso 3: proyectos

Está bien, bastante lectura y teoría, permite hacer algunas divertidas cosas con este chip!

Hay 3 proyectos a tratar en este instructable, los primeros 2 son fáciles y pueden ser breadboarded a cabo en momentos. La tercera, la matriz de led de 4 x 4, requiere más tiempo y pensamiento para la construcción, debido al cableado led.

Lista de piezas

1 proyecto: visualización de gráfico de barras LED 'alambre de 2' controlador
Registro de cambio de 1 * 74HC164
1 * protoboard sin soldadura
1 * arduino, o arduino compatible (5v)
resistor de 1 * 330 ohmios 1/4 watt

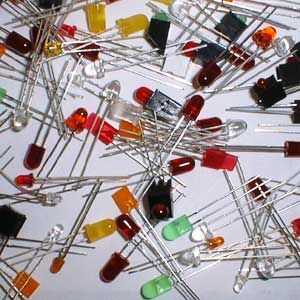

8 * normal salida de LED rojo
12 * los cables de puente

Proyecto 2: regulador de exhibición de segmento 7 "2 hilos"

Registro de cambio de 1 * 74HC164
1 * protoboard sin soldadura
1 * arduino, o arduino compatible (5v)
resistor de 1 * 330 ohmios 1/4 watt
1 * exhibición de segmento siete de cátodo común
9 * los cables de puente

Proyecto 3: pantalla de matriz de led de 4 x 4 '2 hilos'
Registro de cambio de 1 * 74HC164
1 * arduino, o arduino compatible (5v)
resistencia de 1 1/4 watt de 4 * 150 ohm
Resistor de 1Kohm * 8 1/8 watt (o mayor)
8 * NpN transistor (2n3904 o mejor)
16 * normal salida de LED rojo

un medio para construir y energía regulada de 5 voltios que puede manejar 160 + ma (puede encender todos lo LED a la vez de como una luz de freno)
