Paso 5: Paso a paso fotos de la instalación (cableado diagrama en la vida Real)

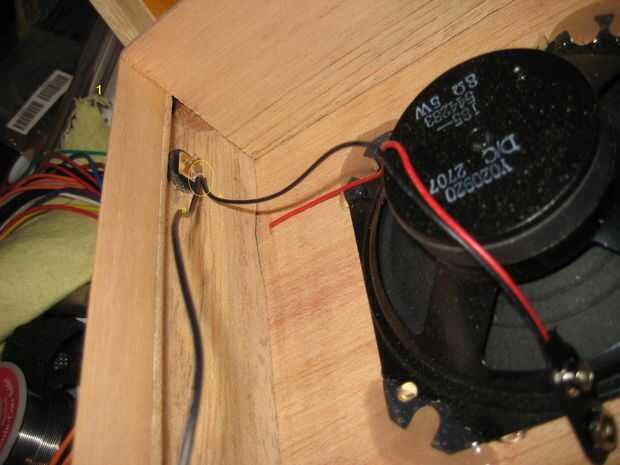

Imagen 1: El primer paso es soldar el cable negativo de la batería (A) y un cable largo negro (B) a la terminal de punta de la toma de tensión.

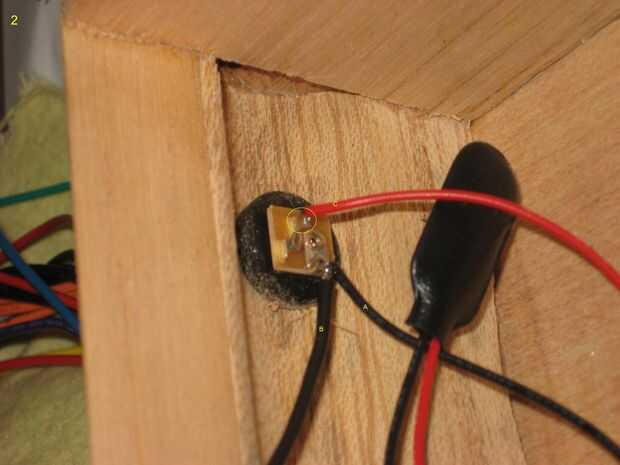

Imagen 2: Suelde el cable positivo de la batería (C) al terminal de contacto de la toma de tensión.

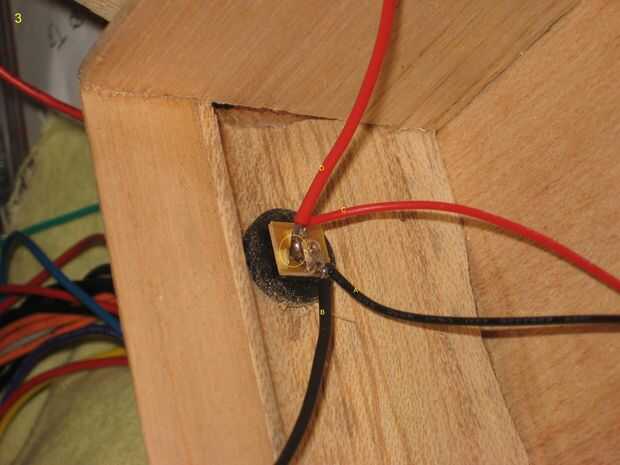

Imagen 3: Soldar un cable largo rojo (D) a la terminal de manga de la toma de tensión.

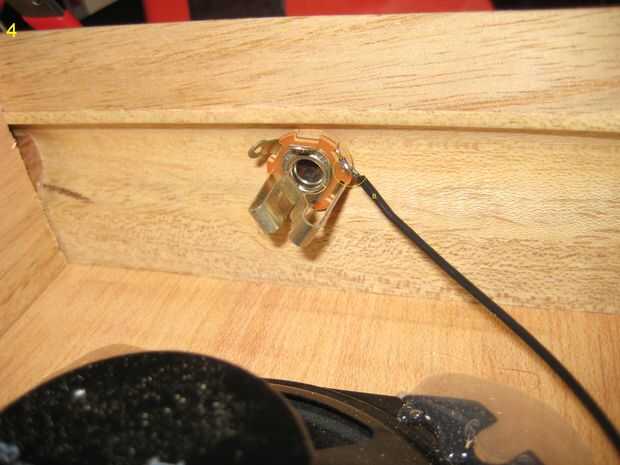

Cuadro 4: Suelde el cable negro (B) del cuadro 2 a la terminal de contacto de la manga.

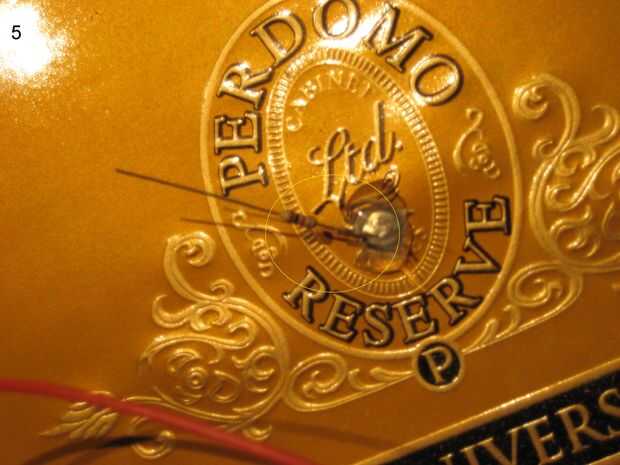

Cuadro 5: Soldar una resistencia de 1 k a cátodo de LED. Este es el final con la pequeña hendidura.

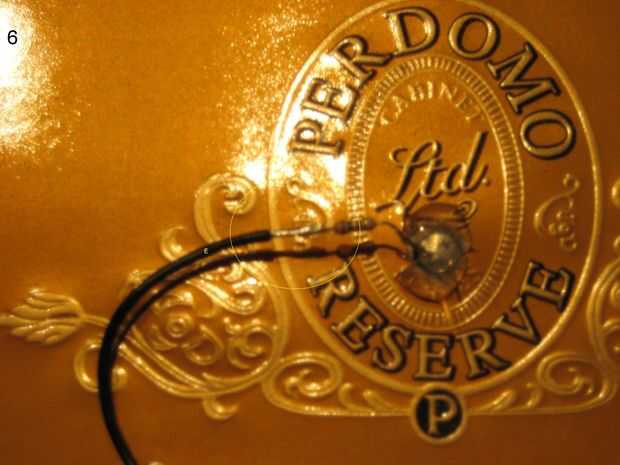

Imagen 6: Soldar un cable largo negro (E) al otro lado de la resistencia de 1 k.

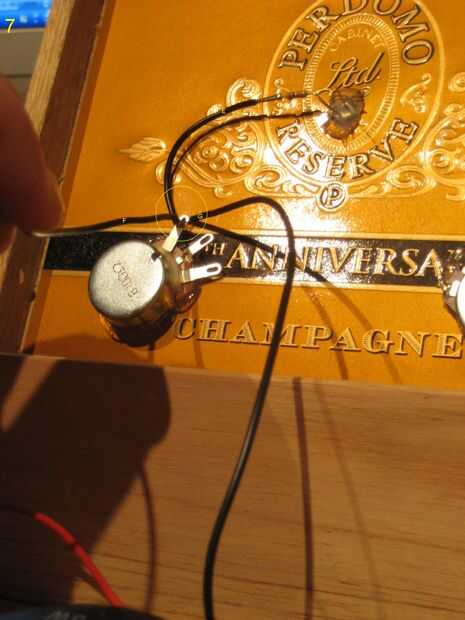

Imagen 7: Recortar el alambre negro largo (E) del cuadro 6 a la tercera terminal de la olla de 100 ohm. Luego soldar dos cables negros largo (F y G) para el mismo contacto. Tomar nota de la orientación de la olla.

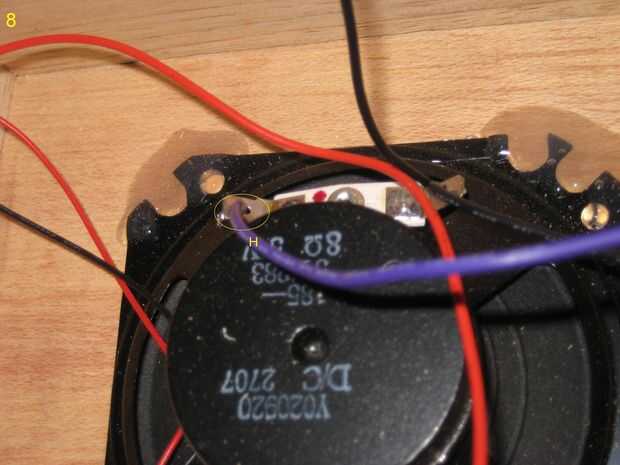

Cuadro 8: Soldar un cable azul (H) al terminal positivo del altavoz.

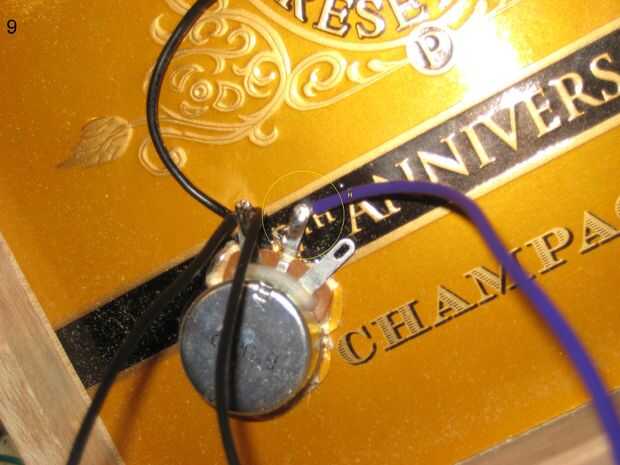

Cuadro 9: Suelde el otro extremo del cable azul (H) del cuadro 8 para el terminal medio del bote de 100 ohm.

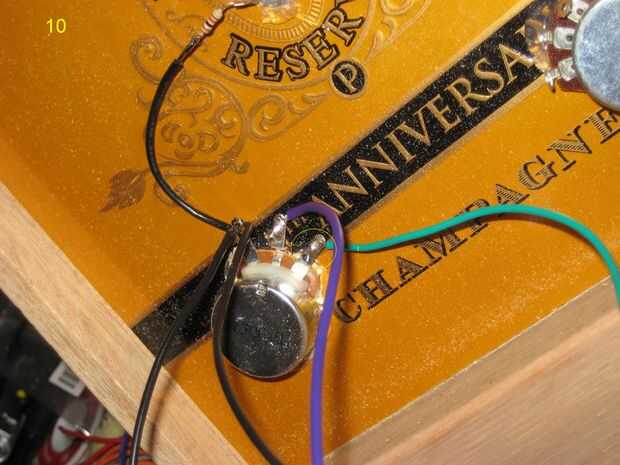

Ilustración 10: Soldar un alambre largo () a la primera terminal de la olla de 100 ohm.

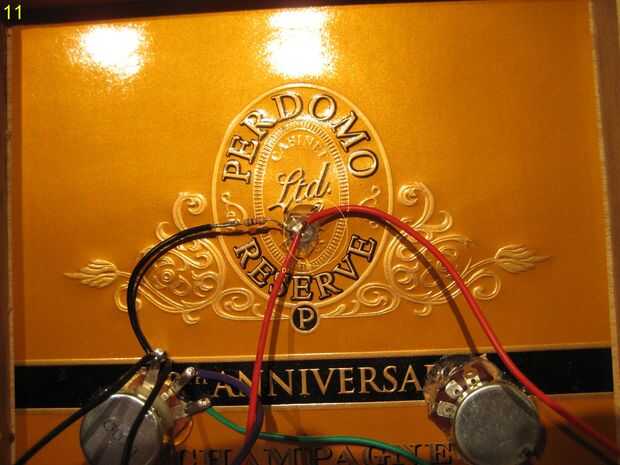

Cuadro 11: Suelde el cable rojo largo (D) del cuadro 3 para el ánodo del LED. Luego soldar otro cable rojo largo (J) en el mismo lugar.

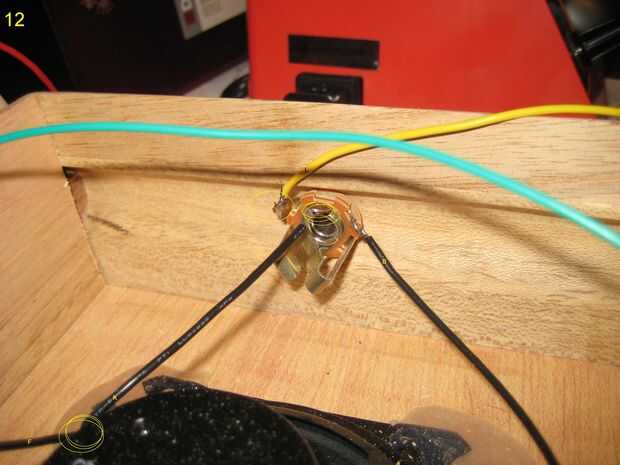

Imagen 12: Suelde el otro extremo del cable negro (F) del cuadro 7 y el otro cable negro (K) al terminal negativo del altavoz. A continuación, suelde el otro extremo del cable largo negro (K) al terminal de anillo de la toma de entrada. Por último, soldar un cable largo amarillo (L) a la terminal de punta de la toma de entrada.

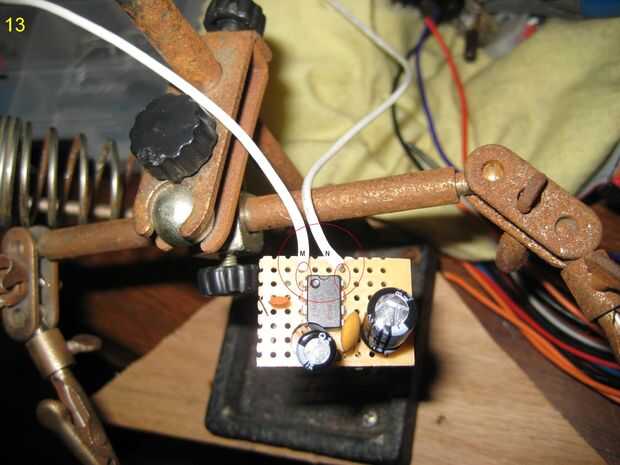

Imagen 13: Soldar un cable (M y N) a los pines 1 y 3 del IC LM386-3.

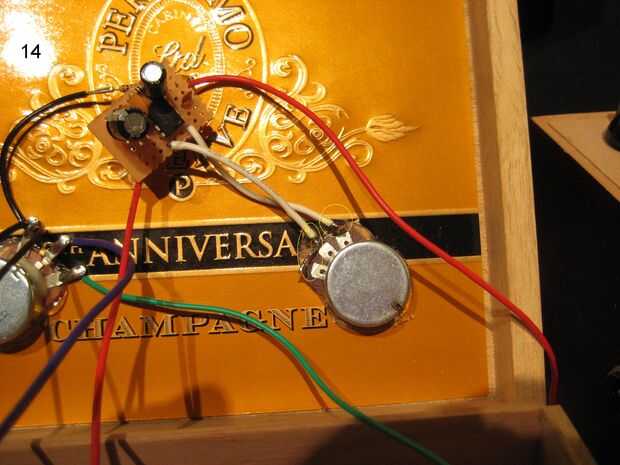

Cuadro 14: La soldadura de los cables blancos de la imagen 13 a los terminales del 5 k ohmios de culturas. Soldadura de alambre (N) a la terminal derecho y la soldadura de alambre (M) a los terminales izquierdos y mediados.

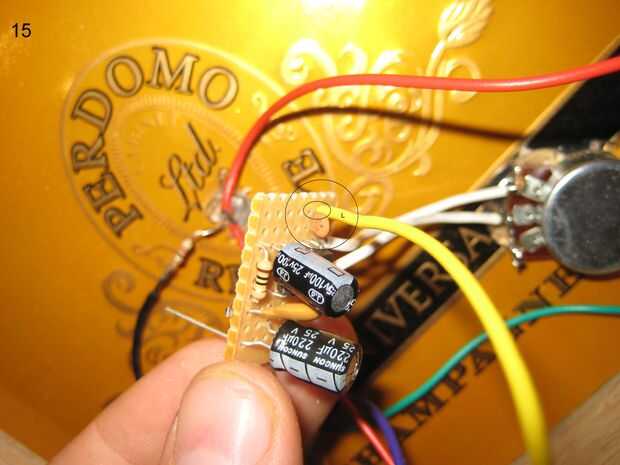

Imagen 15: El cable largo amarillo (L) del cuadro 12 para la .01uF del condensador en el circuito de la soldadura.

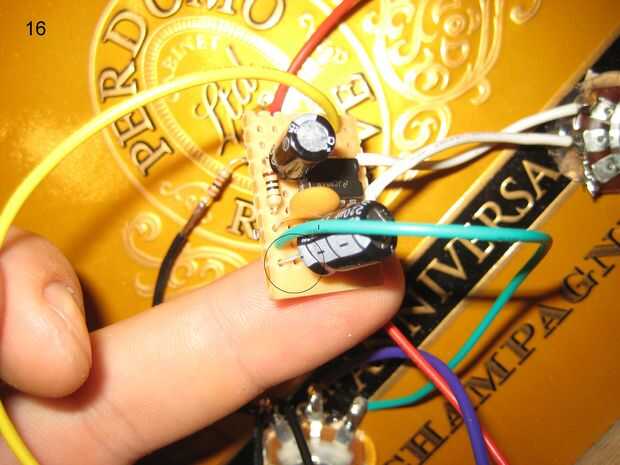

Imagen 16: Suelde el otro extremo del largo verde alambre () del cuadro 10 al extremo negativo del capacitor de 220uF.

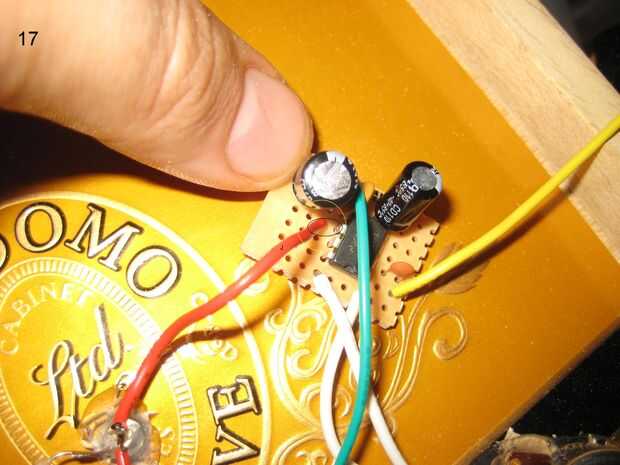

Imagen 17: Suelde el otro extremo del cable largo rojo (J) del cuadro 11 al pin 6 del LM386.

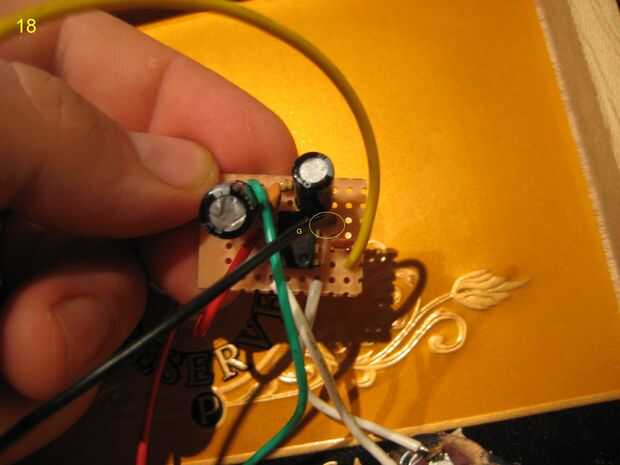

Cuadro 18: Suelde el cable negro (G) del cuadro 7 a los pines 3 y 4 del LM386.
En este punto, todos los cables deben tener un hogar. El siguiente paso debe realmente te hacen feliz.
