El proceso de construcción de un amplificador de guitarra caja de cigarro - joya o el amplificador de Crackerbox $5 (4 / 7 paso)

Paso 4: Tiempo para hacer el circuito y las conexiones

En primer lugar, usted tendrá el esquema y el diseño. http://runoffgroove.com/littlegem.html

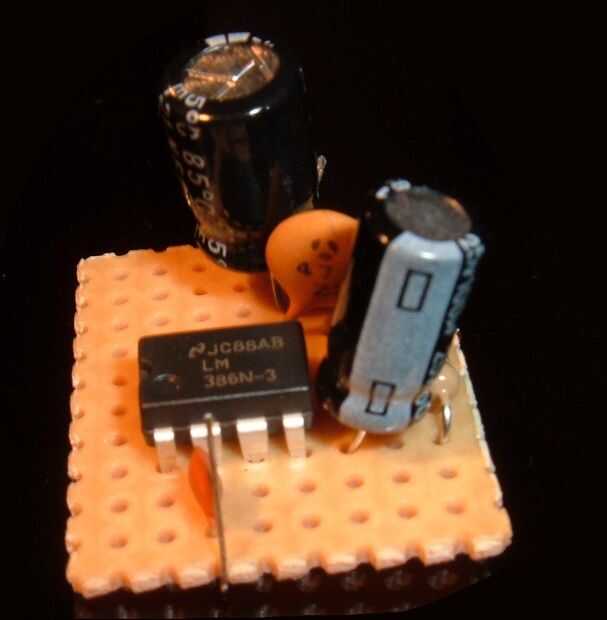

Comenzar colocando el LM386-3 en el perfboard. Luego rellenar y soldar las piezas alrededor de la misma en el esquema y los diagramas de cableado. Mi dibujo a continuación muestra más o menos lo que se conecta a donde.

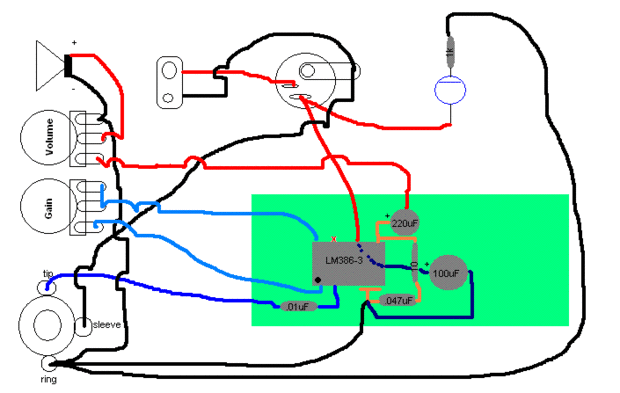

Seguir el esquema que he publicado en mi sitio Web Agregar una fuente de alimentación a un cigarro caja Amp (revisada) o en GeneralGuitarGadgets. Mirando ambos proporcionará una idea en el cableado de los circuitos. También dibujé una imagen para dar una opinión más al diagrama de cableado y el diseño. El dibujo siguiente es exactamente como instalar mis circuitos.

Si quieres una placa de circuito impreso, GeneralGuitarGadgets.com tiene uno de $8. Es un poco fuerte para mí ya que puedo rellenar y soldar un circuito a perfboard en menos de diez minutos. Que el cable de conexión tardará un poco más. Venden un 9v fuente de alimentación por $11 regulada que vale la pena tener.

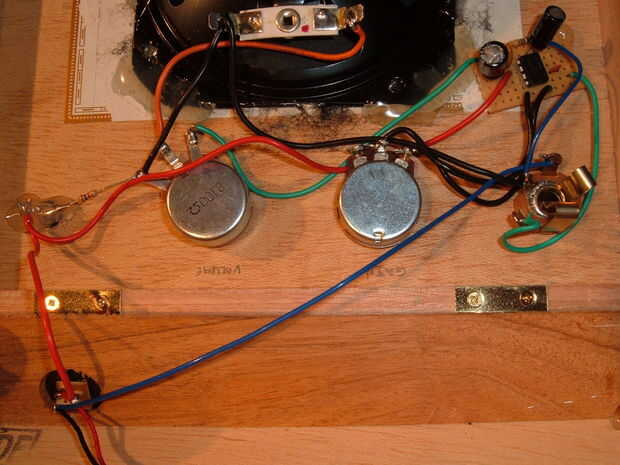

Después de que la soldadura de la placa de circuito juntos pueden hacer las conexiones individuales a los controles. Tras los diversos diagramas que he ligado a deberían ser bastante fácil.

[Me siento como si esto te está engañando! Después de la publicación me di cuenta de que calcular que el cableado es aún complicado! El siguiente conjunto de instrucciones va a estar lleno de fotos paso a paso.]
