El péndulo de Magbot (1 / 4 paso)

Paso 1: La electrónica

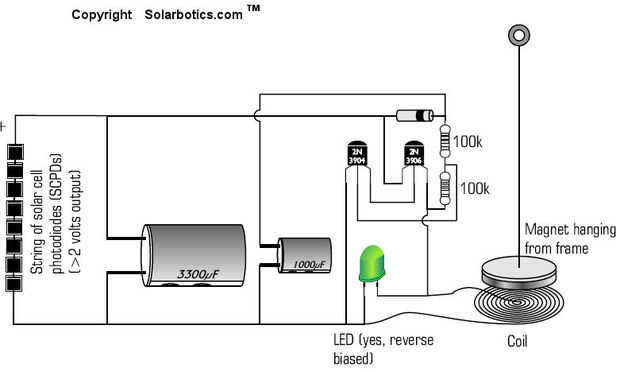

Primer vamos a soldar la mayoría de los circuitos electrónicos entre sí. La forma más fácil es empezar con los dos condensadores. Soldar dos cables negativos entre sí. Luego tomar el diodo y el positivo al positivo del condensador 3300 uF de la soldadura. El cable negativo (Dónde está la raya) va al positivo del condensador 1000 uF.
Tomar el transistor 2n3904 y 2n3906 (mantenga el lado plano hacia usted). Suelde el cable derecho del 3904 al cable de mediano de la 3906.
Haz las dos resistencias de 100 K y soldarlos juntos. La punta derecha del transistor 3906 a uno de los extremos de las resistencias de la soldadura.
Suelde el cable medio del transistor 3904 a la media de las dos resistencias.
Ahora unen las dos partes del circuito. El electrodo izquierdo del transistor 3906 va el lado positivo del diodo. El electrodo izquierdo del transistor 3904 va al cable negativo de uno de los condensadores.

En este momento generalmente puse el circuito electrónico al lado y empezar a trabajar en la base (es más fácil soldar el LED, la bobina y la célula solar en más tarde cuando decida dónde colocar en el soporte)

Muchas gracias a Solarbotics (http://www.solarbotics.com ) por permitirme usar la imagen del circuito.
