Paso 2: Es todo el negocio en el frente...

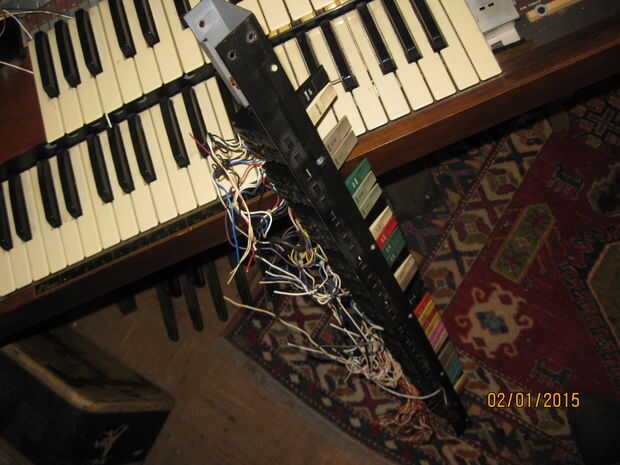

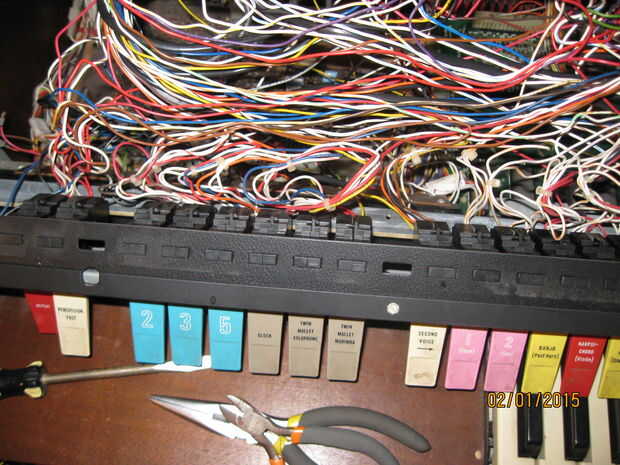

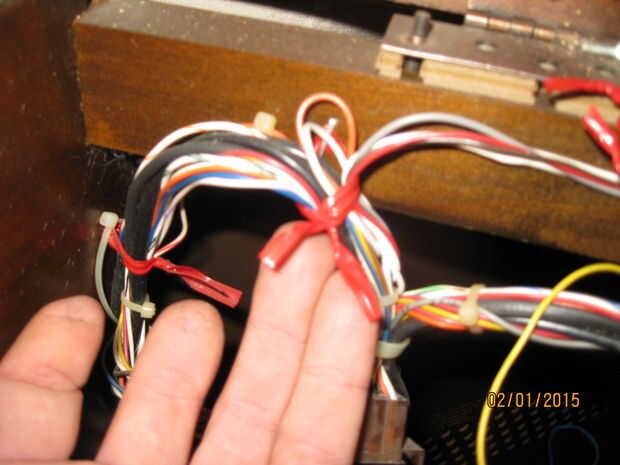

Con la Auto-Vari 64 retirado empecé de arriba abajo la extracción del órgano. El panel Seleccionar voz con todos los interruptores multicolores fue unido al soporte de la máquina de tambor y sujeta con cuatro tornillos. Con cuidado cortar los cables de la maraña, dejando suficiente cable en los interruptores para trabajar con más adelante. Estos son interruptores muy cool pero están incorporados en el panel y no pueden ser quitados y utilizados por separado.

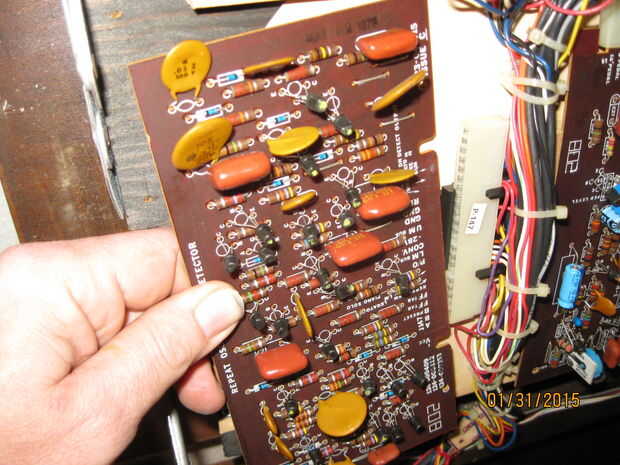

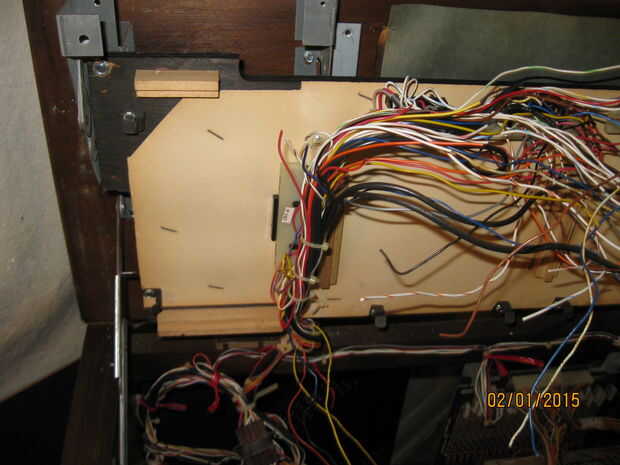

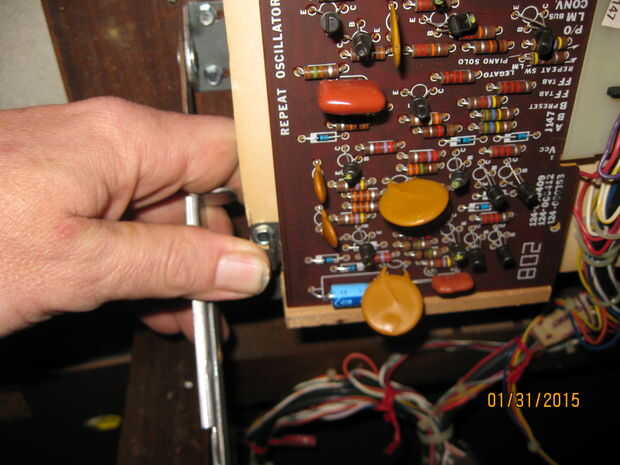

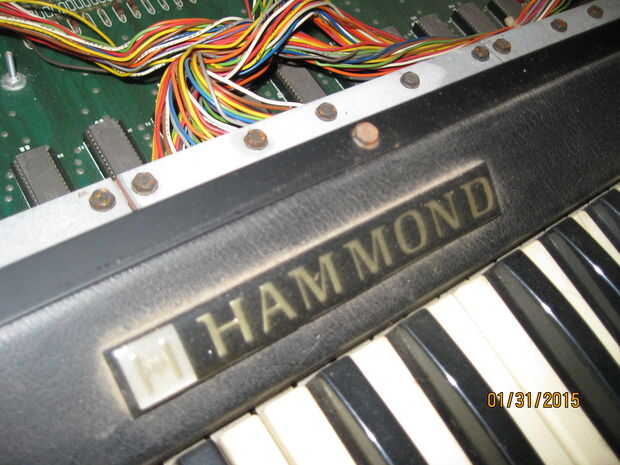

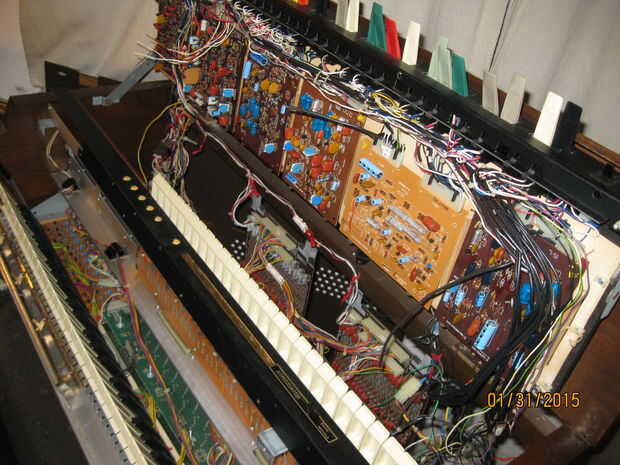

Regresé el soporte de máquina de tambor en la posición vertical y ponga que los tornillos de nuevo en para sostenerlo para arriba. A continuación comencé a retirar las placas de circuitos individuales. He trabajado de izquierda a derecha y quitó el arnés de cableado como fui. Hammond diseña sus órganos con tarjetas discretas para cada función dentro del diseño. Esto hace mucho sentido el mismo efecto de vibrato o tablero mezclador pasivo puede ser enchufado en muchos modelos diferentes. Esto facilita el desmontaje y ofrece posibilidades intrigantes de hacking más adelante.

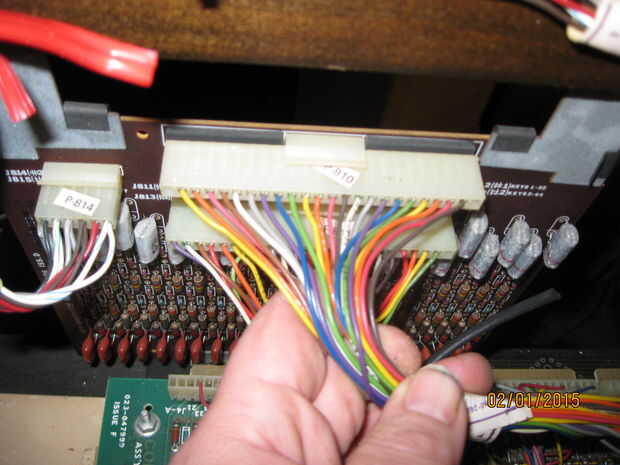

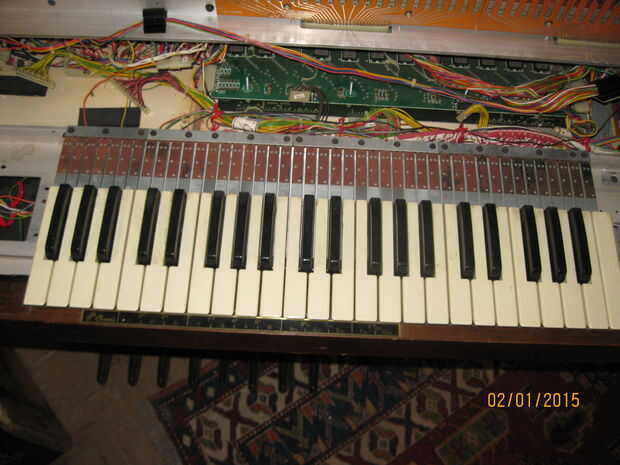

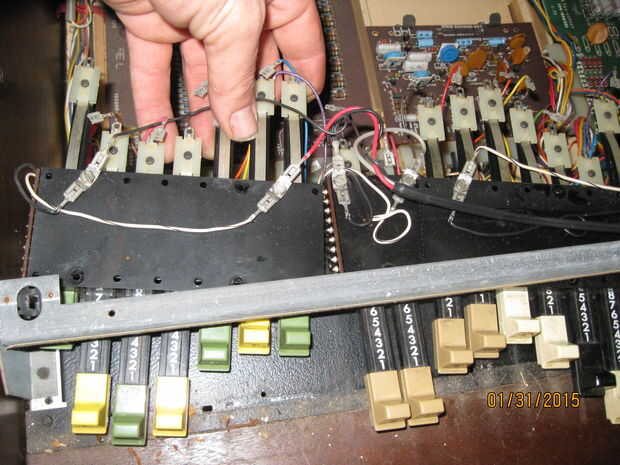

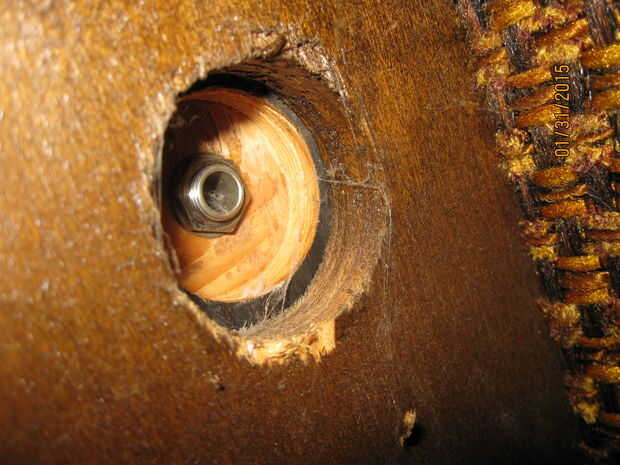

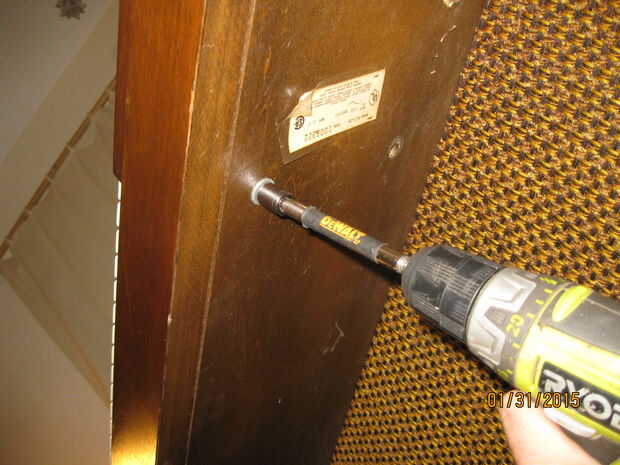

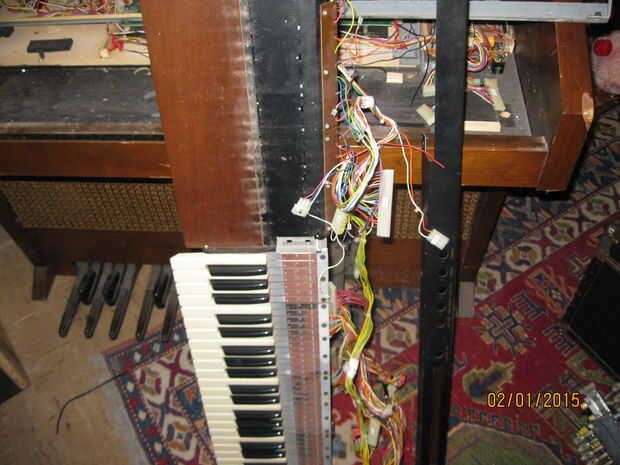

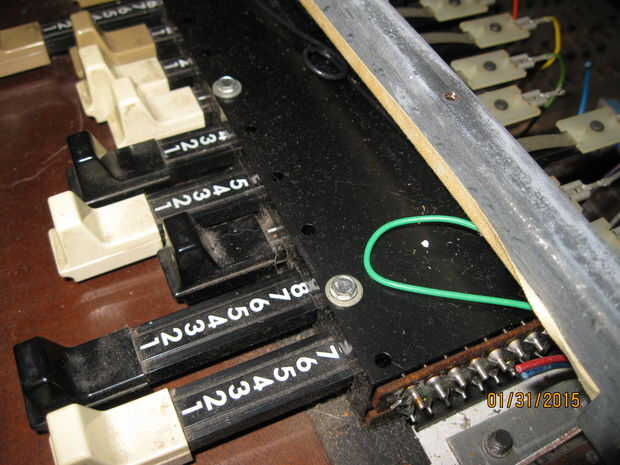

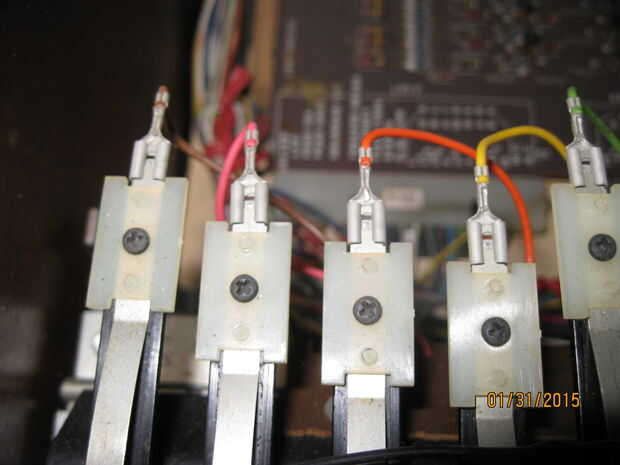

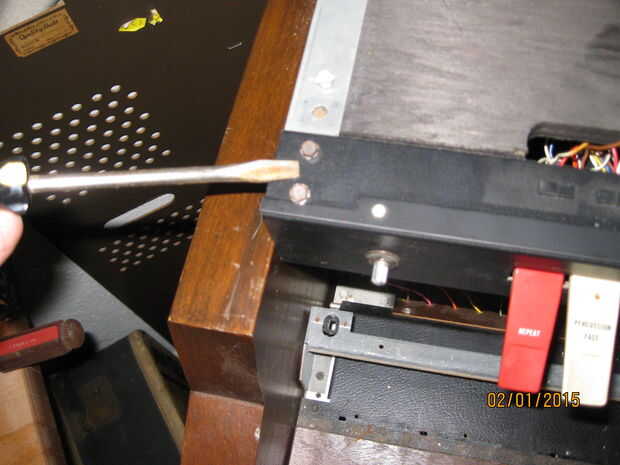

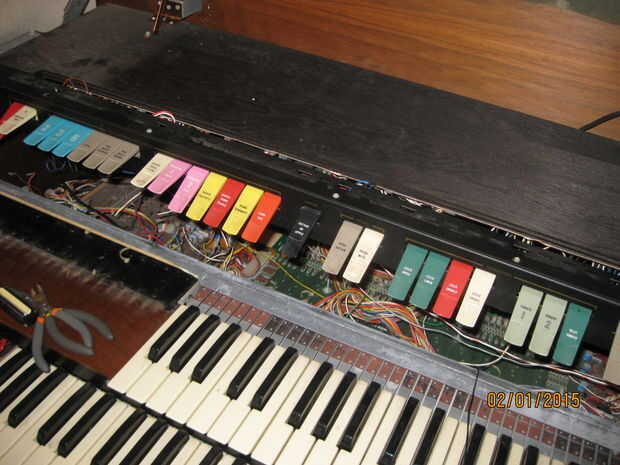

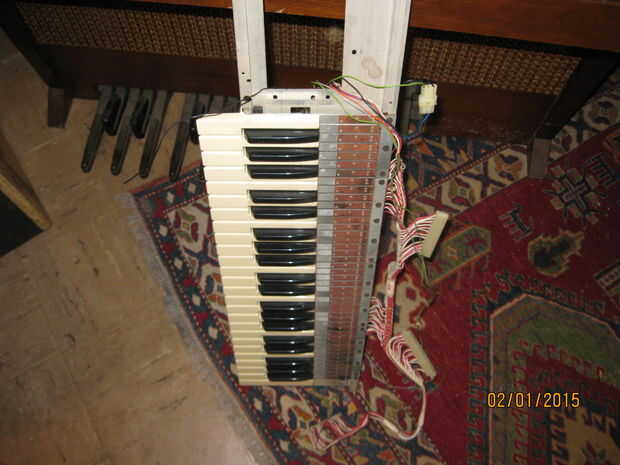

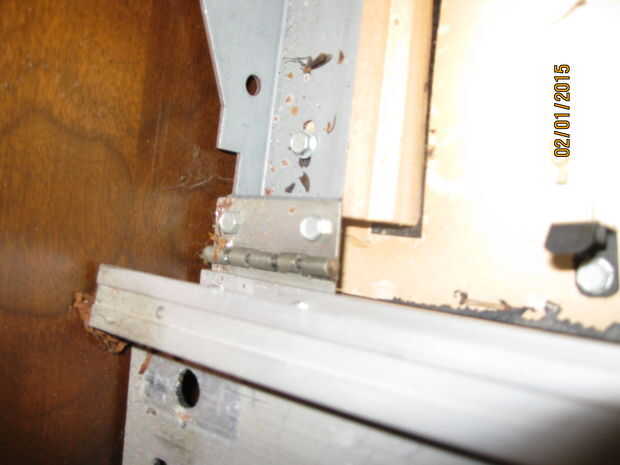

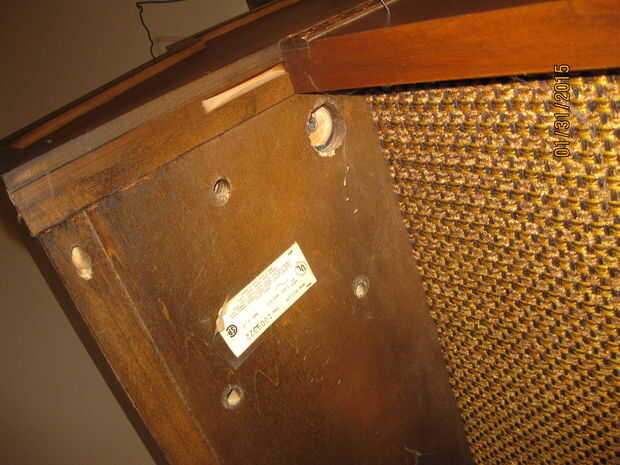

A continuación retirar las piezas de adorno desde el teclado y quita el montaje del enganche. Básicamente estos están resbalando ollas montadas en una fila para imitar el formato de barras de armónicos de órgano tradicional. Con el ajuste y tirantes quitados saqué los tornillos de liberación de la teclado desde la parte inferior de la mesa del órgano. Esto permitió que los teclados hacer pivotar hasta dar acceso a los circuitos por debajo. Se me quitan las piezas de molduras de madera de los marcos de aluminio teclado. Quité los teclados quitando los tornillos de conexión de la bisagra del cuerpo órgano principal. Había trazado cuidadosamente el arnés de cableado de teclado a donde enchufar en la placa de la voz principal y había desenchufado desde allí.

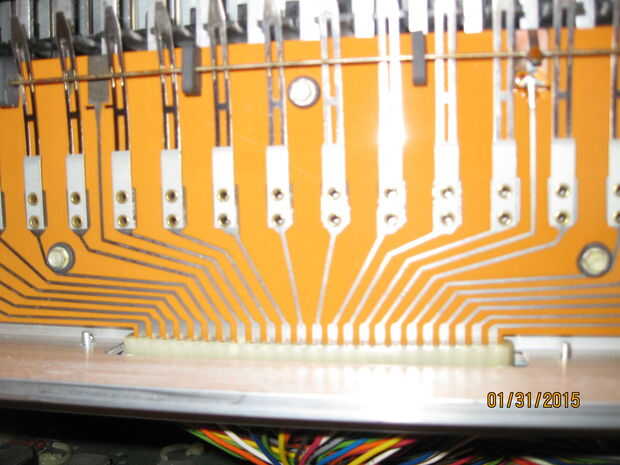

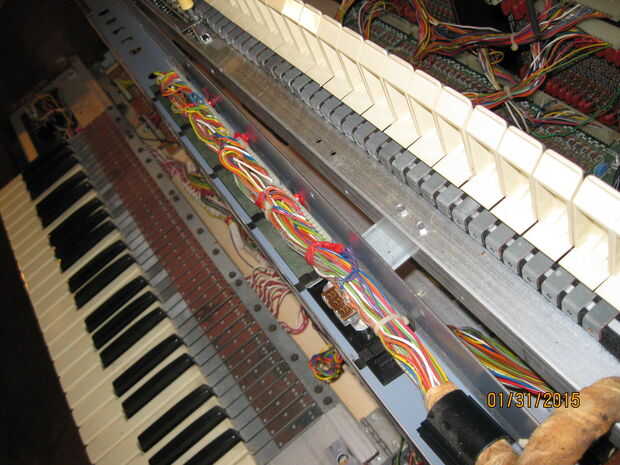

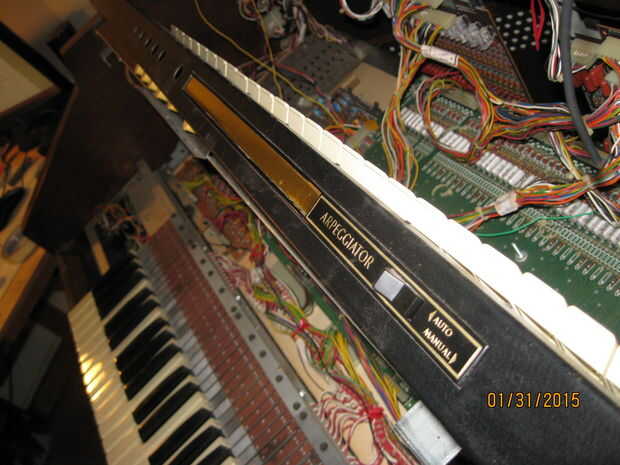

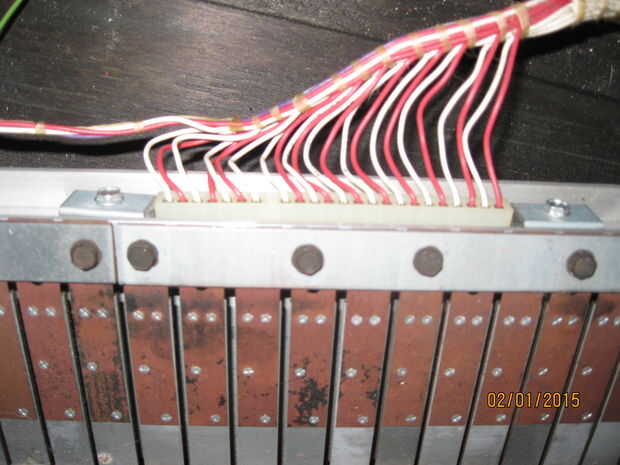

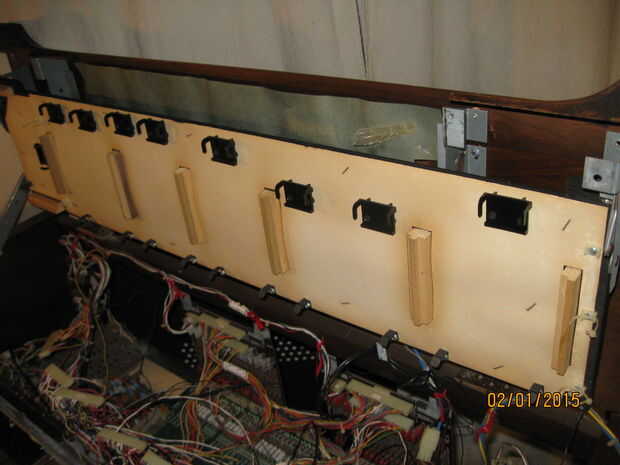

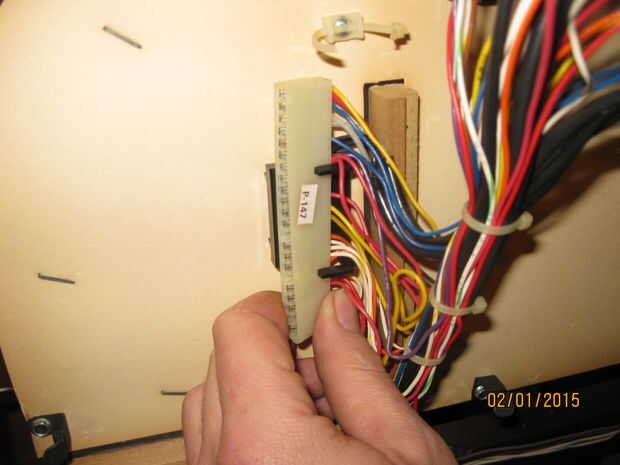

Mientras estaba quitando los teclados me di cuenta de algo interesante. Una de las piezas tenía una tira color oro y un toggle switch rotulado 'arpegiador'. Cuando el órgano aún estaba trabajando había movido de un tirón el interruptor pero no notado ningún efecto sobre el sonido de los teclados. Pensé que era una conexión floja y piensa nada más de él. Cuando estaba quitando el panel con la pieza de adorno de oro me ha sorprendido ver un tallo grande de cables conectados a la espalda como un nervio masiva de los ganglios. Una inspección más cercana reveló que estaban todos conectados a la franja de oro y cableados en el tablero de la voz principal en correlación con las teclas en el teclado inferior. Supongo que la Faja de oro fue similar a la franja táctil en las varias Suzuki, permitiendo al jugador 'rasgueo' el instrumento. Tengo curiosidad por lo que esto sonaba como ahora. Me enseñe a RTFM! (O por lo menos GoogleTFM)

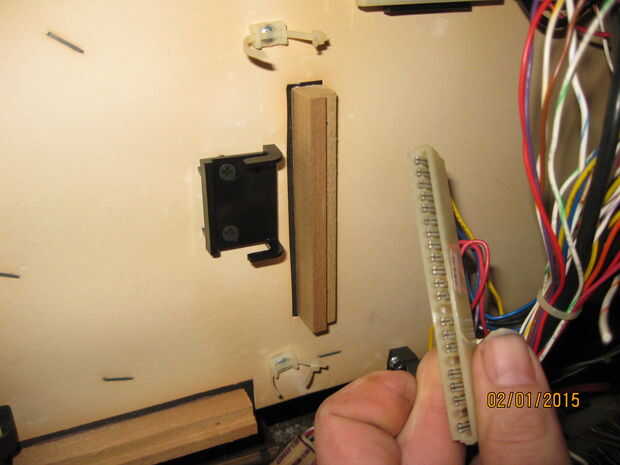

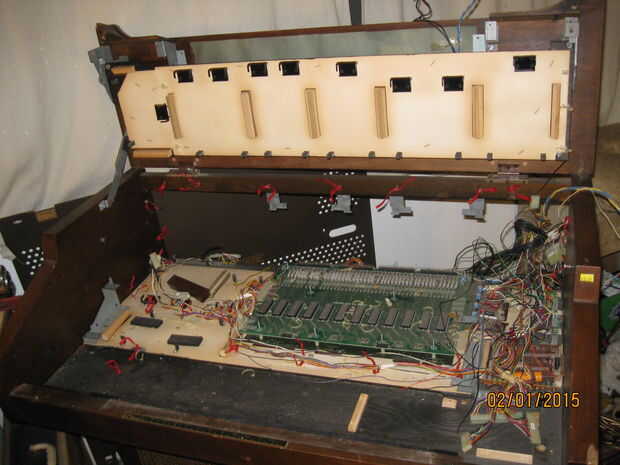

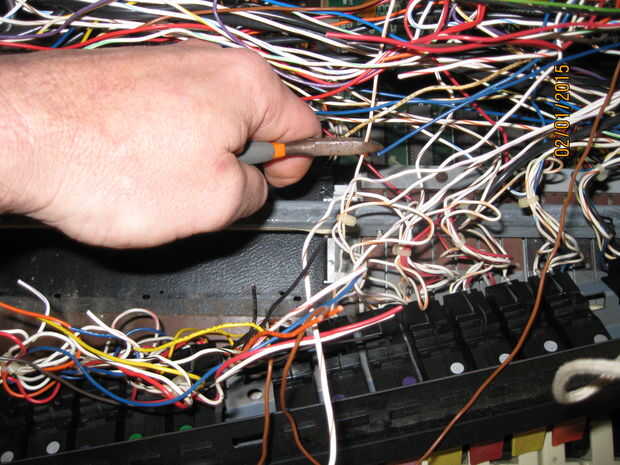

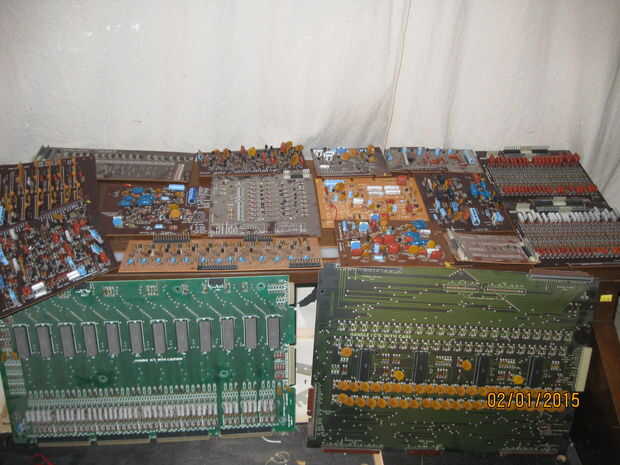

Con los teclados quitados terminé pelando los tableros y cableado. Poner las placas a un lado para más adelante procesar, impulsó el mazo restante en la parte posterior del órgano y me fui para obtener una ayuda de venda para mi nudillo bashed.
