El LeapCopter! (Salto de movimiento para controlar el helicóptero de Quad) (2 / 4 paso)

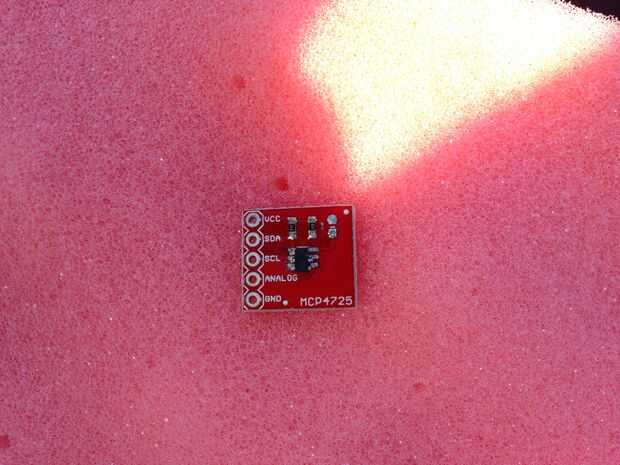

Paso 2: Paso 2 Digital tarjetas analógicas:

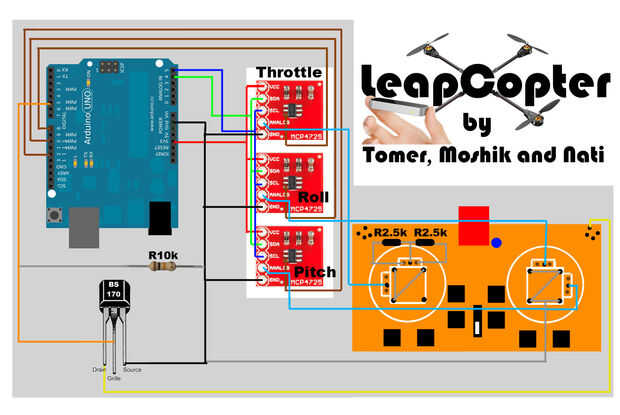

1. Conecte la salida VCC de cada uno de los 3 A Ds (convertidor de analógico a digital) para 3V3 de arduino de la entrada (cables de la RED en el cuadro de circuito)

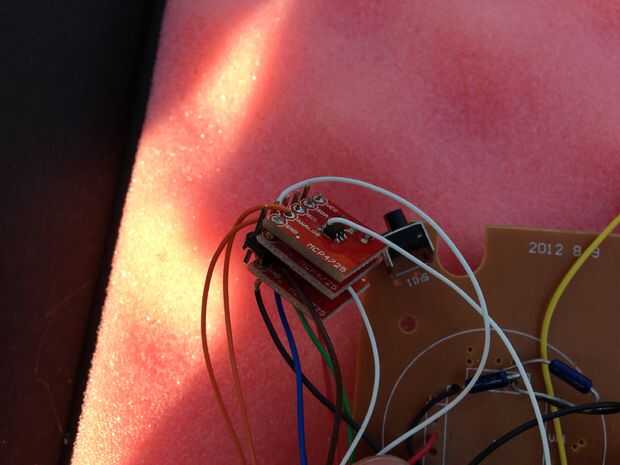

2. Conecte la salida SDA de cada uno de los 3 A / Ds para arduino analógico 4 entradas (cables el verde en la imagen del circuito) 3. Conecte la salida CSL de cada uno de los 3 A / Ds para arduino analógica entrada 5 (cables el azul en la imagen del circuito) 4. Conectar la salida de cada uno de los 3 A / Ds y elegir uno para el acelerador, uno para el rodillo y otro para el tono. (Los luz azul los cables en la foto de circuito)   5. Conecte la salida de tierra de cada uno de los 3 A / Ds para arduino GND de entrada (cables el negro en la fotografía de circuito) 6. Conecte un cable al pin izquierdo inferior en cada una de las principales fichas en 3 A Ds y utilizando una lupa de cristal:
en el acelerador A/conectar el cable a la arduino digital 8 (los cables marrón en el cuadro del circuito) en el rodillo A/conectar el cable a la arduino digital 10 (los cables marrón en el cuadro del circuito) en el terreno de juego A/conectar el cable a la arduino digital 12 (los cables marrón en la foto de circuito)
