El conmutador de pedal de Dremel barato (4 / 7 paso)

Paso 4: Soldadura tiempo!

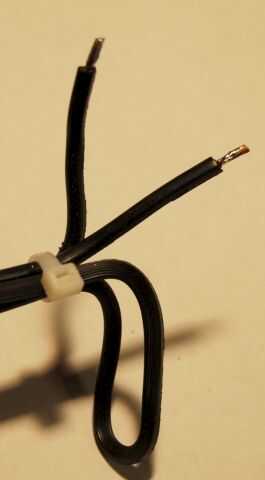

Tomar ese corte sólo hizo y asegúrese de que hay aproximadamente 2" de longitud separado de cable de cremallera a cada lado del corte. Luego, doble el cable por la mitad en ese momento, para que el cable sin cortar hace un bucle y las dos piezas cortadas del alambre de línea de lado a lado. Coloque una brida de plástico sobre el cable, justo detrás del punto en que el cable está separado - esto le ayudará a reforzar las cosas y mantener el cable de separar más adelante.

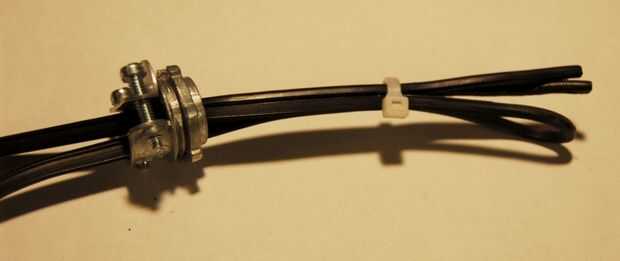

Ahora, tomar la pinza de la caja de conector de Cable plano NM y aflojar la abrazadera y luego deslícelo sobre el extremo del cable de extensión, más allá de la amarra.

ADVERTENCIA: ¿Ves que la tuerca fino dedo en el interior (rosca) parte de la pinza? Sacar! ¿Si usted no toma que fuera terminarás tener que desoldar las cosas más adelante y te quedarás muy contento, va?

Está bien, ahora tire del lazo inferior del conductor continuado lejos de los extremos cortados, les quite la parte superior y los cables de la lata. Si no sabes cómo hacerlo, hay Instructables para ayudarle hacia fuera.
