El conmutador de pedal de Dremel barato (2 / 7 paso)

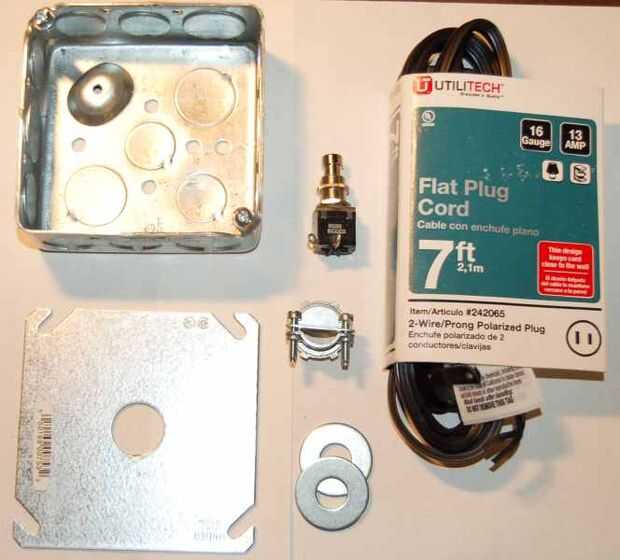

Paso 2: Piezas y herramientas necesarias

Piezas necesarias:

  • Cable de extensión (nuevo 7' cable de extensión) $3,97
  • SPST pulsador (conmutador de Pedal de guitarra, DigiKey #432-1212) $3,56
  • 4x4x1.5 "caja eléctrica $1,18
  • caja eléctrica cuadrada de 4" cubierta con centro de 3/8 blanco $0,77
  • 5/16" arandelas planas (2) $0,32
  • 3/8" caja eléctrica NM Cable conector $0,38

Costo total: $10,18 + impuesto y envío en su caso

Herramientas necesarias:

  • Alicates de punta delgada
  • Destornillador Phillips
  • (Lápiz, soldadura) de equipos de soldadura
  • Abrigo del encogimiento o cinta aislante
  • Caja de herramienta de corte / cuchilla
  • Peladores de alambre
  • Opcional: Cinta de pato

En su mayor parte, podrá dedicar menos entonces que hice para hacerlo. Tuve que comprar un cable de extensión pero mayoría de las personas tiene uno o dos patadas en un pueblo de muchos en algún cajón tendrá también las arandelas y posiblemente incluso la caja eléctrica recogiendo polvo en algún rincón. Casi cualquier pulsador puede utilizarse, sólo le pasó a este interruptor ordenó de DigiKey para otro proyecto y decidió utilizarlo. Es un buen interruptor a utilizar, aunque no demasiado caro, está clasificado para la 5A por lo que es bueno para la mayoría de las herramientas pequeñas, y está diseñado para ser golpeado con un pie por la parte superior del interruptor es metálico y muy resistente.

Su lavadora tamaño necesitará corresponden a qué tamaño del orificio de montaje para el interruptor que usted está usando. La lavadora debe tener un agujero de centro sólo lo suficientemente grande como para el roscas para caber a través y tienen un diámetro lo suficientemente grande como para cubrir completamente el orificio de la 4" tapa cuadrada placa superior de montaje del interruptor.
