Estaba buscando un simple conmutador de pedal programable en la red

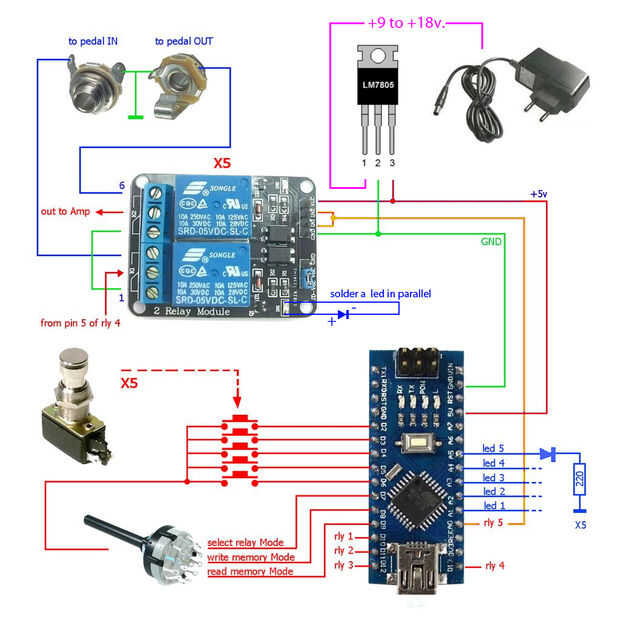

sorprendido sobre el engranaje caro por ahí... así salió con solución DIY y encontró varios grandes proyectos pero encontrado em demasiado complicado (PCB grabado...) o tal vez demasiado, demasiado caro para mis necesidades. Todo lo que necesitaba en aquel momento era el conmutador de relé de bypass verdadero programable posible más simple para 4 pedales pero encontró una manera de cambiar hasta 5 pedales con la versión "nano" de arduino UNO. Con 2 nanos de Arduino (a través de comunicación serial) puede seguramente extender esto hasta 8 switchers! (ver: segunda parte de este instructable...). Posibilidad de añadir cambio de programa MIDI hacia fuera en el pin 1.
Addendum: Conecte un led en paralelo de uno de estos pequeños en la placa de relé (PRECAUCIÓN: Compruebe la polaridad!). Esta manera que sabrás qué relé está activado o desactivado cuando programación. Consejo: he utilizado el agujero del tornillo cerca del interior llevado a perforar a través el chasis y poner el paralelo uno en. (ver fotos en mi segundo instructable)
Después de noob buscando la "parte del código" de este proyecto sobre internet y gastados horas y horas de depuración llevada (bueno, no soy un programador, sólo un r ' guitarrista de r!) Salí con una increíble biblioteca denominada "keypad.h". Inicialmente pensado para manejar puertas código secreto en un teclado, vamos a ver lo simple es "engañar" el código con un selector de 3 vías, por lo que con sólo 5 interruptores momentáneos a puede acceder a 15 funciones y almacenar 5 presets en EEPROM interna! Las partes de hardware son actual ve en Ebay / Google así que por favor no preguntarme "cómo y dónde puedo comprar esta cosa o esta otra...". Google es tu amigo y Ebay también!
------------------------------------------------------------------------------------
USO:
-posición "A" (interruptores select) en el selector de (casos 'a' b 'c' ' 'e' en el croquis) -> seleccione cual pedal para lazo ON (1, 2... 5). Cuando haya terminado, gire el selector a ->
-posición "B" (modo de memoria-casos 'f' 'g' h 'i' 'j') -> seleccionar el número de preset (1 a 5) donde desea conservar los lazos (el led de programación usted elige voluntad encendido 2 veces. PRECAUCIÓN: no presione el interruptor de más de una vez porque a reajustar el preset (todos ' 0,0,0,0,0')!
-Gire el selector hacia la posición 'A', seleccione otra combinación de pedal y guárdela en la siguiente posición preestablecida en el libre "B". Usted puede repetir este procedimiento 5 veces. Una vez tienes tu combinación 5 almacenado, rotar a ->
-posición "C" (casos 'k' l' soy ' ' n ' ' o ') -> leer el preset (1 a 5) memorizado previamente
-disfrutar del arte de mecer pedales con un footpress!!!
