El Arduino integrado (dispositivos inteligentes) (5 / 9 paso)

Paso 5: Quema un gestor de arranque

Algunas virutas de Atmel 328-PU/P 328-PU están disponibles sin el bootloader de Arduino instalado. El gestor de arranque es la que permite el IDE de Arduino subir bocetos. Utilizamos un Arduino Duemilanove mayores como un gestor de arranque quemador, para instalar el gestor de arranque en nuestros chips de 328-PU desnudos de Atmel.

El Atmel 328-PU y el Atmel P 328-PU son ligeramente diferentes. 328P-PU, encontró sobre la oficial de Arduino los tableros, es una versión de consumo de energía baja y tiene una firma diferente chip que 328-PU. Tenemos bodega de 328-PU así que tuvimos que hacer algunos retoques software para poder subir el cargador de arranque. Una vez instalado el gestor de arranque, que trabajan a la misma.

Ahora que tienes tu Arduino DIY construido, conecte a un Duemilanove como sigue. Este método no funciona con la nueva Arduino UNO, pero hay métodos para que así, no hemos podido probar aún. Dependiendo de que método/gestor de arranque que quema, que va a determinar qué tabla es especificar en el futuro al subir bocetos.

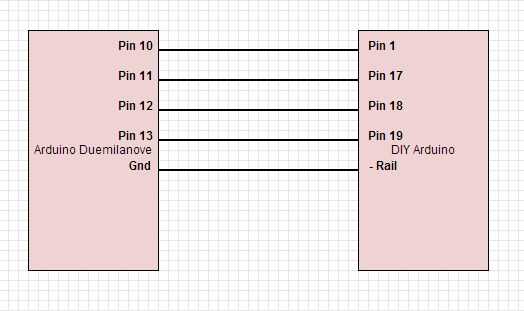

Conexiones:

Duemilanove -> Arduino DIY
PIN 10 -> Pin1
PIN 11 -> Pin 17
Pin 12 -> Pin 18
PIN 13 -> perno de 19
GND -> Gnd

No se conecta energía, como ya nos tienen en el Arduino DIY.
