El Arduino integrado (dispositivos inteligentes) (3 / 9 paso)

Paso 3: Construcción de la fuente de alimentación

Proyectos de Arduino más requieren una fuente de alimentación de 5v. Algunos sensores requieren también de 3.3v. Para este proyecto se construirá una fuente de 5v rudimentario. Si usted necesita 5v y 3.3v, una fuente de alimentación barata protoboard, que funcionará con solderless breadboards y el protoboard, es disponible.

MB102 MB-102 tablero módulo de alimentación 3, 3V / 5V de la placa Arduino

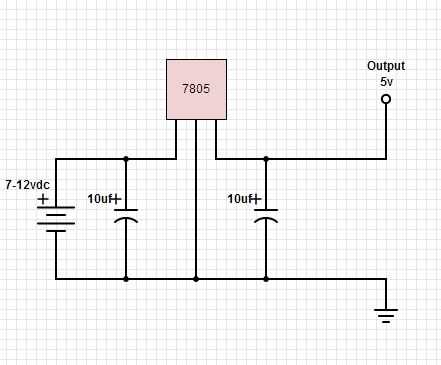

En este paso, vamos construir un regulador de voltaje 7805 basado. También se podría añadir un 3.3v regulador así. Podemos agregar esta función más adelante.

Se necesita:
Qty (1) regulador de voltaje 5v 7805
Condensadores electrolíticos de 10uf Qty (2)
Qty (1) 7-12vdc fuente de alimentación (wallwart)
Qty (1) regleta de terminales de 2 posiciones o un conector de alimentación alternativa. Pudo conectar los cables de la wallwart directamente a la placa.

Agregar los componentes:

En el 7805, el Pin 1 está a la izquierda, con la etiqueta mirando hacia usted y los pines apuntando hacia abajo.
En el condensador,-tiene una raya al lado, la otra pierna es +.

Regulador de 5v 7805; Pin 1 a potencia en 7-12vdc
Regulador de 5v 7805; Pin 2 a - carril
Regulador de 5v 7805; PIN 3 a + tren
condensador 10 uf; + a + Rail - to - Rail
condensador 10 uf; + para el pasador del regulador 1 - to - Rail
Poder en regleta; + para el pasador del regulador 1 - to - Rail
