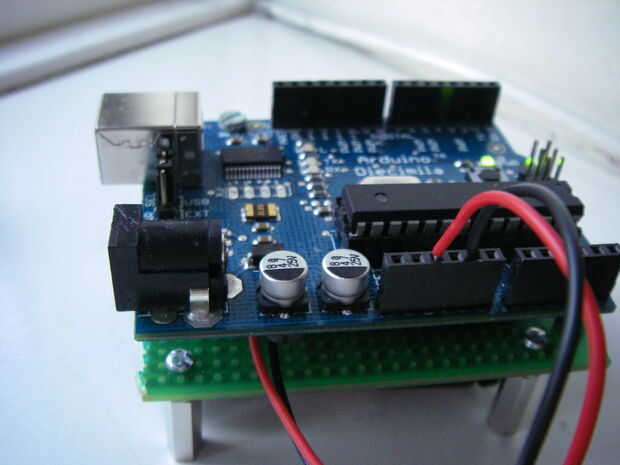

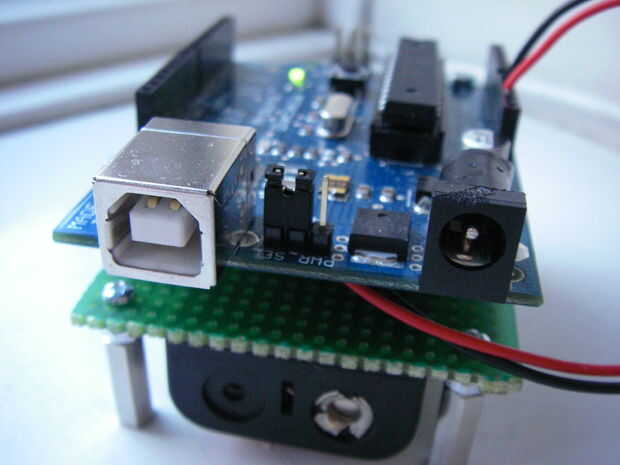

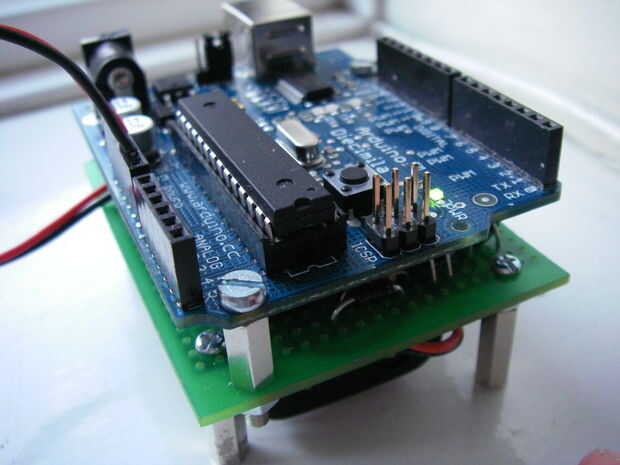

El Arduino AA Undershield

hace poco compré una placa de ArduinoDiecimila . Es impresionante y las aplicaciones, usted puede utilizarlo para o con es casi ilimitado. Sin embargo hay un problema cuando usted quiere usarlo en aplicaciones portátiles. Puede usar la mochila de litio Liquidware, que es una buena manera para alimentar el Arduino. Hay un problema con la mochila, causa cuando la batería muere, tendrás que encontrar un puerto USB u otra fuente de energía externa para cargarlo. Simplemente no puede reemplazar la batería. También puede elegir alimentar el arduino con una batería de 9V y el regulador integrado de la placa Arduino. El problema con esta configuración es que las baterías de 9V no tiene una capacidad muy alta, por lo que vas a morir más rápido.

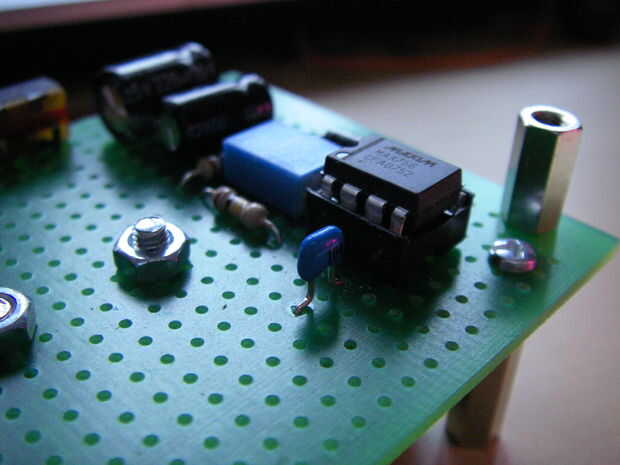

Por eso, surgió la Undershield del AA. Utiliza 2 pilas AA y aumenta la tensión hasta 5V, utilizando un MAX756 IC para alimentar el Arduino.

Os preguntaréis por qué no simplemente estoy usando 3 o 4 pilas AA para alimentar el Arduino. La razón por qué, no estoy usando baterías para conducir mi Arduino directamente, es que no está regulados. Justo después, has recargado la batería, se puede suministrar 1.4V, aunque está clasificado para 1.2V, por lo que se corre el riesgo de suministrar tu Arduino con tensión demasiado alta o demasiado baja.

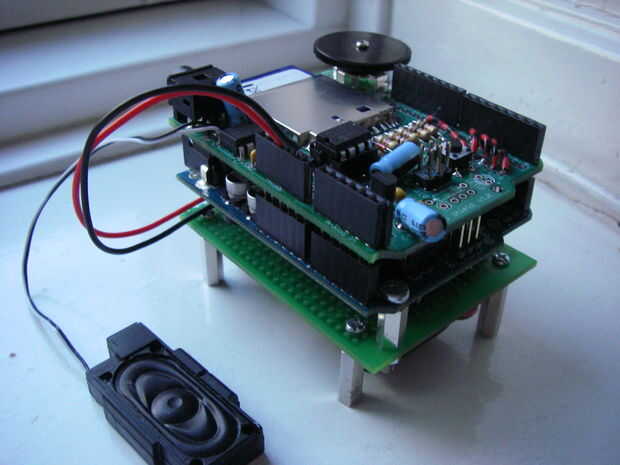

Aquí hay un video de la Arduino Diecimila y el de AdafruitWaveshield conectada a la Undershield del AA. He subido un ejemplo del códigoque cambia la velocidad de reproducción, al girar un potenciómetro. También se trabajarán otros sensores analógicos.

Pido disculpas por la mala calidad de sonido en este video. El micrófono de mi cámara es realmente malo.

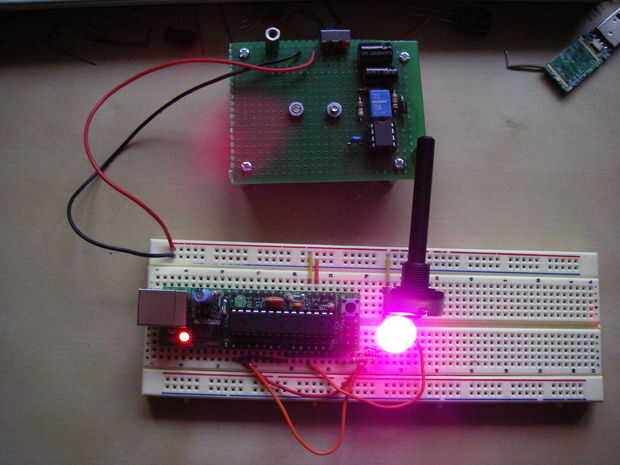

El Undershield del AA puede utilizarse también con muchos otros dispositivos de 5V.
