Paso 3: Paso #3 avería de Hardware - grabación y reproducción de ISD1218 IC

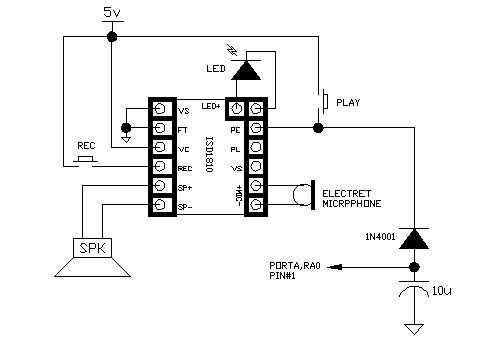

que llega a nuestra tienda de ebay. Este ISD1218 grabar y reproducir IC es una junta muy poco que tiene todos los componentes pasivos necesarios ya instalados. Todo lo que necesitas es un LED (opcional), un par monetarios los botones (para registro y para la reproducción), una fuente de 5VDC, un altavoz de 2W 8 Ohm y un micrófono electret para trabajar este chip. 1N4404 diodo y el condensador de 10uF no están incluidos en el kit, pero se utilizan para el PIC en la activación de la función de reproducción a través del programa de control.
El diodo 1N4004 es proteger la salida del PIC de cuando el usuario manualmente reproduce un mensaje grabado, el voltaje de bloques de diodo de la entrada PIC (RA0) cuando se pulsa el botón. Habrá una caída de tensión pequeña a lo largo del diodo cuando la salida PIC para activar la reproducción, pero la caída no está cerca lo suficiente para impedir la activación. El condensador de 10uF proteger el chip ISD de falso ser activado en el poder, como el PIC no es software configurado para una potencia en cero, como muchos registrar valores comenzaría en Estados impares. era simplemente más fácil agregar en este condensador de 10uF. Funciona como un encanto =)
Al encendido, el usuario puede en cualquier momento grabar un mensaje nuevo y jugar detrás en cualquier punto en el tiempo utilizando los dos botones. Recuerde, el programa utiliza el byte audio grabado para indicar al usuario que es el momento de soplar en el sensor, por lo que sería apropiado un byte de audio a lo largo de la línea de "Golpe!", o "Golpe en el sensor!".
