El abridor de puertas de garaje de iButton (Arduino) (6 / 10 paso)

Paso 6: Agregar todos juntos

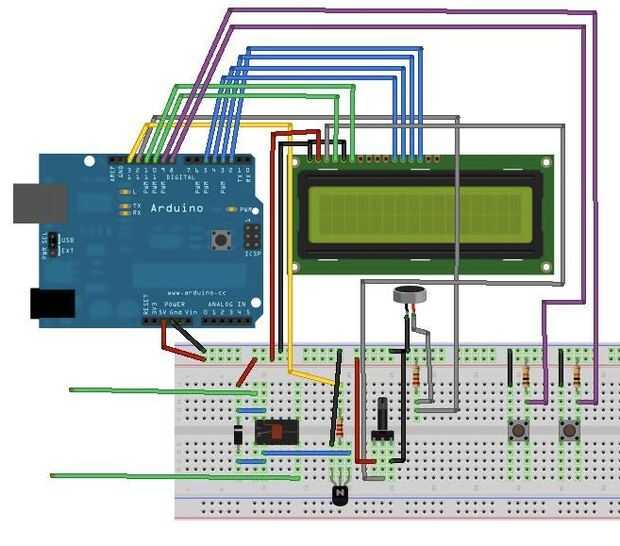

a las partes trabajan por separado en el protoboard. Ahora es el momento para poner al conjunto en un PCB.

El PCB

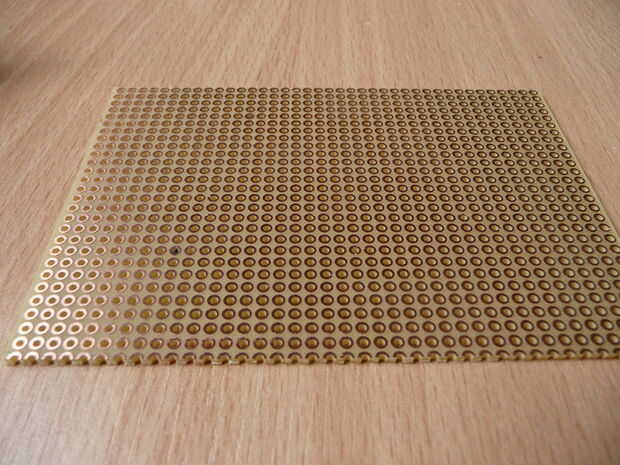

No estoy en aguafuerte y hacer tu propio PCB, por lo que voy a poner todo en un "tablero del agujero".

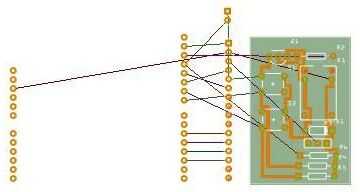

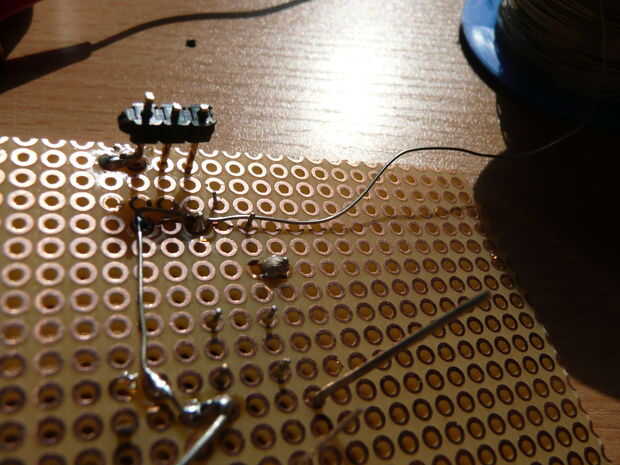

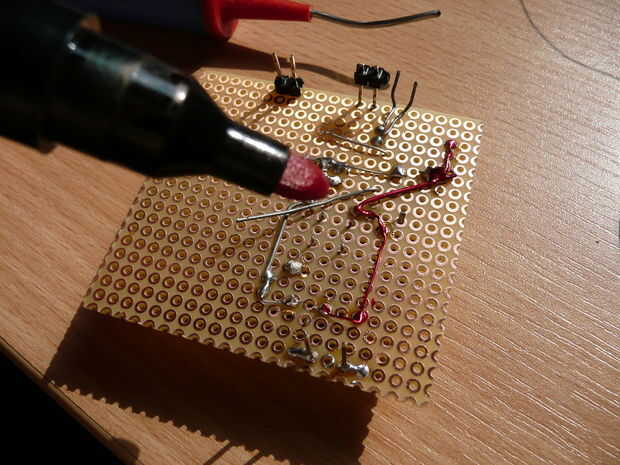

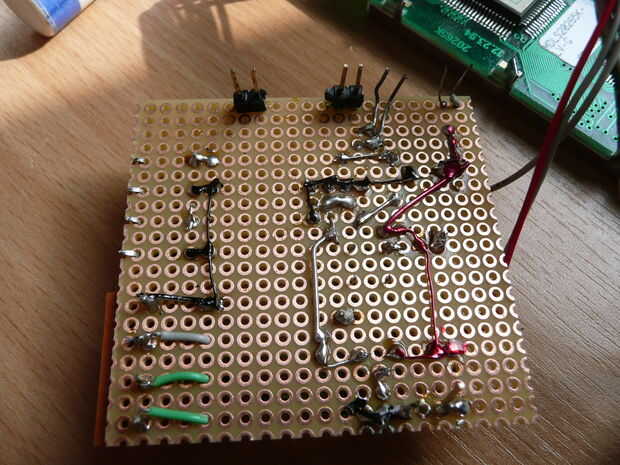

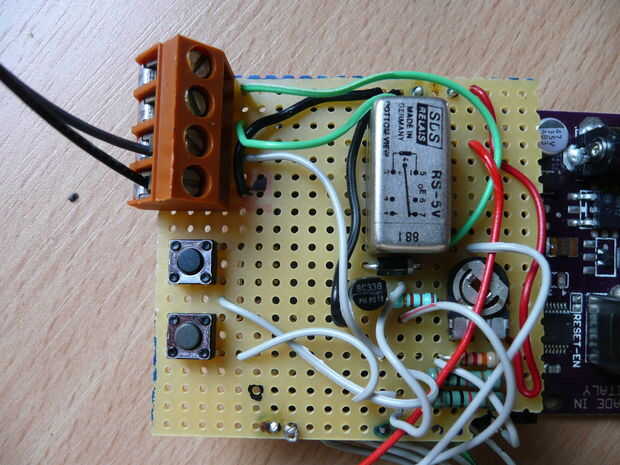

Primero poner en todos sus componentes y comience a cableado y soldaduras. Coloreado los + 5V en la parte posterior de mi PCB rojo y el negro GND.

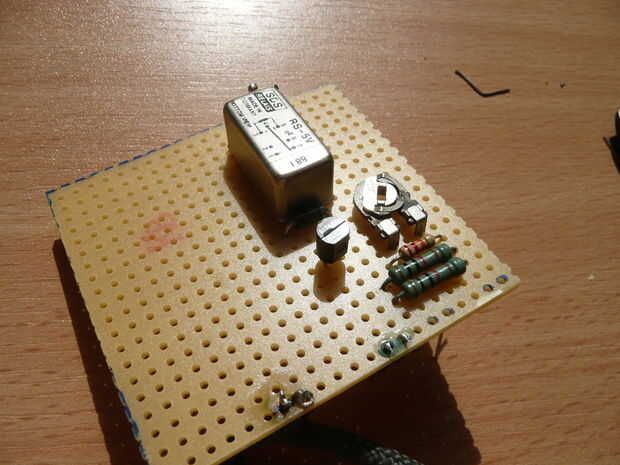

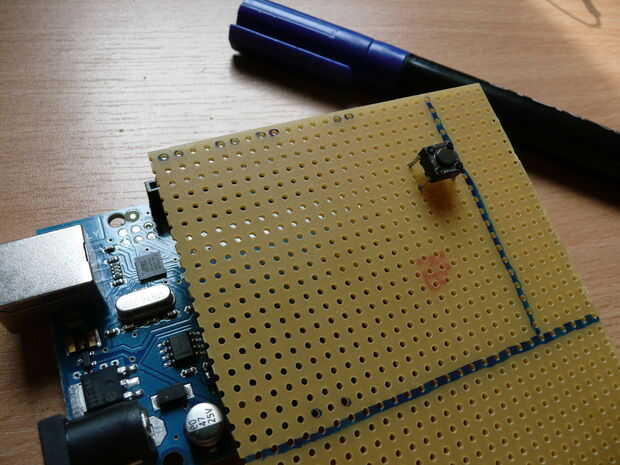

He añadido algunos pernos de encabezado por lo que yo puedo prender mi PCB sobre el Arduino. La esquina de la PCB sobre el pin 12 de Arduino tuvo que salir porque no estaba en línea con los agujeros en la board.
El cable va al pin 13 del plano se mueve al pin 7. PIN 13 parpadeará cuando se inicia el Arduino, lo significa que la puerta se abrir y cerrar y abren y cierran cada vez que arranca el Arduino.

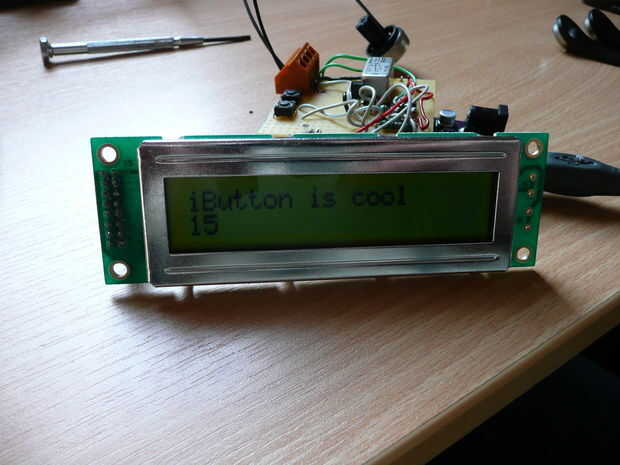

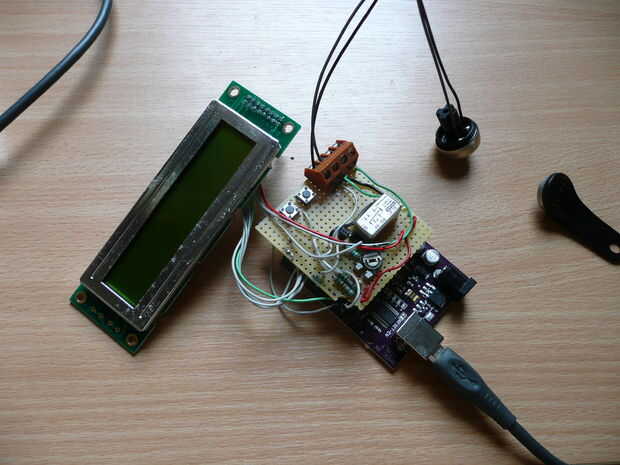

En los bocetos apartes hice (y copiado de otros), se ha cambiado los números por los pernos que se usan ahora y funcionaron todos tres bosquejos. Todo está funcionando!
