El abridor de puertas de garaje de iButton (Arduino) (9 / 10 paso)

Paso 9: Instalar el sistema iButton

Finlandés se para arriba, sólo tenemos que conectar todo.
El lector de iButton tiene que ir aunque el marco de la puerta hacia el exterior. Necesita perforar un orificio para el cable ir a través. 4 mm es bastante grande. Si este agujero desde el exterior en, desea perforar ligeramente hacia arriba, agua no se puede ejecutar.

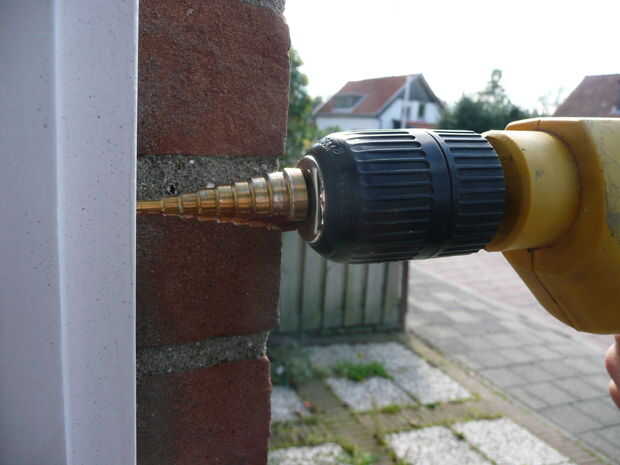

En el exterior necesita hacer el agujero de una apuesta más grande. En mi caso; 10 mm para el cuerpo del lector de iButton y 18 mm para el borde exterior. Tuve que hacer los cables un poco más en llegar a mi controlador. Ser cuidado nog para cambiar los cables alrededor.

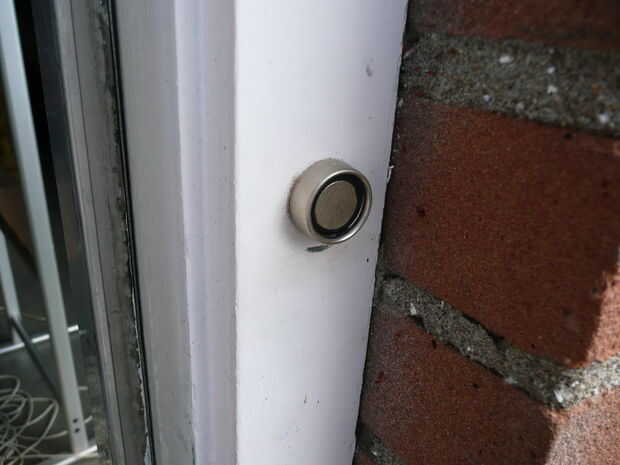

Ahora es fácil de instalar iButton lector.

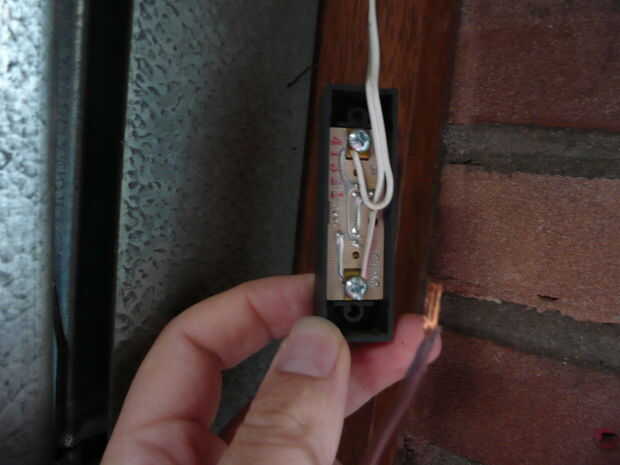

Los cables que vienen desde el relé deben ir a los tornillos en la parte posterior del botón que abre el garaje. No importa qué camino alrededor.

Ahora es el momento para conectar el Arduino y ver si funciona!
