Edificio la TARDIS - (pulsar LED circuito) (6 / 11 paso)

Paso 6: Corte las pistas bajo la Veroboard!

Ver imágenes de donde cortar! Cortamos las pistas de la Veroboard para restringir la corriente fluya a lugares que no queremos que - aún cuando las terminales están en la misma pista. Para cortar las pistas es uno de estos pasos que deben prestarse mucha atención y cuidado cuando haciendo como si se hace mal entonces no se puede deshacer como una Junta de soldadura. Es irreversible así que hacerlo bien! Usted necesitará su cortador de pista de la placa perforada para este bit! Usted tendrá que cortar las pistas:

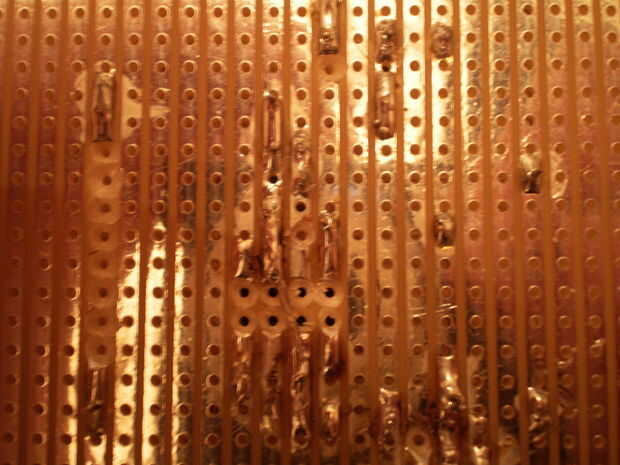

  • Zócalo bajo el temporizador 555 (ver fotografía 1) - lo hacemos para desconectar las clavijas de uno a en el tablero. Si no Pin 1 conectado al Pin 8, Pin 2 conectado al Pin 7 y el Pin 3 al Pin 6, etc..

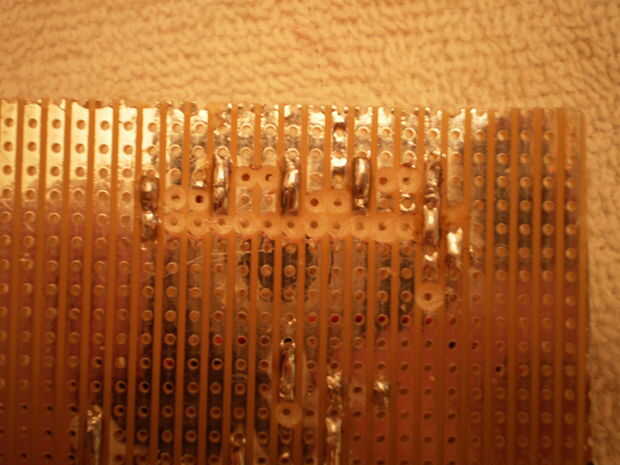

  • En nuestra serie de resistencia - así, aislando las resistencias del resto del circuito.
  • Bajo el 10kΩ vertical resistencia - si no actual sería desviar la resistencia y el circuito no funcionaría correctamente.
  • Una vez en la misma pista como 7 pines del Temporizador 555

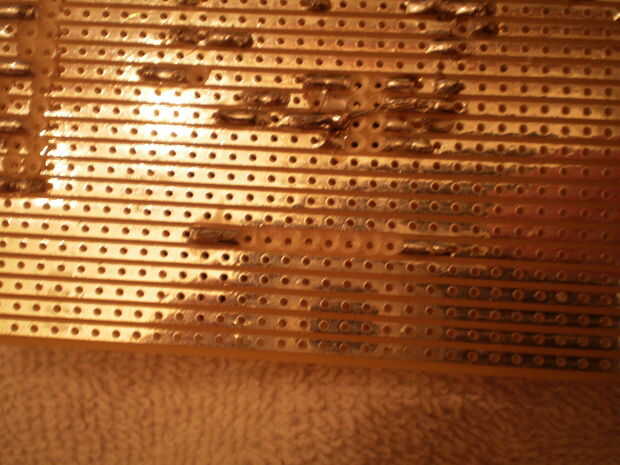

  • Una vez en el extremo izquierdo de la serie de resistencia en la misma pista como la conexión final, pero dejando algo de espacio para conectar el LED.

Después de eso, listo con cortar las pistas de la Veroboard! Ahora es tiempo para arreglar nuestro LED - proceder en el siguiente paso!
