Paso 11: Conclusión: ¿Cómo funciona?
OK entonces: Cómo funciona...

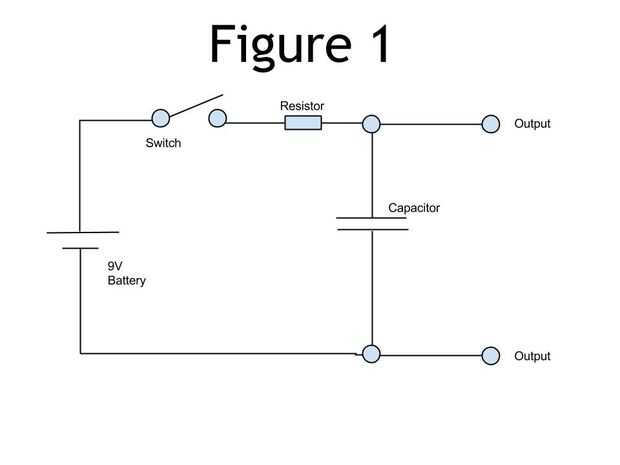

Vea la figura 1: Si el condensador está inicialmente descargado y luego en el momento (t = 0), encienda el interruptor: se levanta la salida de la figura 1 (que es el voltaje en el condensador). Si tuviéramos que medir la tensión con respecto al tiempo, aumentaría como el diagrama en la figura 2.

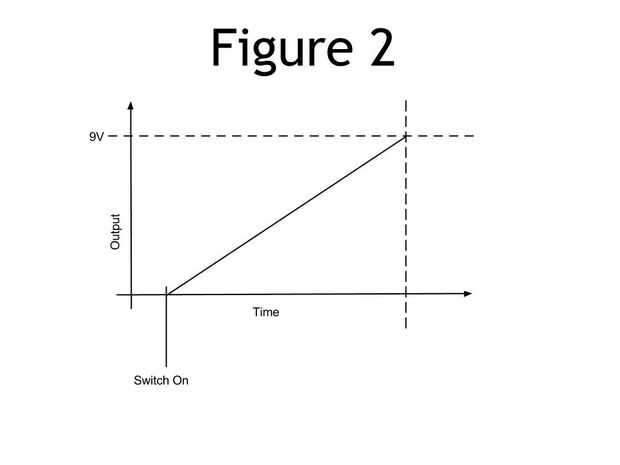

Vea la figura 2: este diagrama muestra: el tiempo es la toma de la tensión de aumento es dependiente en el valor de C (el condensador) y R (resisitor).
Creación de un oscilador: Así pues, para crear un oscilador (es decir, nuestro LED intermitente), lo que queremos hacer, cuando se carga el condensador, detecta cuando el voltaje ha aumentado a un valor determinado, entonces descarga el capacitor hasta que caiga a un valor particular y luego repetir. ¡ Simple! Esto es lo que puede ser nuestro Temporizador 555 configurado para hacer!
El temporizador 555: Básicamente, el temporizador 555 tiene internamente dos componentes de tensión y un 'flip-flop' (una especie de interruptor).

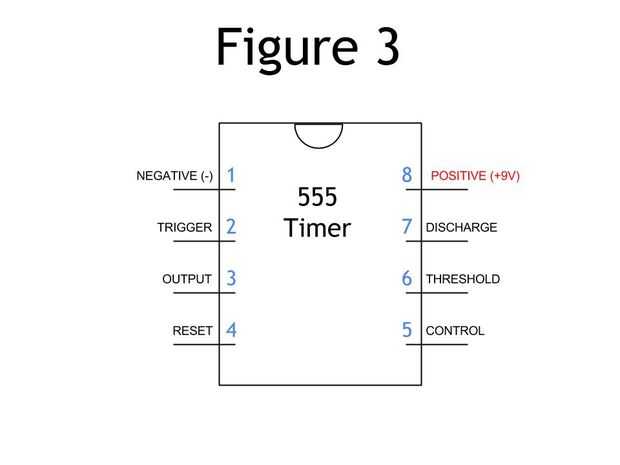

Vea la figura 3: figura 3 muestra los nombres de los pines del Temporizador 555. Qué hace el temporizador 555 es comparar el voltaje en el pin de umbral. Si es menos de 1/3 de la tensión de alimentación (1/3 de 9V es 3V), establece la tensión de salida a + 9V (la tensión de alimentación). Si el pin del umbral es mayor de 2/3 de la tensión de alimentación (2/3 de 9V es 6V), restablece la salida a cero voltios. Así permite echa un vistazo al circuito terminado: figura 4.

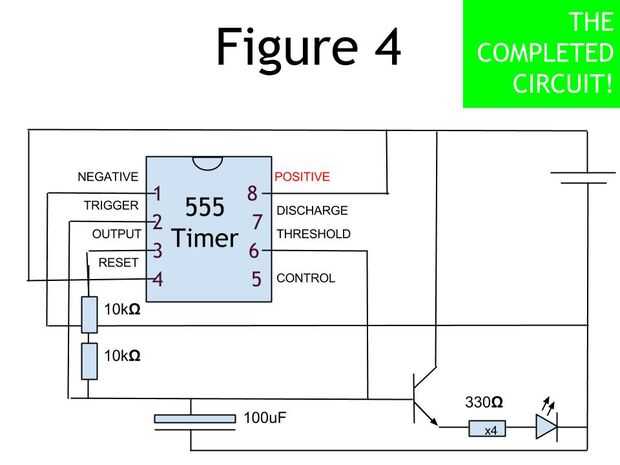

Vea la figura 4: así, en el encendido: el perno del gatillo (pin2) es de cero voltios como el condensador está descargado. Esto fija la tensión de salida a + 9V. El condensador ahora empieza a cargar a través de las 2 resistencias de 10kΩ. Finalmente, como el condensador de carga el voltaje alcanza 2/3 de la tensión de alimentación. En este punto en el proceso, el 'flip-flop' cambia cambios a cero voltios y sucede lo contrario. El condensador ahora las descargas a través de nuestras resistencias hasta que otra vez la tensión llega por debajo de 1/3 de la tensión de alimentación - y 'flip', cambia a + 9V otra vez y las repeticiones de todo el proceso!
¿Qué sobre el Transistor?: es, básicamente, este transistor y amplificador. En este caso, el transistor es un amplificador de corriente! Sin él:
- La corriente debe entrar en el condensador a carga encima!
- Con el LED conectado al condensador, el LED llevará la corriente.
- Por lo tanto, no habrá ninguna izquierda para cargar el condensador.
Así, lo que uno puede hacer es conectar un transistor. Los transistores amplifican la corriente. Conectamos un transistor que toma muy poca corriente en pero puede dar una corriente 'grande' y así no hay suficiente corriente para alimentar el capacitor y el LED.
Lo último que necesita explicar es porqué hemos utilizado 4 resistencias de 330Ω en serie! Así que tiempo para algunas matemáticas:
4 x 330 Ω = 1.32kΩ
Un LED produce una intensidad de luz depende de la corriente que fluye a través de él. Por desgracia, nuestros ojos pueden ver este cambio pero sólo hasta cierto punto. Sí, el LED va más brillante con más corriente que fluye a través de ella, pero nuestros ojos hacen no 'Ver' el aumento. Si tomamos el valor medio de la tensión en el condensador =
Tensión de alimentación de 1/2 = + 4, 5V
La resistencia que estamos utilizando es 1320Ω. Por lo tanto,
Corriente = voltaje / resistencia
I = V / R
4.5 (V) / 1320(Ω) =3.4(mA)
Esta corriente es muy baja pero hace el LED razonablemente brillante! He utilizado LEDs de alta eficiencia en construcción, sin embargo, los LEDs que uso pueden tener una respuesta diferente. Si usted quiere hacer su LED muy brillante: eliminar resistencias, pero siempre use resistencia de por lo menos 1. Esto es porque una corriente máxima de 20mA LEDs más convencionales y no puede exceder la corriente nominal máxima de LEDs.
Conclusión: durante 1 oscilación, tensión en el condensador va a 2/3 de + 9V = 6V. Y, la corriente (I) = 3.4mA! Espero que eso es bastante claro! Gracias por leer este instructivo y Por favor votar si sienta que se lo merece! He trabajado muy duro para producir esto! ¡ Gracias!
-Sam Naughton B
