Edificio la mangosta Mecatrónica Robot: parte 1 chasis y caja de cambios (2 / 7 paso)

Paso 2: Agregar los codificadores de la rotación de dos engranajes azul.

Los engranajes azul como se muestra a continuación son IR transparente, así que vamos a agregar papel de aluminio opaco de IR a un conjunto de engranajes uno para cada lado de la caja de engranajes (engranajes azul son todos idénticos para hacer cualquiera de las dos)

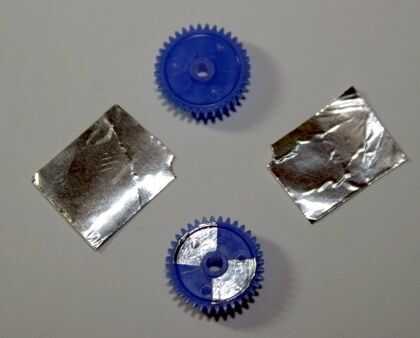

El kit incluye un pequeño pedazo de auto adhesiva de aluminio con un agujero perforado en el centro.

Dos de los engranajes azul tendrá como las suministradas con el kit.

• Cortar el papel en cuatro pedazos usando el agujero como el centro.
• Retirar el adhesivo protector de la hoja solamente cuando esté listo para aplicarlo

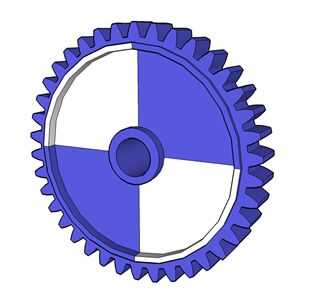

• Dos pedazos de papel se aplican a cada engranaje, cada pedazo de papel de aluminio debe ser uno frente a otro.

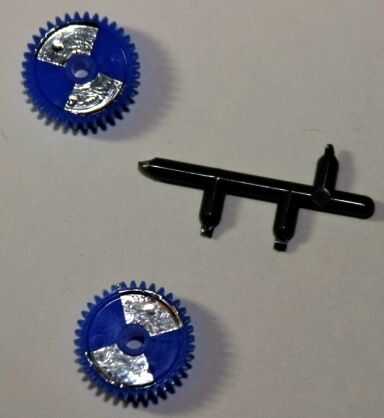

• Pulir cuidadosamente la lámina sobre la marcha con un palillo de dientes o herramienta de pulido suave (en el ejemplo siguiente utilice un trozo de abeto de la Asamblea de la caja de engranajes)

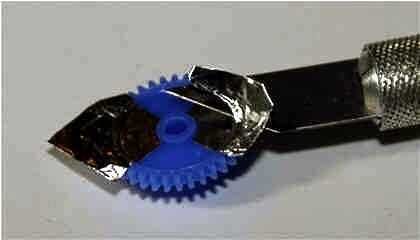

• Recorte cuidadosamente lejos falta exceso ejecutando lentamente un cuchillo agudo de la manía a través de la lámina como se muestra en las siguientes imágenes.
