Edificio de bicicleta casi jigless (2 / 12 paso)

Paso 2: Base

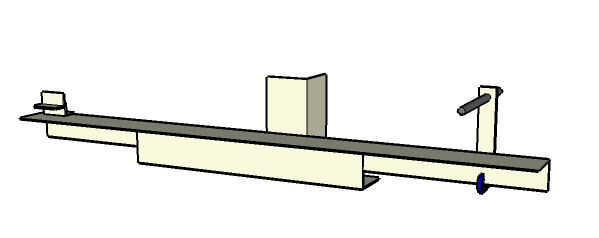

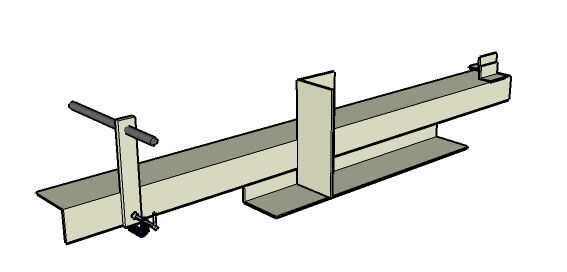

La base es apenas tres pedazos del hierro ángulo soldadas con autógena juntas. Tienes un pedazo principal alrededor de 4' de largo que sirve como la superficie plana que va a hacer la mayor parte de su trabajo en.

Se suelda con autógena un pedazo más pequeño, unos 2' de largo, por debajo de ella para formar a una especie de perfil Z. Esta pieza se utiliza para fijar la plantilla al frente de su mesa de trabajo. Para atornillar en su mesa de trabajo puede perforar algunos agujeros en ella.

La pieza más pequeña es aproximadamente de 8" de largo como se suelda con autógena perpendicular a la pieza superior. Esto da tres superficies que son todos ortogonales entre sí. Medida con el cuadrado de un maquinista para asegurarse de que el ángulo es 90 grados antes de soldarlo.

Nota: cuando digo "soldadura", esto incluye otras técnicas de Unión como la soldadura, o incluso taladrado y espigado/remachado.

También se muestra en la imagen son el eje ficticio y una elevación de tubo, que se describen en los dos pasos siguientes.
