Drone diseño 101 - CAD parte 1 (3 / 8 paso)

Paso 3: Crear el componente placa - PDB y el soporte de los agujeros:

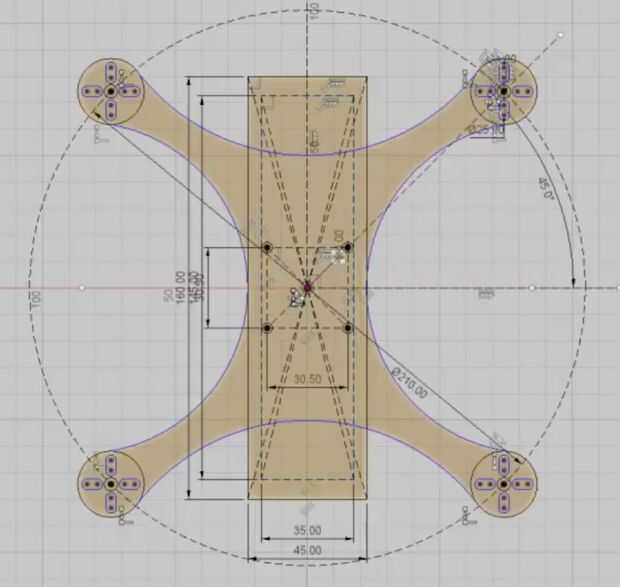

Elaboración de los agujeros del tablero de distribución de energía:

1. bosquejo centro herramienta rectángulo. Proyecto de centro de drone un cuadrado y tipo en valores 30,5 mm x 30.5 mm, haga clic en Aceptar.

2. Seleccione las líneas del rectángulo y golpear a X en el teclado para hacer un cuadrado de construcción.

3. bosquejo centro de círculo de diámetro de herramienta. Desde la esquina de la Plaza de la construcción, el proyecto a un círculo de 4mm. Haga clic en Aceptar. arrastrar derecha Seleccione el nuevo círculo.

4. boceto / rectángulo patrón herramienta.

5. Seleccione la flecha horizontal empuñadura y tipo en un valor de - 30, 5 mm. Establezca el valor de la cantidad a 2. Seleccione el mango de flecha vertical y un valor de 30,5 mm x una cantidad de 2. golpe de retorno para completar el proceso.

Repita el proceso para el soporte de los agujeros:

6. bosquejo centro herramienta rectángulo. Proyecto de drone Centro Plaza y escriba los valores de 145 mm x 45 mm, haga clic en Aceptar.

7. Seleccione las líneas del rectángulo y golpear a X en el teclado para hacer un cuadrado de construcción.

8. bosquejo centro de círculo de diámetro de herramienta. Desde la esquina de la Plaza de la construcción, el proyecto a un círculo de 4mm. Haga clic en Aceptar. arrastrar derecha Seleccione el nuevo círculo.

9. bosquejo / rectángulo patrón herramienta.

10. Seleccione la flecha horizontal empuñadura y tipo en un valor de-45 mm. conjunto el valor de la cantidad a 2. Seleccione el mango de flecha vertical y un valor de 145mm x una cantidad de 4. golpe de retorno para completar el proceso.

-Esto completa el bosquejo básico de la placa del componente Motor.

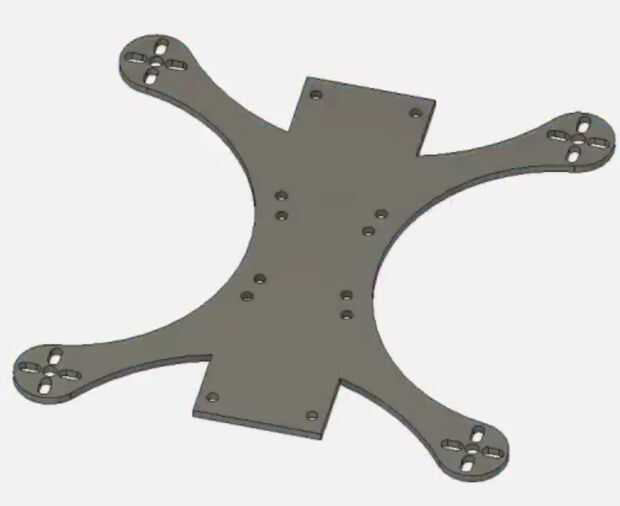

11. a continuación sacar la placa para crear geometría. Ajuste la vista por hacer clic y arrastrar el cubo de la vista.

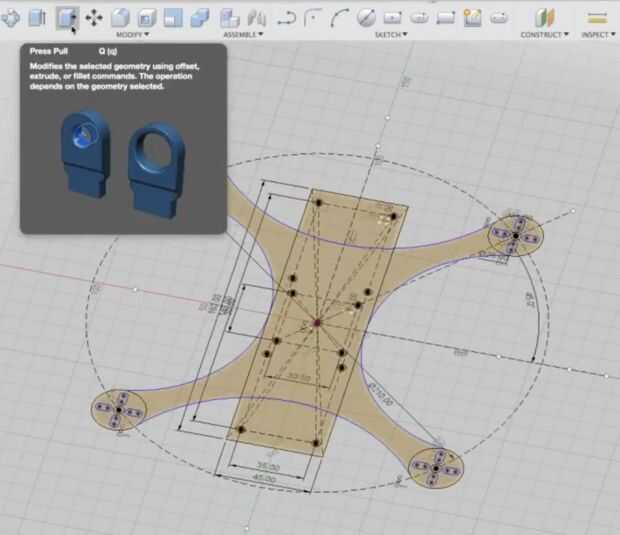

12. modificar / herramienta de extracción. O Q en el teclado.

13. seleccionar la placa de componentes del Motor. Los elementos seleccionados se vuelven azules. Evite seleccionar cualquier los agujeros.

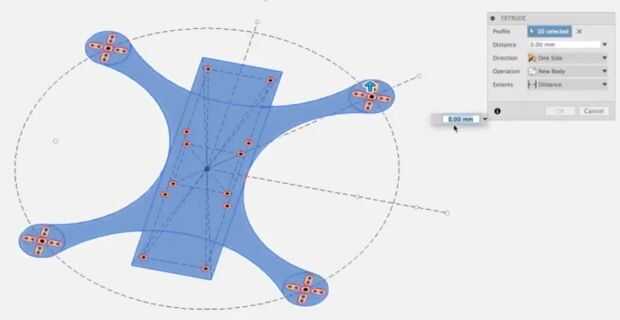

14. en el cuadro de diálogo de tirar de prensa Introduzca un valor de 3mm, haga clic en Aceptar.
