Drone diseño 101 - CAD parte 1 (2 / 8 paso)

Paso 2: Creación de la placa del Motor componente - componente placa y Booms de Motor:

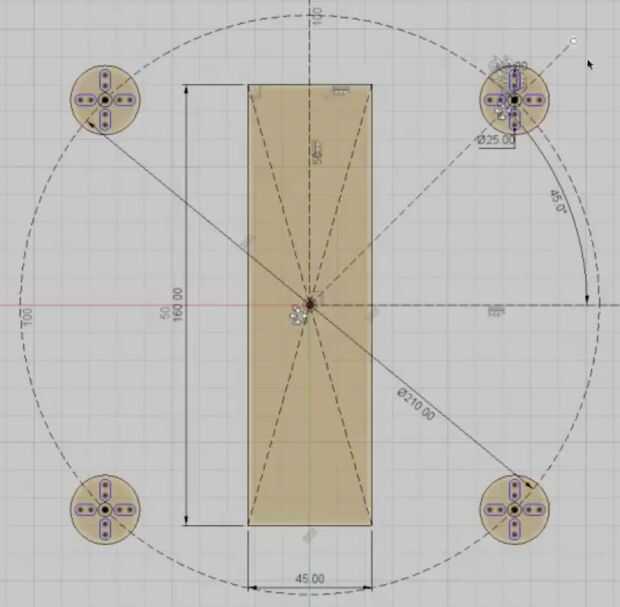

1. bosquejo / centro herramienta rectángulo. Del centro del abejón proyecto de un rectángulo, escriba los valores de vertical 160mm por 45mm horizontal. Haga clic en aceptar

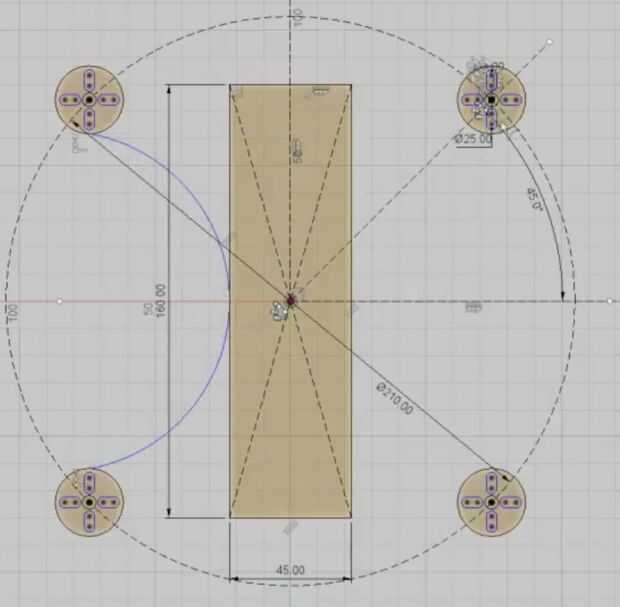

2. bosquejo / 3 herramienta de arco de punto. Superior izquierdo montaje Motor, en el centro de la línea con la herramienta de ranura inferior, proyecto de un arco de 3 puntos hasta la parte inferior izquierda bancada, en el centro de la línea con la ranura superior herramienta, haga clic en y arrastre el arco hasta justo toque el rectángulo de placa centro componente.

3. Repita el proceso para el lado derecho.

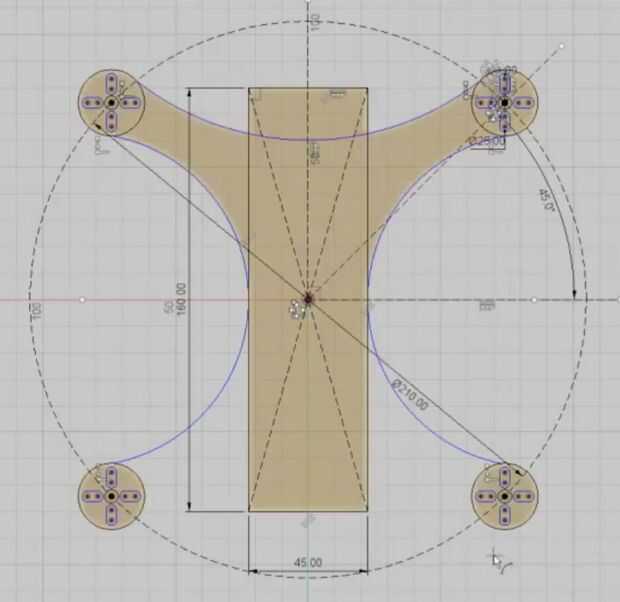

4. para la parte superior e inferior arcos guíese por la línea de construcción del círculo. Proyecto de un nuevo arco del soporte motor izquierdo superior a la posición de correspondencia del montaje del motor derecho superior y arrastrar el arco en el rectángulo del centro como se ilustra.

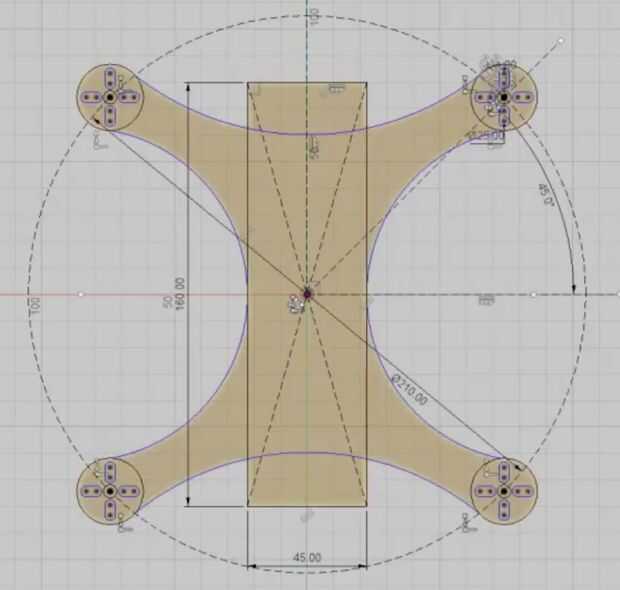

5. Repita el proceso para el arco inferior completar el diseño de brazo motor.

6. para agregar más control creativo sobre su diseño es una buena práctica para ahora tangente restringir la herramienta arco apunta a los soportes del motor.

7. seleccionar un instrumento de arco, de la paleta de dibujo haga clic en la restricción tangente (Tangent) y seleccione un montaje del motor. Repita el proceso para los restantes arcos volviendo a seleccionar el arco / tangente restricción, seleccione el correspondiente montaje del motor.

8. que tenga que ajustar su arco. Haga clic en el arco y arrástrelo a la posición original. Restricción tangente permite el centro para moverse independientemente de los puntos de arco superior e inferior, dando por resultado mayor fidelidad de su diseño.

9. como una regla el ancho del motor auges no debería ser mucho más que los propulsores, para un corredor de este tamaño que es igual a 12mm.
