Drone diseño 101 - CAD parte 1 (1 / 8 paso)

Paso 1: Creación de la placa del Motor componente - soportes del Motor:

1. Inicie la fusión 360

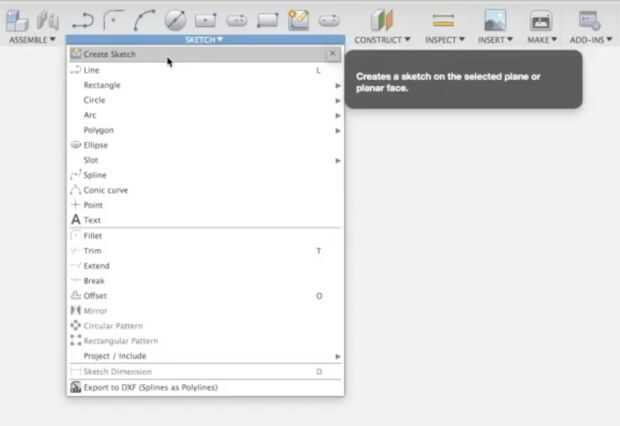

2. en el módulo de modelo / menú del bosquejo / crear nuevo dibujo.

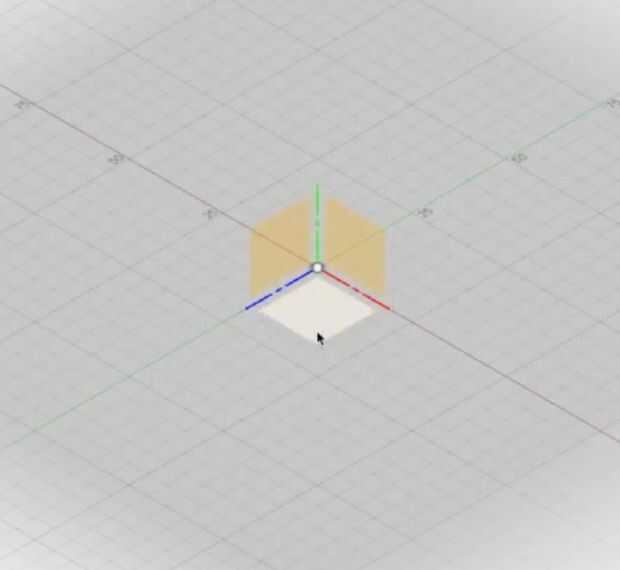

3. Seleccione el plano de fondo por lo que su orientación es hacia abajo.

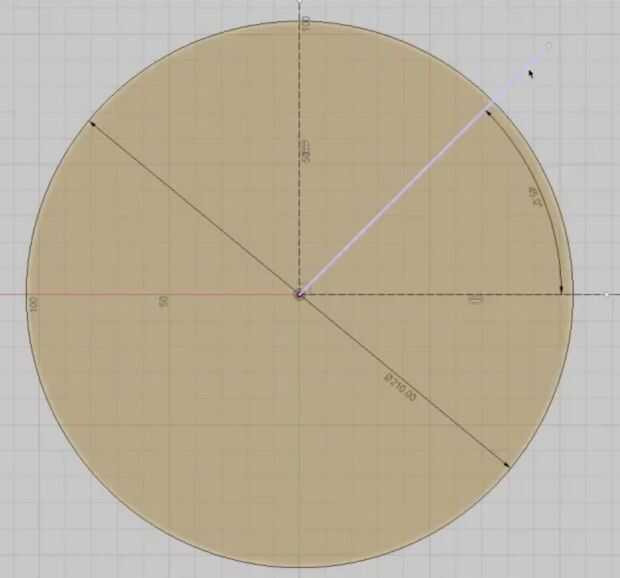

4. croquis centro de círculo de diámetro. Del centro del mundo el proyecto de un círculo de 210 milímetros. 210 mm en el cuadro de diálogo diámetro de entrada y arrastre hacia fuera.

5. bosquejo / herramienta de la línea. Proyecto de una línea vertical desde el centro hasta poco más allá de la parte superior del perímetro círculo y golpear a "X" en su teclado para convertir la línea a una línea de construcción.

6. bosquejo / herramienta de la línea. Proyecto de una línea horizontal desde el centro hasta poco más allá de la derecha del perímetro del círculo y "X" del golpe en el teclado para convertir la línea a una línea de construcción.

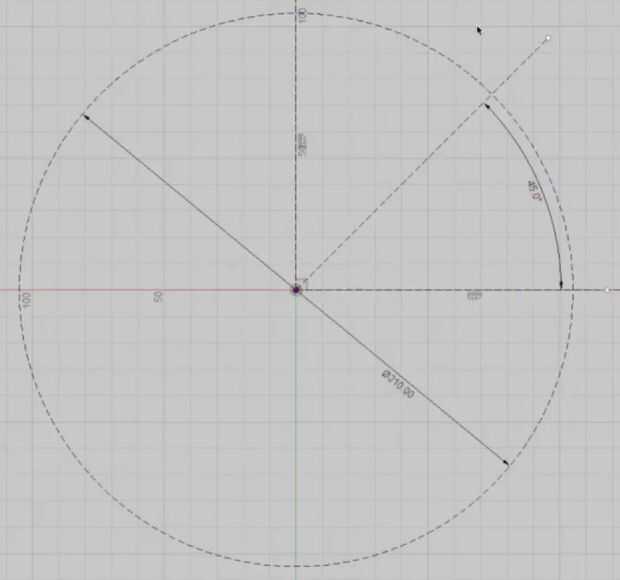

7. medir un arco de 45 grados de las líneas centrales vertical y horizontal.

8. bosquejo / herramienta de la línea. El proyecto de otra herramienta de la línea entre los dos y tipo en 45 grados. Golpe a "X" en su teclado para convertir la línea a una línea de construcción.

9. Seleccione el círculo y golpear a "X" en su teclado para convertir la línea a un círculo de construcción.

Nota: Al redactar a un montaje de Motor es clave es asegurar que los motores son equidistantes o Plaza unos de otros.

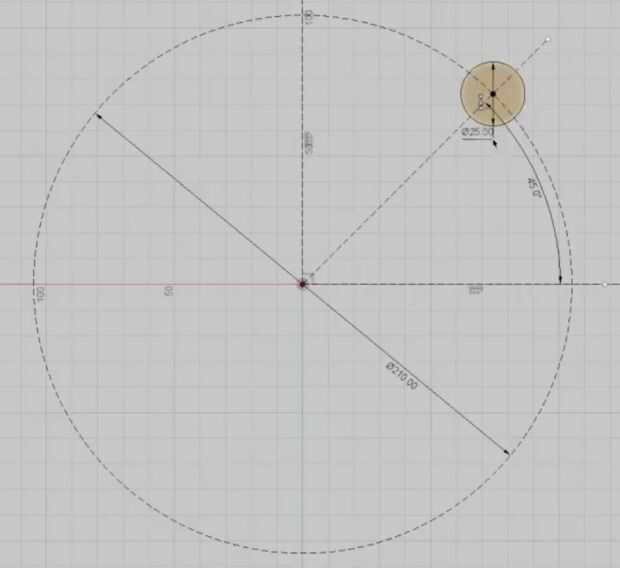

10. crear la bancada, Sketch centro de círculo de diámetro. Desde la línea de 45 grados intersección proyecto de un nuevo círculo de construcción y de entrada de 25 mm. (casi 1 pulgada)

11. Guíese por la línea de cota 25mm, ajuste para que quede perfectamente vertical.

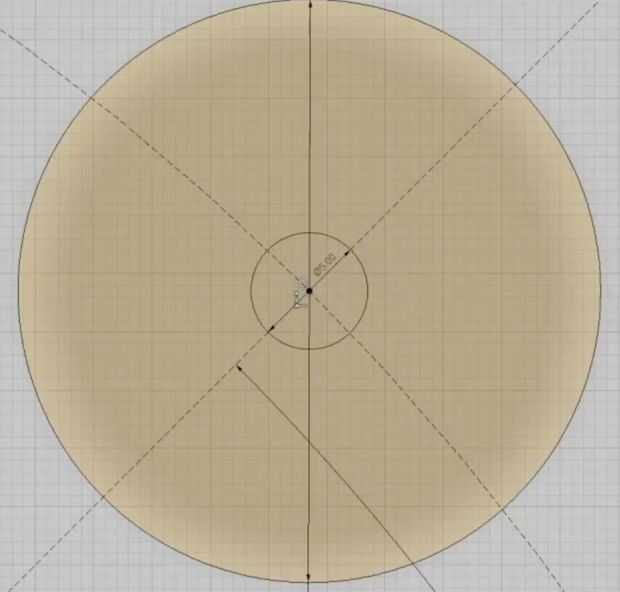

12. crear un círculo de centro que se convertirá en un agujero para permitir que el eje del motor gire libremente.

13. croquis centro de círculo de diámetro. Del motor montar proyecto de centro del círculo hacia fuera un nuevo círculo y tipo de 5mm.

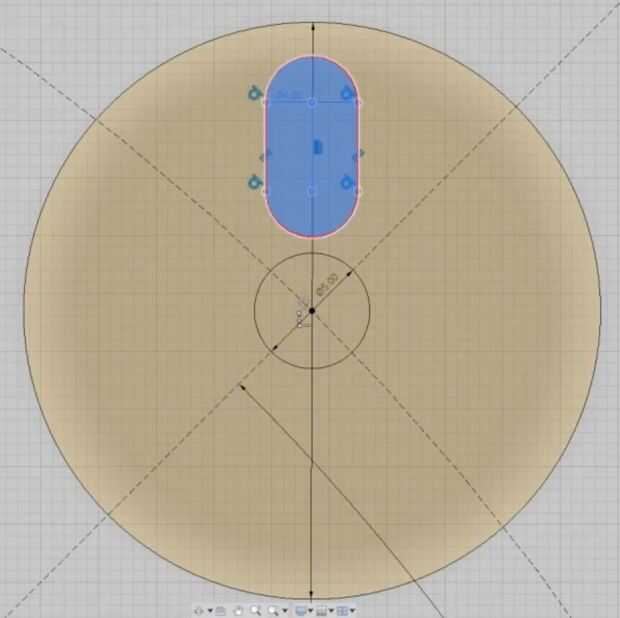

14. croquis / herramienta de la ranura de centro a centro. Utilizando la línea de cota 25mm como guía, el proyecto de una ranura justo al lado del círculo central de eje del motor. Tipo en 4mm de ancho.

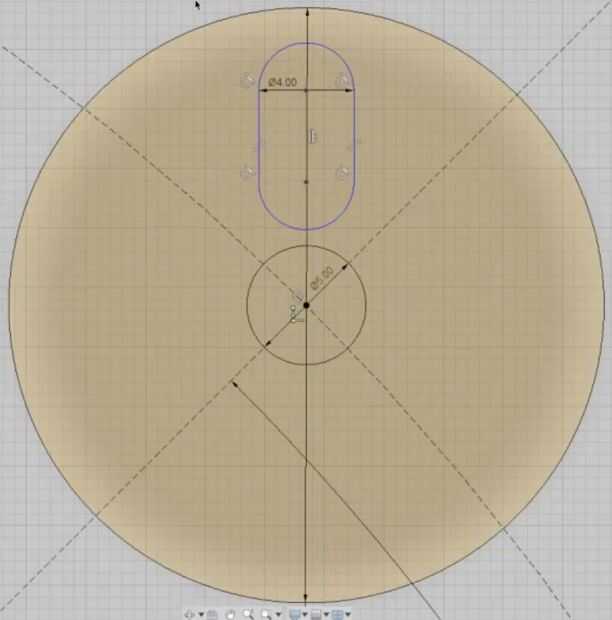

15. ajustar los arcos superior e inferior para permitir que la distancia desde el perímetro del círculo superior y el diámetro del círculo de ciento.

16. derecho arrastrar seleccione la ranura de montaje del motor.

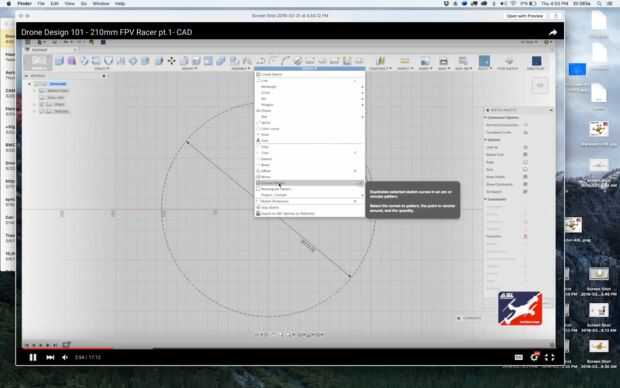

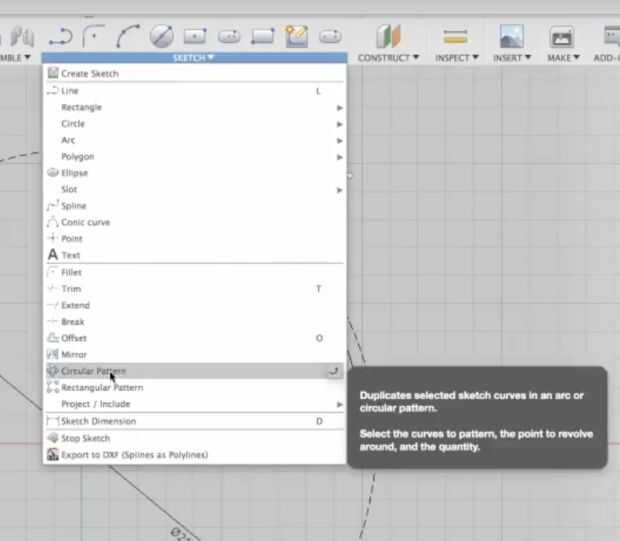

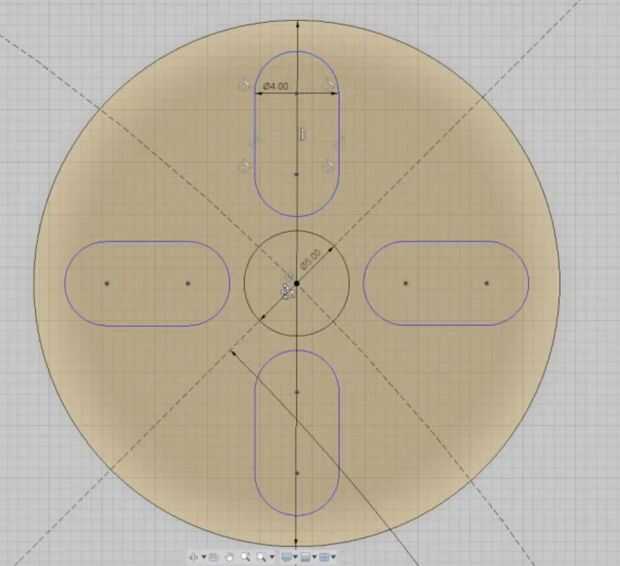

17. bosquejo circulares herramienta del patrón. De cheque de caja de diálogo de la herramienta para asegurarse todos los 11 elementos de la herramienta de ranura son seleccionados. Haga clic en el punto central y seleccione el punto de centro del círculo de montaje del motor.

18. cambiar la configuración por defecto de 3 a 4 y haga clic en Aceptar.

19. el montaje del motor 1 ahora es con un diseño de motor tornillo para permitir la salida del hilo bueno de los motores a drone centro donde se conectan a tablero de distribución de energía (PDB).

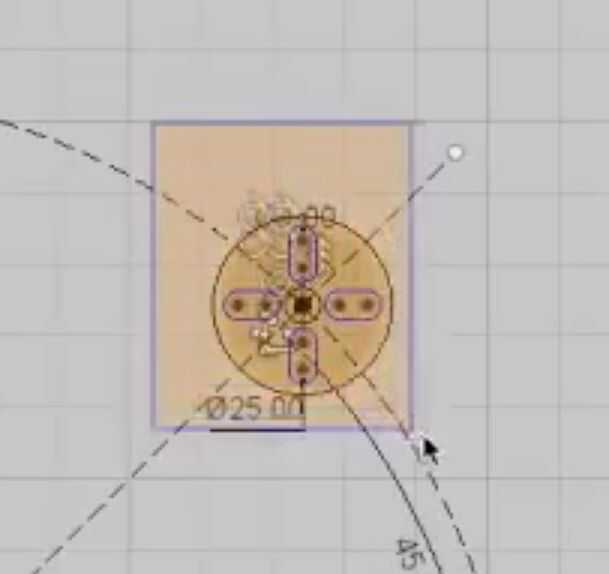

20. derecho arrastrar Seleccione el montaje completo del motor.

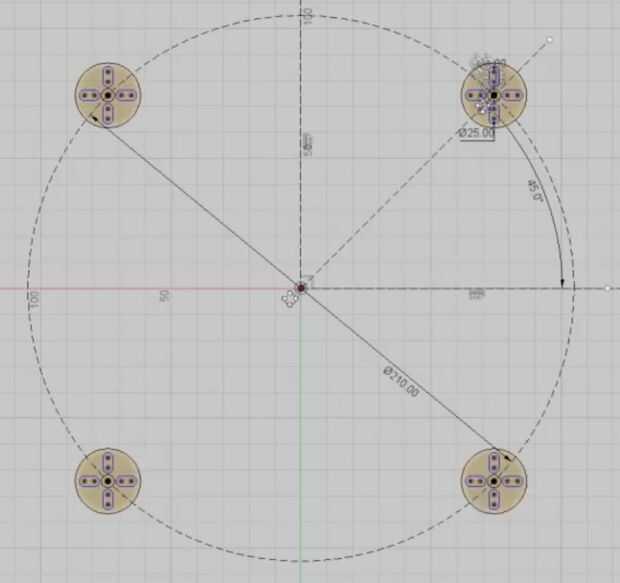

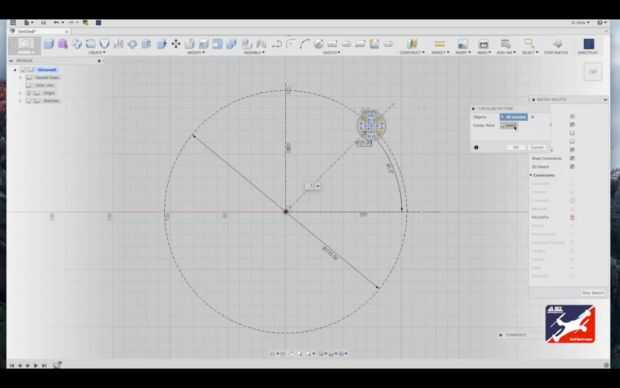

21. bosquejo circulares herramienta del patrón. De cheque de caja de diálogo de la herramienta para asegurarse 48 todos los elementos están seleccionados. Haga clic en el punto central de Drone, cambiar la configuración por defecto de 3 a 4 y haga clic en Aceptar.

-El resultado será los soportes del motor que son perfectamente cuadradas.
