DORMITORIO sala de guitarra (mi primer custom guitarra!) (11 / 14 paso)

Paso 11: Elctronico para arriba!

Wire it Up!

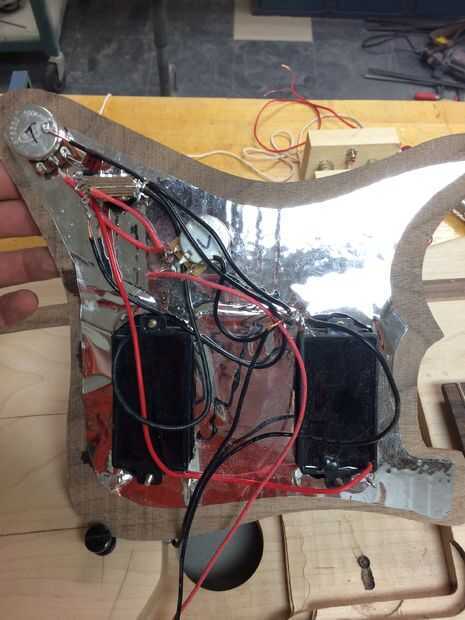

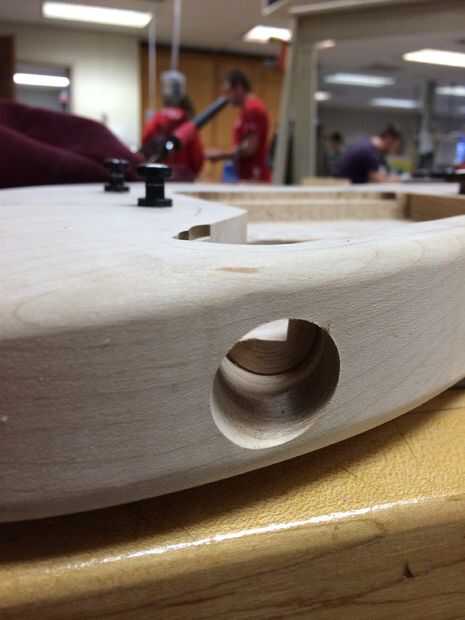

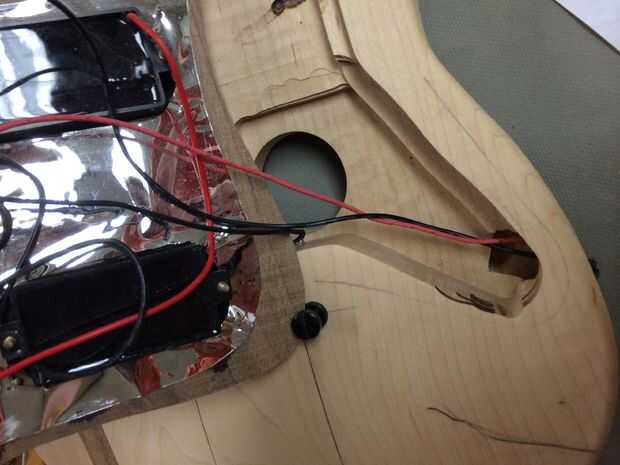

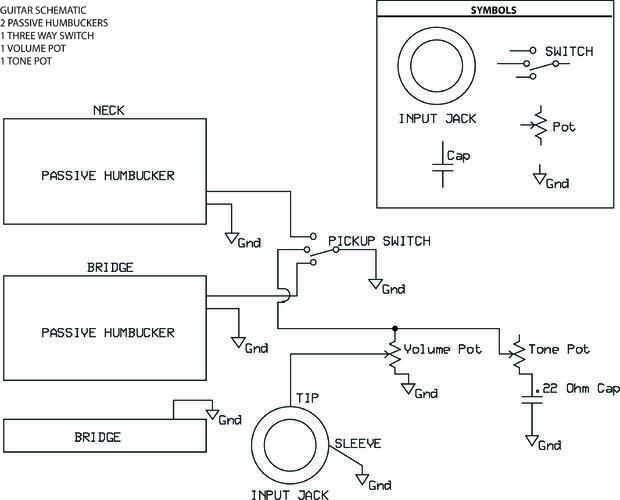

¡ Felicidades! La parte difícil de este proceso de fabricación es largo. Usted puede respirar, lo hizo.  Ahora es el momento para hacer un cableado para hacer este perrito hablar. Esquemas de la guitarra se encuentran en internet. Gibson ofrece esquemas oficiales de cualquier guitarra que alguna vez han publicado. Quería que esta guitarra sea limpio y sencillo. Quería dos humbuckers, un tono perilla, perilla de volumen y selector de uno. En primer lugar, tuve que taladrar el agujero para el conector de entrada. Opté por usar un estilo Gibson o Epiphone entrada jack en la parte inferior. Como hacer un conector en la cara de la guitarra fender, recomiendo usando una fresadora de descenso vertical y la plantilla para crear la ranura en lugar de taladrarla. Para crear el agujero de mi gato en el borde, montado el cuerpo de la guitarra en un ángulo de 45 grados sobre una mesa de taladro dado vuelta 90 grados. Luego usé un ½" forstner broca para perforar un agujero a través del lado en el bolsillo interior de la guitarra. ¡ ADVERTENCIA! Esto le taladre un óvalo! Si desea un círculo perfecto que tienes que girar la guitarra después de taladro taladro inicial sobre la superficie. Estaba usando una placa oval, por lo que funcionó bien para mí. Como cualquier otro agujero que hemos perforado en esta guitarra, lento y constante, tirando de la broca en y fuera de la guitarra para chips salir del agujero. Ahora que los agujeros son perforados, permite alambre hasta la guardia de la selección. He puesto una hoja de vinilo no conductor en la parte trasera de la pick guardia para proteger la superficie de madera de la soldadura. En primer lugar, atornille las pastillas en la guardia de la selección, como atornillar las ollas y los interruptores en la guardia de la selección. Yo entonces había soldado el cable positivo de cada selección hasta la parte superior (cuello) y la parte inferior (puente) del interruptor de activación. Luego soldar el pin central en el interruptor de activación al pin izquierdo del pote de volumen (mirando a la parte inferior de la olla). Luego soldar el pin medio de la olla de volumen a la punta positiva de la toma de entrada y el eje derecho del pote de volumen a masa. El eje izquierdo de la olla de volumen a la patilla central del pote de tono, así la soldadura. Así como el eje derecho del pote de tono tierra de soldadura, soldadura a la parte trasera de la olla y un condensador .22Ω. Ahora conectan las restantes conexiones de tierra, incluyendo la que está conectada al puente.
