Paso 4: prototipo
Materiales utilizados en la tarea;
Pritt-PowerPritt - 4,99 €
Doble clips posteriores - 0,99 € (x 2)
Tarjeta blanca - €0,40 (x 4)
Tarjeta roja - €0,50 (x 5)
Pegamento de Kwik-Fix - €1,99
Pros y los contras
Lo que más me gusta de mi prototipo es el siguiente;

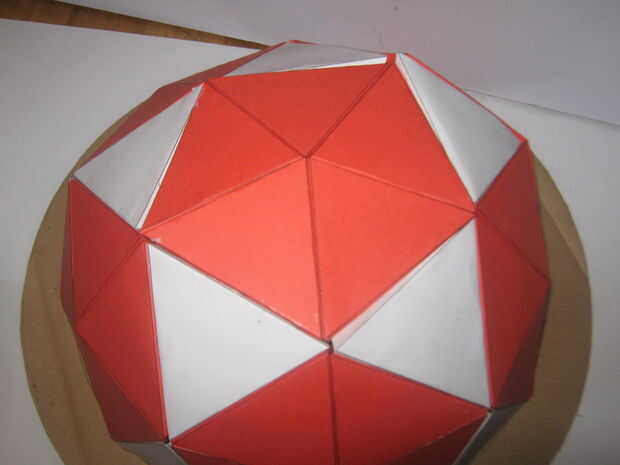

El domo geodésico es una estructura impresionante y agradable a la vista,
El método que utiliza para construir
El tamaño era ideal (2V) y 150mm (radio).
Problemas y disgustos de mi proyecto fueron;
La transparencia ya que sentí que mi proyecto se vería visualmente mejor si es transparente,
Las articulaciones se sobresalen mucho del interior y este efecto la mirada si el proyecto fuera transparente. Esto ayuda a
problema he quitado las aletas de la cola y en su lugar utiliza una cola densa, silicona.
Cómo

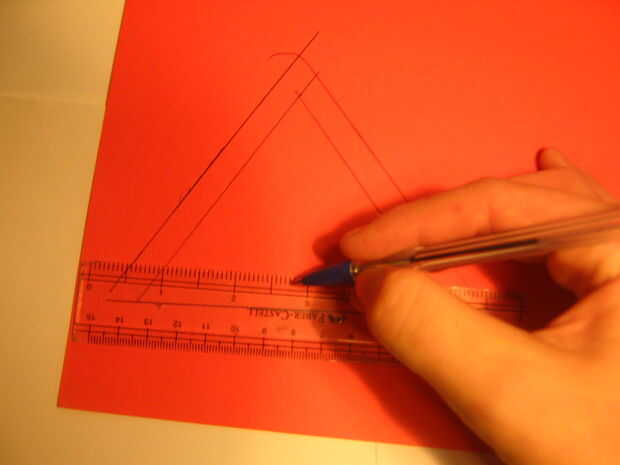

Paso 1 - utilizando los cálculos les marcan en la tarjeta. Me encontré con una regla tardó demasiado así que decidí imprimir los triángulos en su lugar. (Recuerde extender por 1cm para las pestañas pegamento)

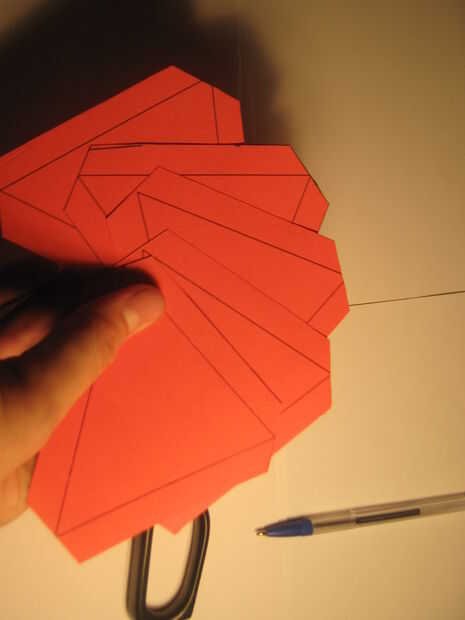

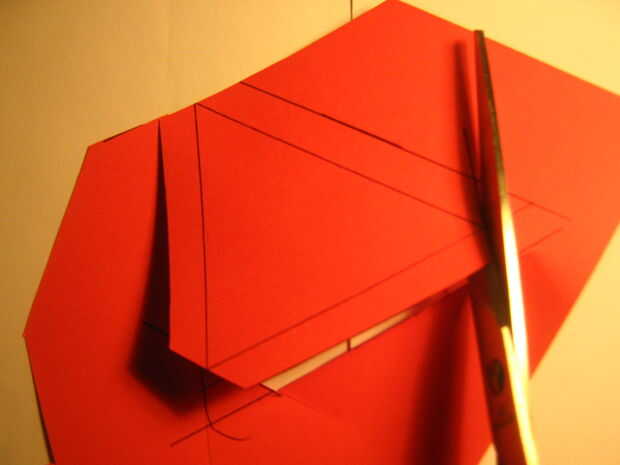

Paso 2 - cortar los triángulos utilizando unas tijeras asegurándose de ángulo de las aletas de la cola por lo que no convergen cuando les.

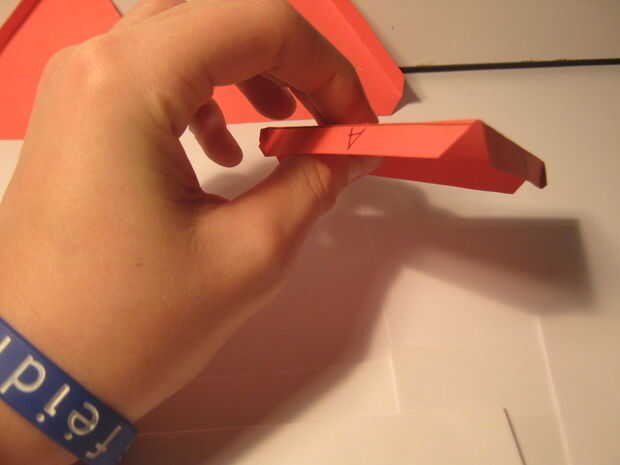

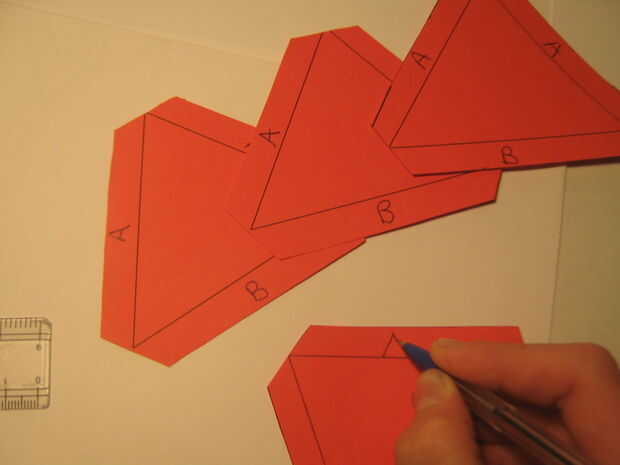

Paso 3 - marcar las pestañas dobladas con (A) y (B) así que usted puede pegar el A de A y el B a B El triángulo blanco debe ser de todos los B En los triángulos de rojo el lado más grande 92,71 mm debe marcarse también con B Los otros lados deberán estar marcados con s Esto evitará confusiones, ojala: P. Ver la imagen de la página de cálculo.

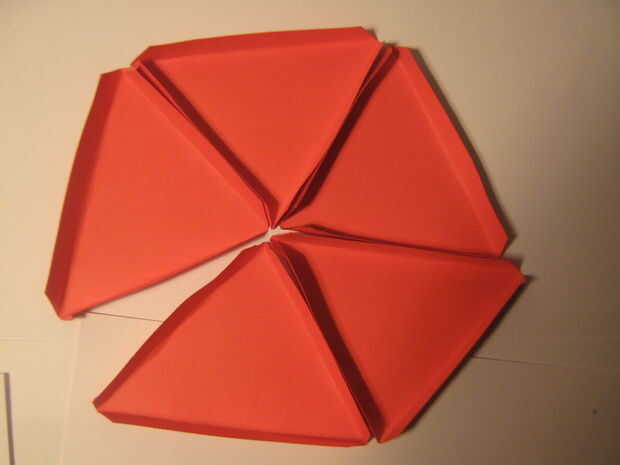

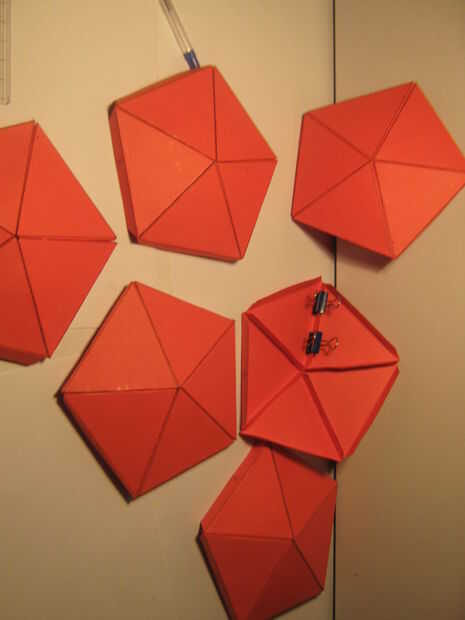

Paso 4 - cuando todos pegamento pestañas se pegan correctamente debería verse como un hexágono pac-man. La brecha permite al Pentágono a pop-up y conseguir la forma de cúpula.

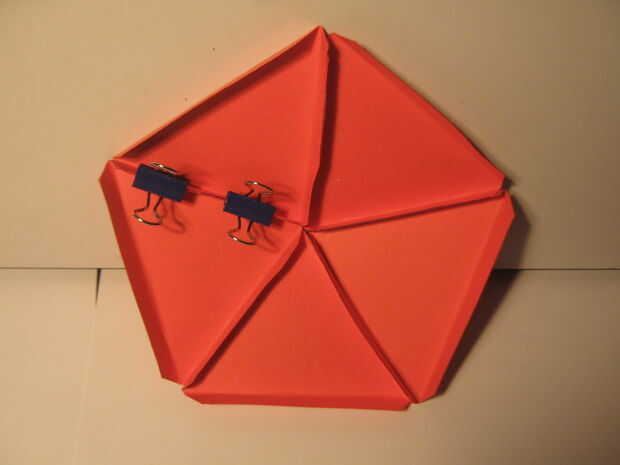

Paso 5 - usé fold back clips para sujetar la articulación final junto con pegamento como pretende separar.

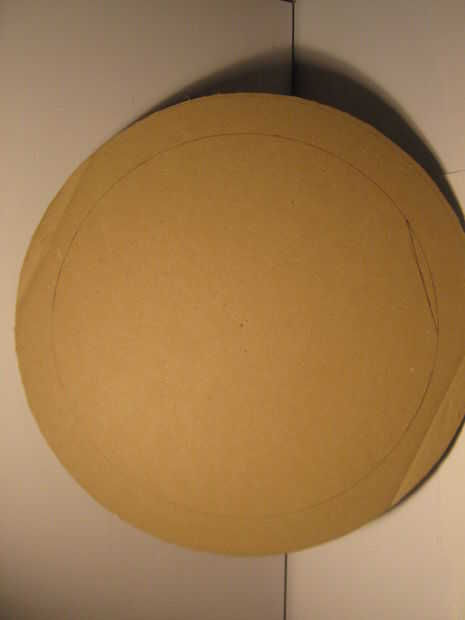

Paso 6 - ahora tenemos que hacer la base. Conseguir un trozo circular de cartón un poco pequeño más grande que el diámetro de la cúpula.
por ejemplo, cúpula = 30cm de diámetro... Círculo de cartón = 33cm de diámetro.

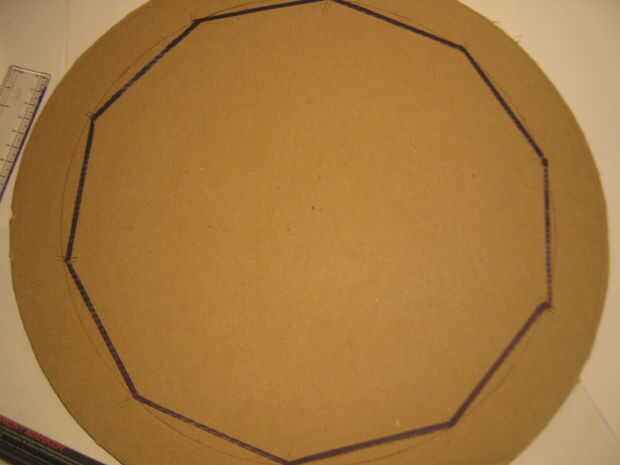

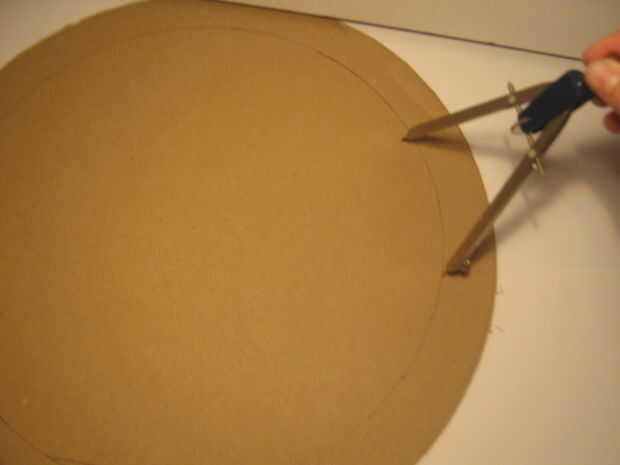

Debe dibujar un círculo interior de 30cm para saber donde colocar triángulos de base. Utilizando una brújula había aplicado 92,71 mm en el círculo interior y marcó un punto de inicio. Desde ese momento he marcado otros 92,71 mm alrededor de este círculo que me dio la base de los domos.

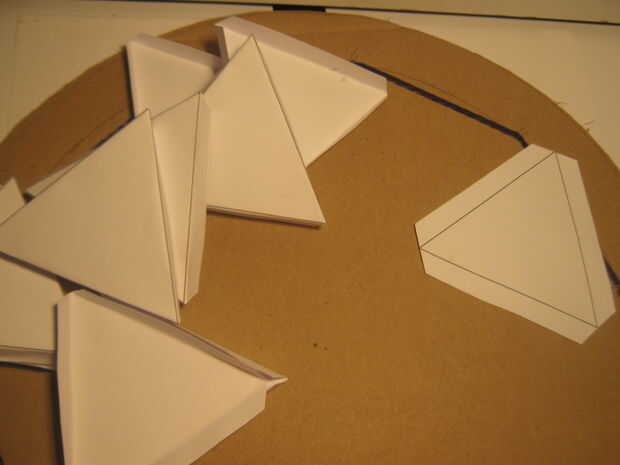

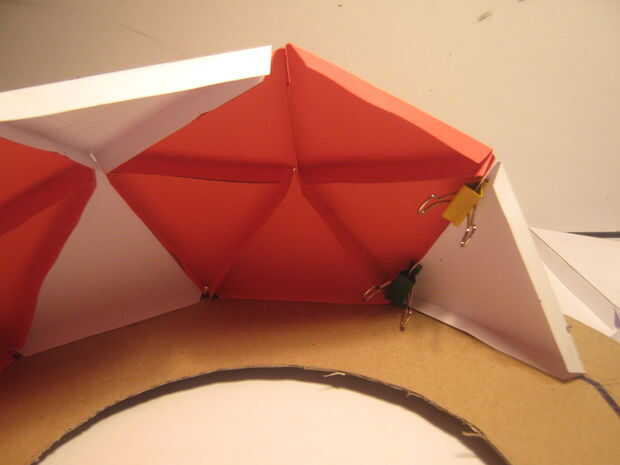

Paso 7 - a partir de ahí comencé el proceso de construcción de la cúpula. También usé los clips traseros doble para garantizar a cada empalme como tendían a tirar unos de otros.

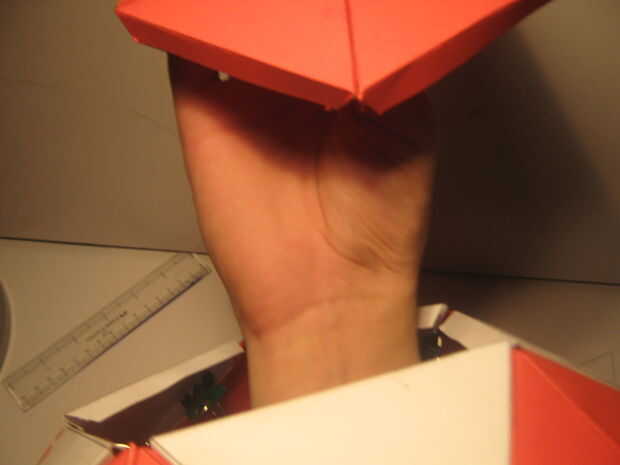

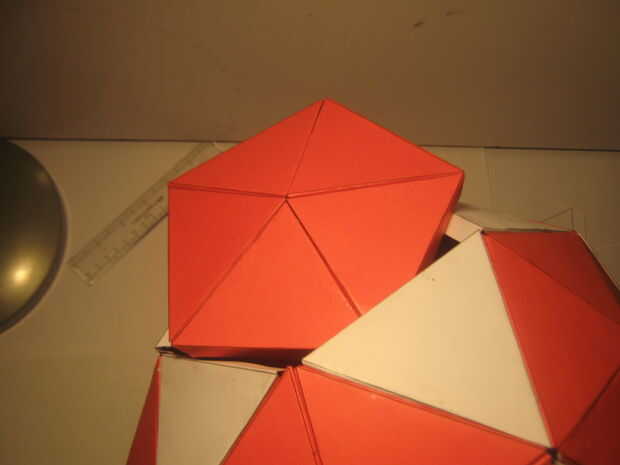

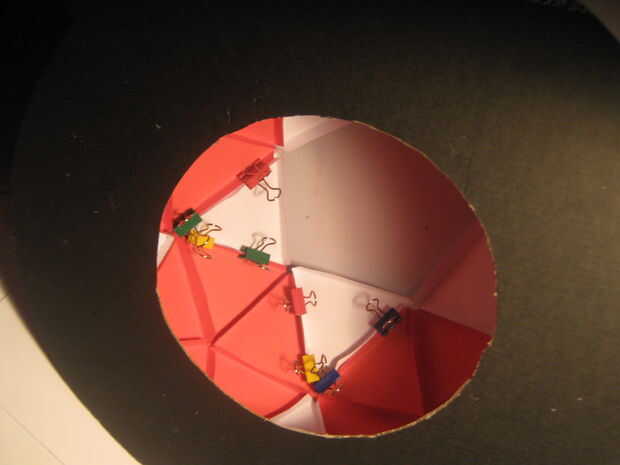

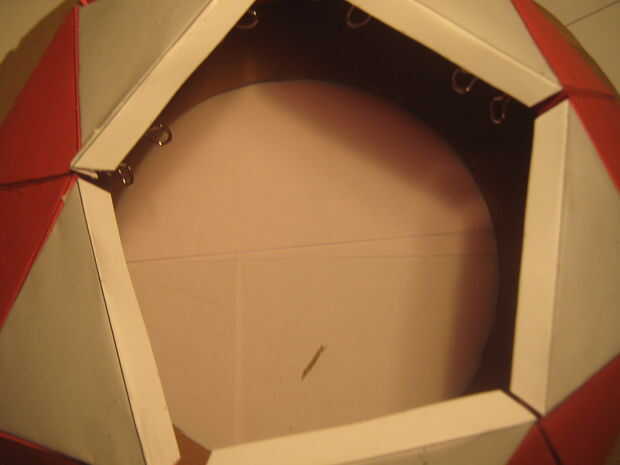

Paso 8 - el Pentágono final ser instalado (la tapa) tiene que cortar un círculo de la parte inferior de la cúpula que permite el acceso al interior de la cúpula así que me permita pegar la última pieza en.
Paso 9 - misión completa :D.
