Domo geodésico de arcrylic con sistema de iluminación de la LDR (9 / 11 paso)

Paso 9: El circuito

El circuito que montado es la parte principal de mi proyecto. Mejora la estructura en la noche, que es necesaria, encendiendo todas las luces cuando oscuro (nocturno). Una LDR (resistencia de dependiente de luz) son componentes electrónicos cuya resistencia es alto en oscuro y baja luz (extraído de mi libro de tecnología de la escuela). Con unos simples ajustes podría revertirse el circuito y la resistencia sería baja en oscuro y alta en luz lo que los LEDs (diodos emisores de luz) encender cuando es oscuro.

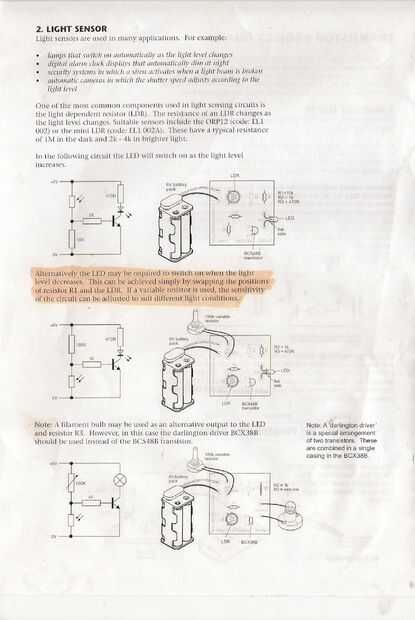

Elegí a mi LED en paralelo, esto garantizaría que si una falla se presentó en uno de los LEDs no afectaría a los demás. Esto es esencial en importantes eventos como el boxeo, ya que el juego no sería capaz de continuar sin una fuente constante de luz. Un generador sería otra solución adecuada pero siempre es bueno tener mayor seguridad. Consulté a mi profesor de matemáticas acerca de este tema en cómo conectarlo correctamente como él también es un profesor de física que sabe mucho sobre este tema. Este circuito se encuentra en el manual de instrucciones bajo el título 2 el Sensor de luz. La Junta se llama la Junta TRANSISTOR hecho en Universidad de Middlesex.
La Junta de soldadura
Es esencial para la soldadura de la Junta correctamente en orden para que funcione correctamente. He descargado un PDF. Archivo https://www.sparkfun.com/marcomm/SFE03-0010-KitCard-SolderingSMD-ReaderSpreads.pdf y aprendimos sobre juntas frías y cómo evitar o arreglarlos. No hay juntas frías en mi tablero distinguen utilizando el diagrama en la página 9 del archivo SMD que suelda. También aprendido no aplicar soldadura a la plancha y luego a la Junta pero había corregido este error mediante la aplicación de la soldadura de los contactos metálicos.

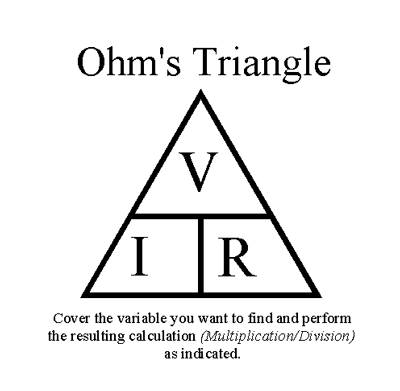

Mi circuito es alimentado por una batería de 9v y en resultado bajé la resistencia mediante ley de ohms. Cálculos más abajo.

1 LED = 20Ma
Fuente de alimentación = 9v

2 LED de = 7.2v -> izquierda más = 1.8v
Resistencia = diveded de voltaje por corriente

= 1.8
___ = 90 ohmios.
0.02A

He añadido una perilla en la resistencia variable para que se vea más profesional y reducir la resistencia variable a ras con la superficie en que se montó. También he añadido un interruptor para anular el interruptor/matar para que no se desperdiciaría energía. También da más control sobre el circuito. Había incluido todo el circuito en una caja limpia que mi maestro me dio. Todo excepto la Junta Transistor fue almacenado en este cuadro. Taladré un agujero pequeño en el lado de la caja para los hilos entrar.
