Doble eje transistorizada seguidor Solar (6 / 7 paso)

Paso 6: Panorámica accionador de Motor de transporte

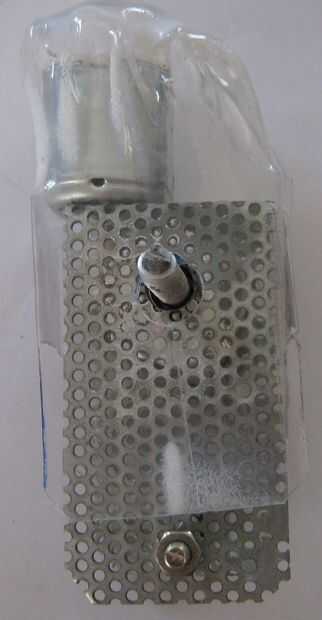

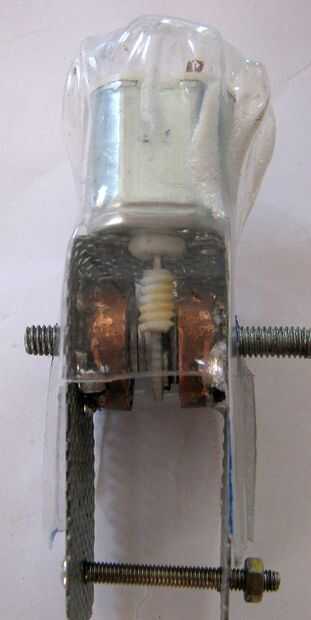

Este montaje consiste en un motor de un engranaje de gusano que está montado libremente en el marco de tubo cuadrado de aluminio para que un deslizamiento ajuste para acomodar cualquier fuera de redondo del anillo varilla roscada.

  • Un soporte se hizo uso de una 180mm de longitud de chasis de Xbox perforada.

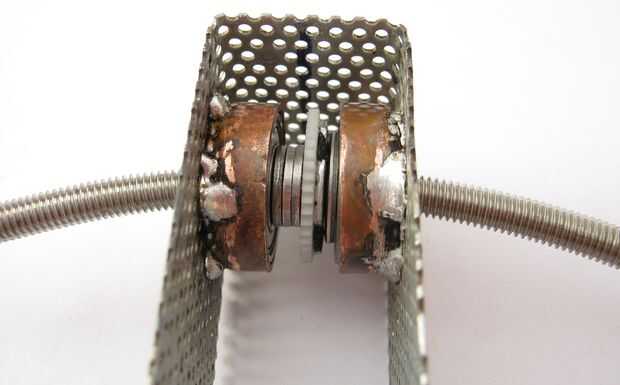

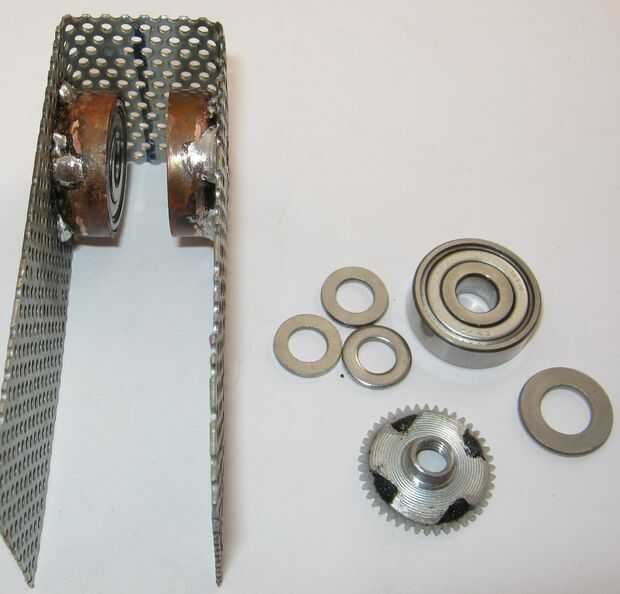

  • Retenedores en forma de 20 m m del cojinete casquillos de extremo de tubo de cobre fueron soldados al soporte mientras que era recto.

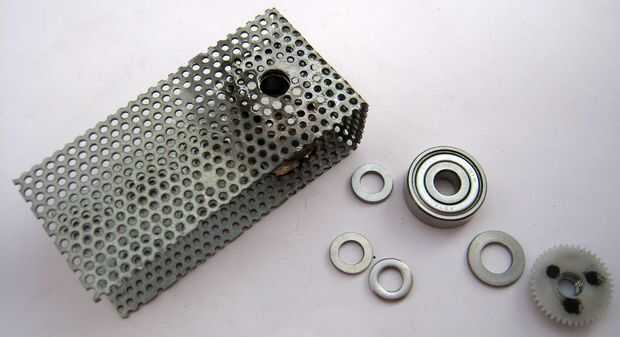

  • Rodamientos de 627ZZ (id. 7mm 22mm od) eran una presión en las tapas de cobre.
  • Otro m6 t tuerca fue utilizado, esta vez pegada a un engranaje de plástico, tuerca tee se presentó para caber dentro de la identificación de rodamiento, manteniendo el motor gusano para engranaje de separación consistente.

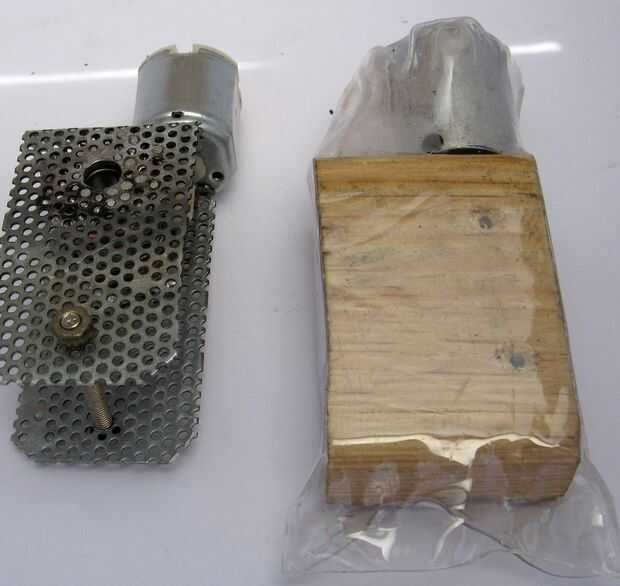

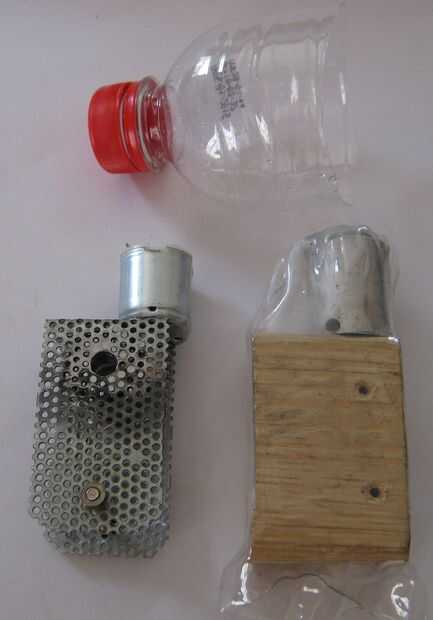

  • Una botella de PET fue contraído para proporcionar una cubierta de polvo/lluvia para el montaje del motor/del engranaje de calor.
