Doble eje transistorizada seguidor Solar (5 / 7 paso)

Paso 5: El eje de barrido

Por desgracia no podemos usar una simple varilla giratoria recta para este eje porque tenemos más de 180° de rotación. Algunos pensando también revelará que la barra recta rendimiento menos de viaje de 180° y sufren demasiado flexible en extensión completa.

Sin embargo podemos girar las tuercas y mantenga la varilla prisionero, a este extremo de la varilla roscada puede ser curvado y sólidamente montada en el eje central.

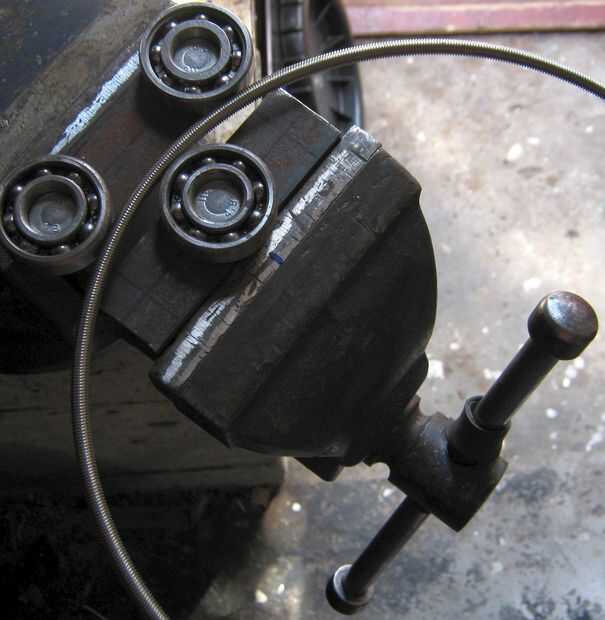

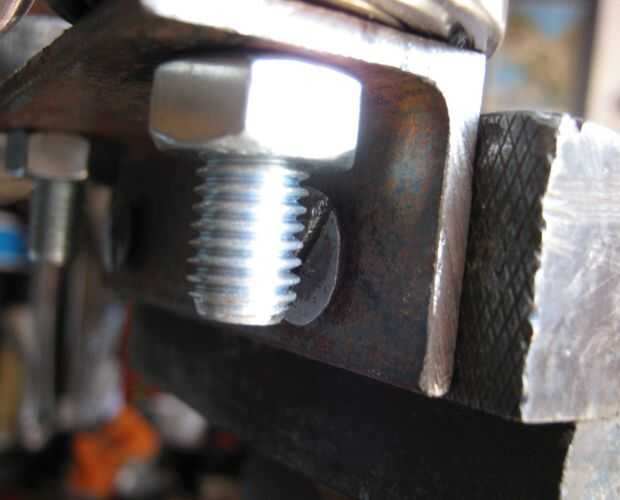

  • Varilla roscada curvada con 3 x cojinetes 6203 , 2 montado en una mordaza, 1 en el otro y la barra de aserrado y adelante mientras que apriete el tornillo de banco. (la superficie de rodamiento aplana la parte superior de la rosca que se puede limpiar para arriba persiguiendo las roscas con un troquel de M6).

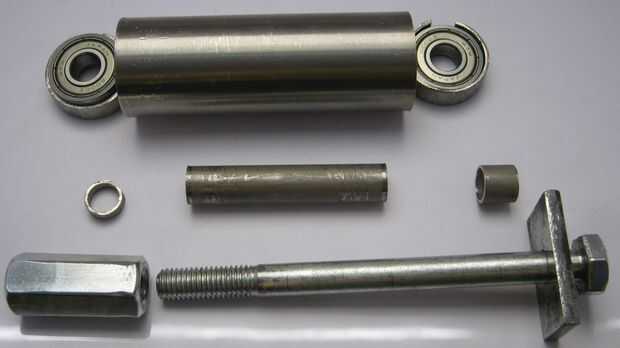

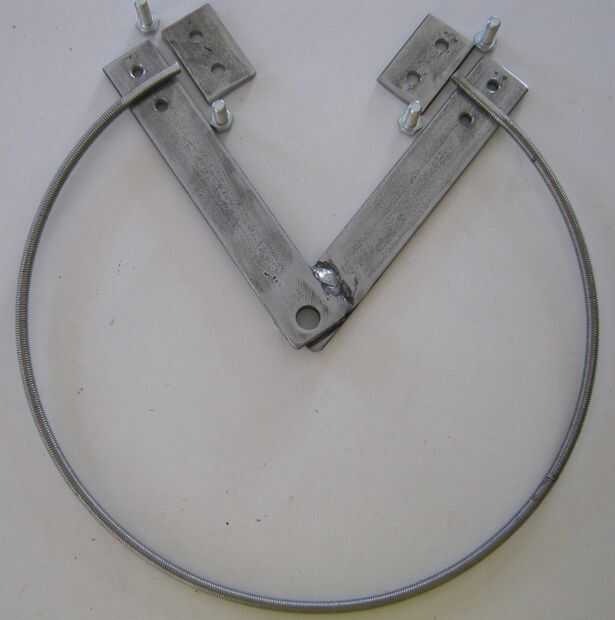

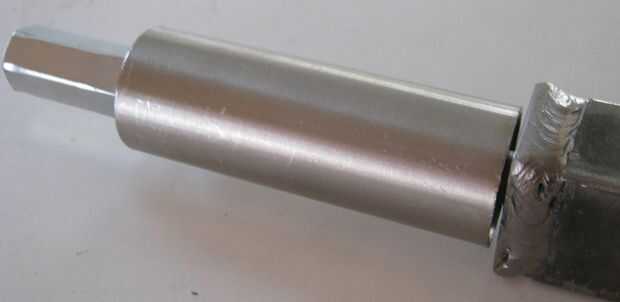

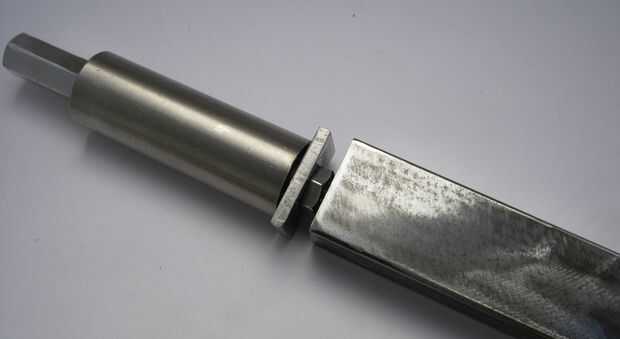

  • Un eje de centro fijo para el montaje del círculo de la barra.

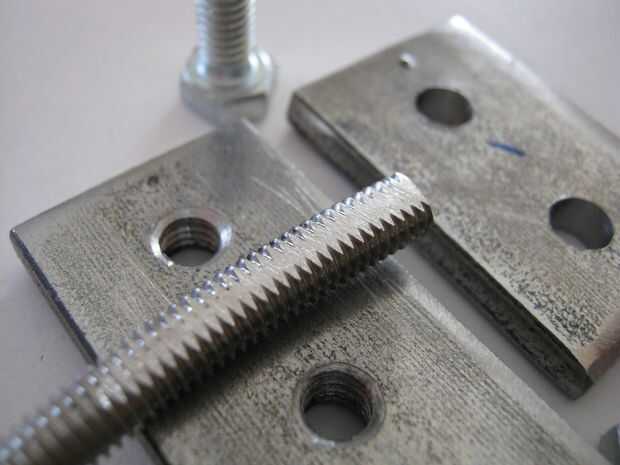

  • Un transporte motorizado conduce las tuercas ancladas a la estructura vertical.

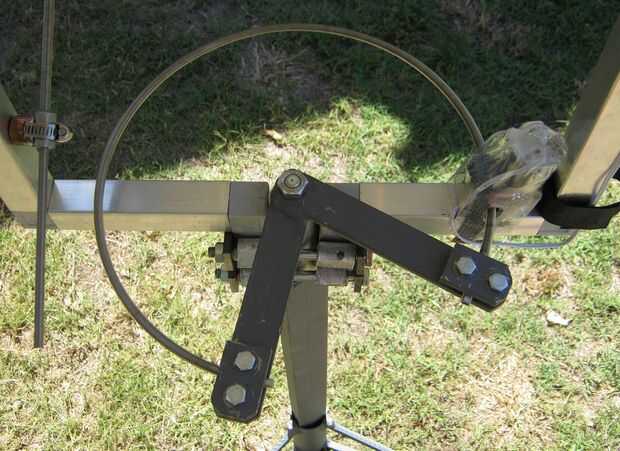

Geometría me había disparado para arriba, el centro del arco de pan era diferente al centro del arco de recorrido de transporte. Originalmente no quería debilitar el marco por taladrar un agujero en el centro de la horizontal del brazo, así que compensar el eje central y fijada al exterior del tubo giratorio de la ss, me pareció una buena idea en el momento.

La nueva solución llamada para que el eje central estar centrados y algunos pondering rindió una solución realizable, lástima que no pienso la primera vez.

De todos modos, no es exactamente un tren smash, la electrónica fueron construida en 2007, por lo que no parece funcionar en una manera linear. :)
