Doble Cardan conjunto Asamblea

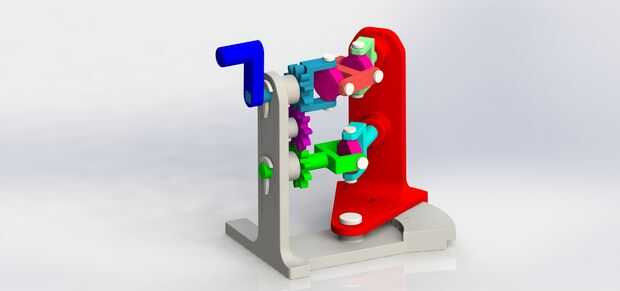

el modelo para este concepto consistirá en una junta, o junta universal y una articulación Cardan doble. Ambos ejes se orienta juntos para que uno gira mediante una manivela, el otro gira a la misma velocidad. La salida de ambos ejes tiene indicadores para hacer visible que no se va siempre la misma velocidad. El Cardan doble eje de salida común se giran a la misma velocidad que la velocidad de entrada mientras que el U-Joint eje móvil en una variación de la velocidad.

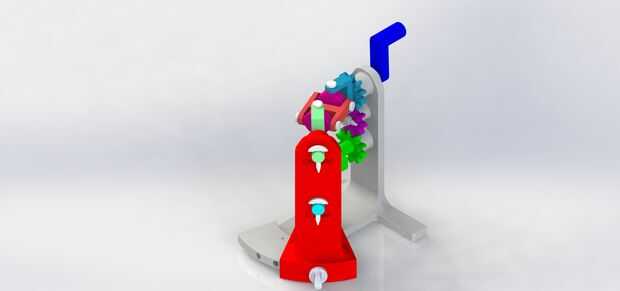

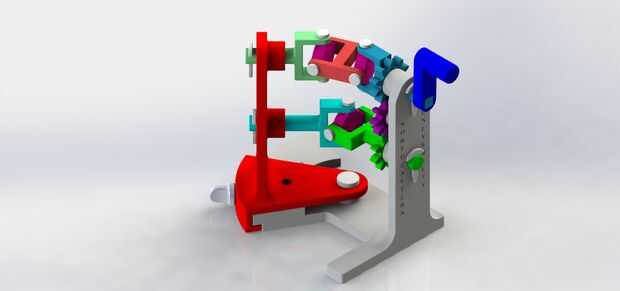

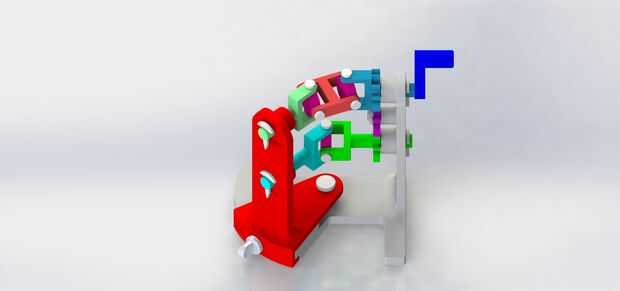

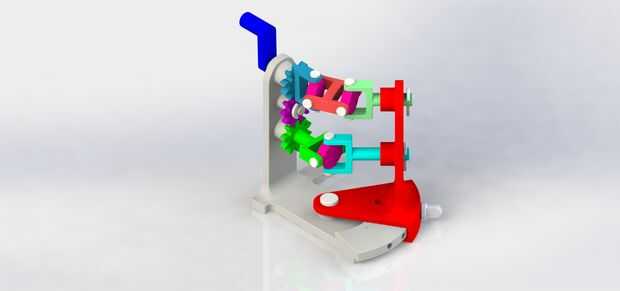

La junta cardan doble se encuentra en la parte superior de la Asamblea. El eje de entrada de doble cardán está orientado para el eje de entrada junta a través de un engranaje intermedio. Los ejes de salida tienen flecha pin indicadores al igual que el diseño inicial para mostrar que la salida y entrada los ejes de la articulación Cardan doble tienen la misma velocidad angular mientras que los ejes cardan tienen velocidad variable con respecto a uno con el otro.

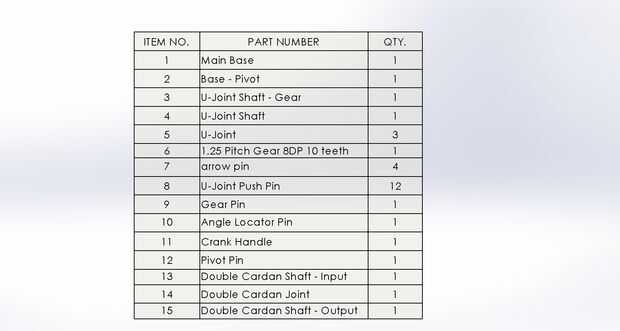

Los diferentes componentes del dispositivo son proporcionados en la tabla de MAT

El Plan de lección para la doble Cardan conjunto está conectado a esta página para los profesores que deseen enseñar a los estudiantes sobre este dispositivo.

Nota de post procesamiento: Si va a imprimir con una impresora FDM debe esperar pequeñas crestas en las partes donde la extrusora último toca la pieza. Inspeccione cuidadosamente cada pieza después de que se impriman para estas pequeñas imperfecciones, obstaculizará el funcionamiento de su dispositivo.
