Doblador de voltaje 555 (2 / 7 paso)

Paso 2: Partiendo de los circuitos (protoboard)

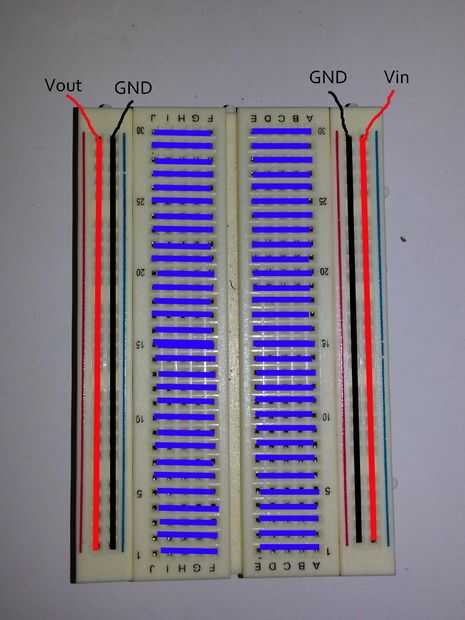

* Consulte la imagen de Vin, Vout y GND

* Consulte la imagen de las conexiones de perno de protoboard-línea continua indica la conexión entre los agujeros de la protoboard *
