Voltios baratos!

http://www.macaulayaudio.co.ukThereis nada más frustrante que saber que su alimentación no alimentar su último gizmo. Especialmente en una tarde lluviosa de domingo, cuando las posibilidades de comprar los nuevos componentes son cero. Hereis bien una solución, un circuito simple que ofrece una variedad de voltajes de c.c. de la entrada de CA cruda de un secundario del transformador.

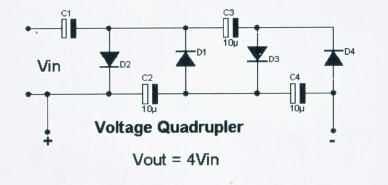

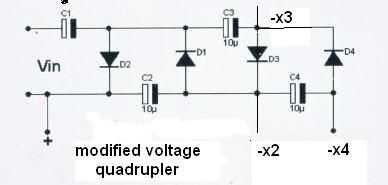

Eso es exactamente lo que hace este circuito. Combina las funciones de un doblador de voltaje, triplicador y quadrupler. Conecte el transformador secundario a su entrada y obtendrás 2, 3 o 4 veces el voltaje de entrada ac como dc, depende de donde se toma la salida.

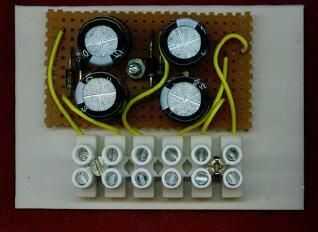

He usado este circuito para proporcionar voltajes de dc entre 18-200V dc con secundarios del transformador de 6VAC-40VAC.40VAC es un límite práctico a esta junta debido a la tensión nominal de los casquillos. Sin embargo he operado relés motores y el circuito de la válvula extraña con este dispositivo.
