DIY suciedad baratos probador de continuidad con el IC 555 + LED (5 / 9 paso)

Paso 5: Añadir el LED, el zumbador y el interruptor

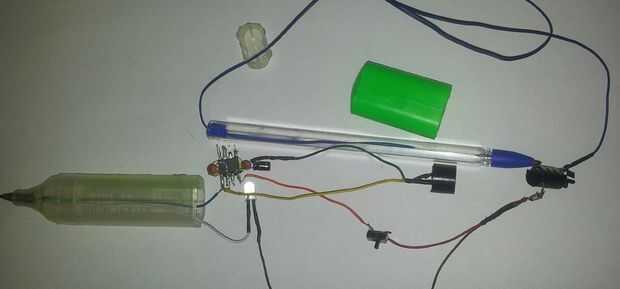

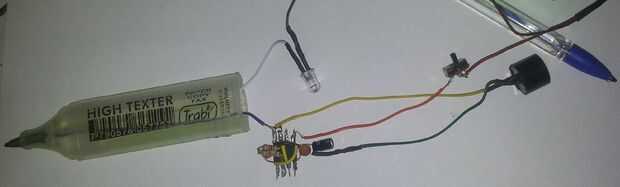

-I relleno alguna soldadura con los cables en una punta de bolígrafo BIC (it´s un poco sucias por la tinta) y calienta con el soldador. -Conectar la punta para la pata (-) del led y el pin 1 de la 555 IC.
-El (+) pierna del LED y el pin 4 de la 555 (mediante el interruptor on/off) al polo positivo de la batería.
-La sonda secundaria (pen utiliza otra) con un alambre envuelto alrededor de la punta al polo negativo de la batería
Cuando las puntas de las dos sondas tocan unos con otros (o a través de un material conductivo, como un cable o un circuito) se cierra el circuito y enciende el LED y el zumbador vibra con un tono agradable.
El timbre puede desactivarse con el interruptor, mientras encienda el LED aún con continuidad.
