| El probador de continuidad caseros más inteligente |
A diferencia de otros probadores de continuidad, el más inteligente de Supervisior de ejecución permite el voltaje de la prueba para que sea mucho más bajo que el voltaje utilizado para actuadores y los notificadores que existe un cortocircuito y se puede seleccionar también. También evita la posibilidad de que una pequeña descarga en circuito podría causar una diferencia de potencial y una lectura falsa.
El sistema es simplemente un divisor del voltaje dual de la etapa y un comparador (op-amps funcionan bien y eso es lo que im usando por ejemplo. lm358). El primer divisor baja Vcc (por ejemplo 3v) hasta el elegido pruebas de tensión (por ejemplo 1v), que luego es reducido a la mitad con el segundo divisor (1v). el comparador (amplificador operacional) recibe el 1v en no-invertir-entrada (+) a través de los cables de prueba cuando se conectó por un cortocircuito, de lo contrario tirado por un 10k a tierra. La inversión de entrada (-) está conectado directamente a la segunda división. El comparador es alimentado por Vcc.
Esto significa que cuando hay que no corto el comparador salidas 0V como el inp-Inv-no es menor que el Inv-Inp. tan pronto como el Inp-Inv-no es mayor que el Inv-Inp es decir los cables están conectados por un cortocircuito, que la salida está saturada a Vcc - una tensión de prueba seleccionable que siempre las salidas Vcc cuando en corto!
Recomiendo un Vcc regulado por lo que los valores son constantes, pero la idea es que todos los valores son seleccionables y por lo tanto se pueden cambiar modificando simplemente valores de resistencia.
El Vcc outputted puede ser conectado directamente a un led o múltiple con un transistor. Un RGB led también podría ser utilizado, junto con un no de la puerta para un verde podía ser demostrado si hay No corto y un rojo si hay o viceversa vica.
Se incluyen los esquemas para el sistema básico así como un tablero de complemento liderado con un LED y un LED no.
Schematc PNG así como también cuentan con archivos de tablero de águila.

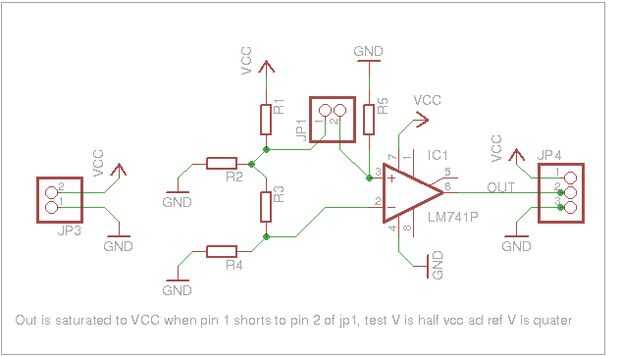

La placa principal - r1-r4 resistencias selección, r5 es de 10k, diseñado en torno a LM741.

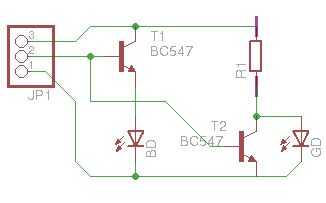

LED tablero - transistores - npn (bc547), r1 - 10K - led - 3mm
