DIY puente H para Control de Motor (2 / 3 paso)

Paso 2: Construir!

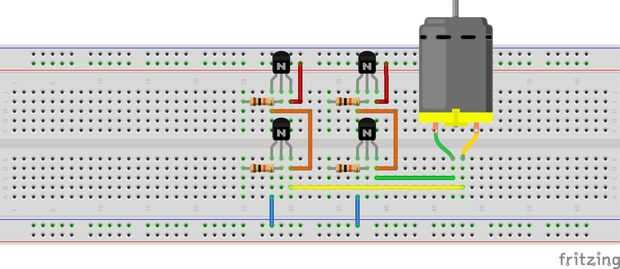

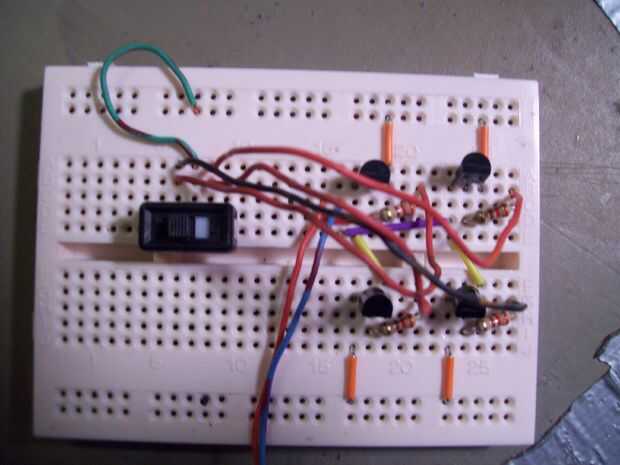

Conectar las conexiones como se muestra en la imagen. Las resistencias son para la entrada de un microcontrolador para controlar la dirección del motor. Asegúrese de orientar el transistor la dirección correcta. Aquí agregué un sitch para encender los transistores opuestos a girar a una dirección u otra.
