DIY PCB usando fotoprotector líquido (5 / 6 paso)

Paso 5: Grabar y tira

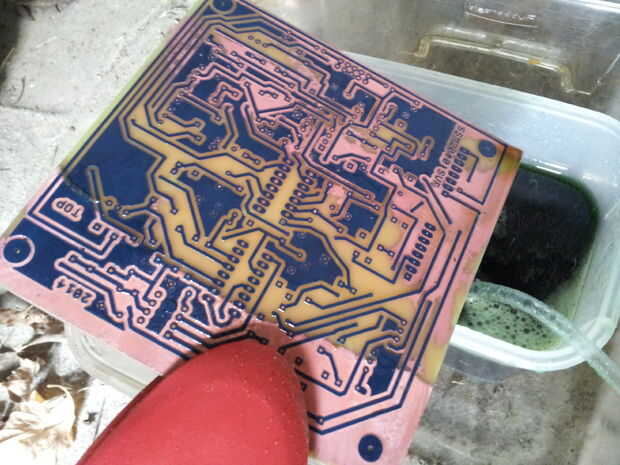

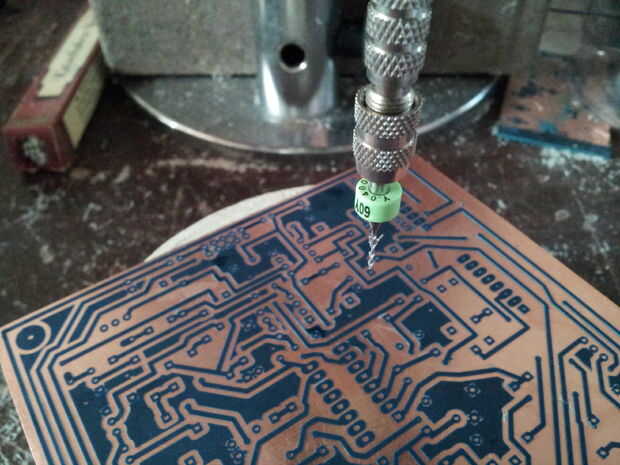

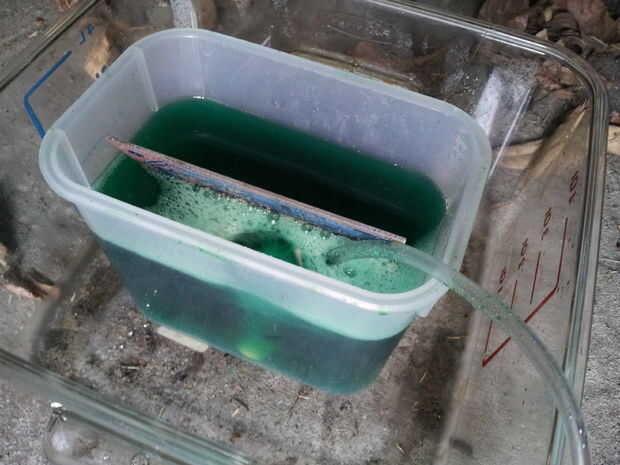

Ahora es tiempo de ponerse los guantes y una parte de ácido clorhídrico se mezclan con peróxido de hidrógeno de dos partes. Siempre agregue el ácido al agua, entonces agregue las dos partes de peróxido de hidrógeno en el recipiente de plástico grabado primero y luego añadir una parte de ácido. Coloque la piedra de aireación dentro de la solución y colocar la placa en la solución. Las burbujas acelerará el proceso de grabado, y puede acelerar el proceso aún más mediante el uso de piedras de aireación más. Las burbujas también ayudan en la adición de oxígeno, lo que ayuda a reponer la solución. Usted tendrá que voltear el tablero durante el grueso del grabado para una mejor cobertura. Cuando se hace, lavar la Junta cuidadosamente con agua. Ahora es un momento óptimo para perforar los agujeros. Yo utilice una broca de tamaño.040 para esta parte.

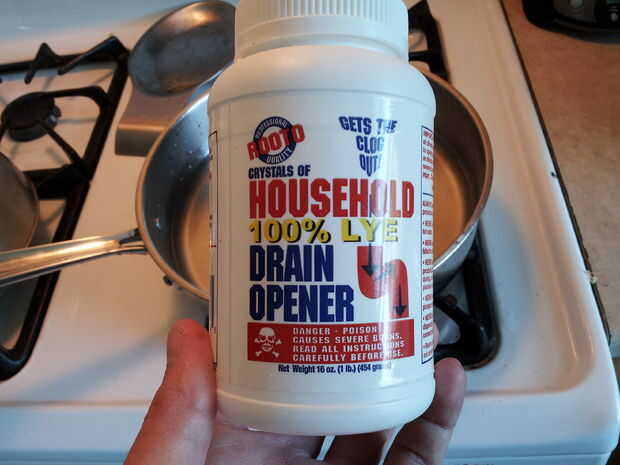

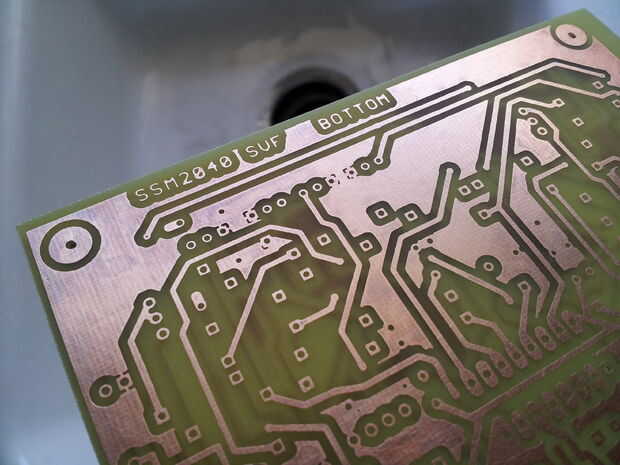

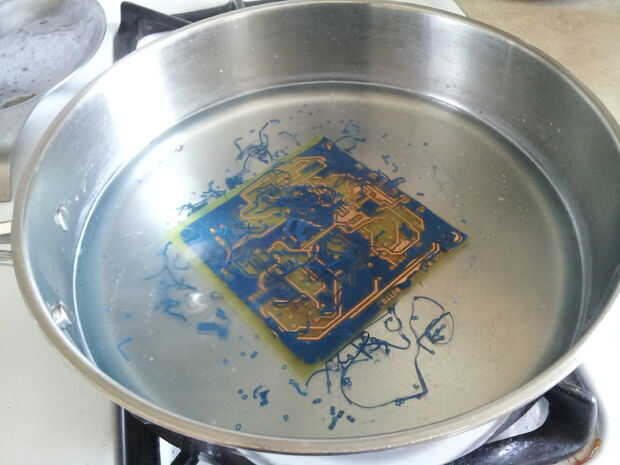

Prepare la solución de extracción. Con su ON guantes, añada suficiente agua a una sartén para cubrir el tablero y luego agregue tres cucharadas de hidróxido de sodio. Lentamente la solución en la estufa de calor, luego coloque la placa interior. Después de unos minutos de hervir, las partes azules se separan de la Junta Directiva. Utilizar pinzas para quitar el tablero y enjuague con agua fría.

ADVERTENCIA!! Esta solución cáustica caliente hirvienda es extremadamente peligroso y tira la piel si se derrama accidentalmente en ti mismo!!!! La solución también produce gases. No quiero respirar en, así que asegúrese de que tener buena ventilación durante este proceso. Además mezclar ácido clorhídrico con peróxido de hidrógeno produce gas de cloro tóxico. Tengo etch tableros de afuera y la manguera de agua cerca en caso de accidente. Trabajar lentamente, mantenga los guantes y ser muy cuidadoso. Por las dudas, asegúrese de que usted tiene una botella de vinagre cerca por vierta sobre ti mismo en caso de que usted derrama una solución cáustica en usted. Esto ayudará a neutralizarlo. En el lado positivo, hará que el pan limpio y - así que si tienes un recipiente sucio, utilizar eso.
