Paso 3: exponer

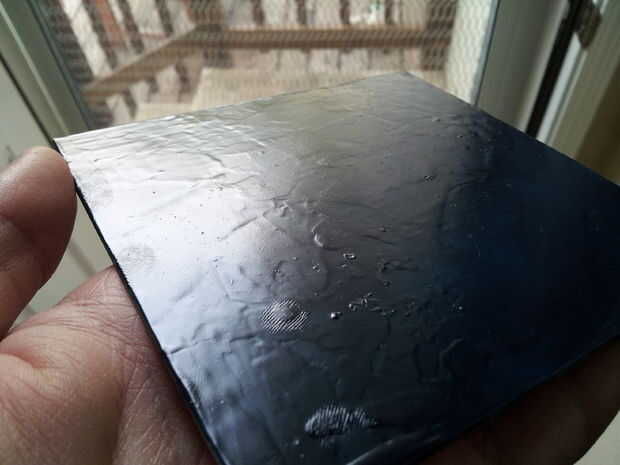

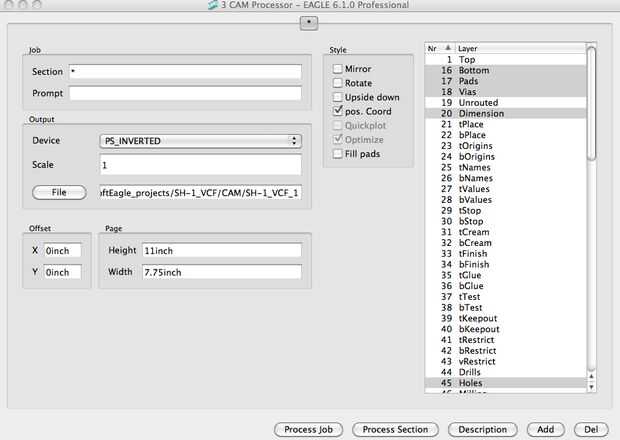

Si la capa es demasiado delgada después del secado, aplique una segunda capa y deje secar. Yo uso CadSoft Eagle en mis diseños y cuando exporto una imagen del PCB, asegurar que se invierte. En el procesador de Cam en "Dispositivo", seleccionar "PS_INVERTED", encender capas 16,17,18,20 y 45. Usar OSX, así que cuando abres el archivo Post Script, guardarlo en formato PDF. Al imprimir este PDF, entrar en la ficha propiedades y asegúrese de imprimir en su tamaño real e imprimirlo en blanco y negro.

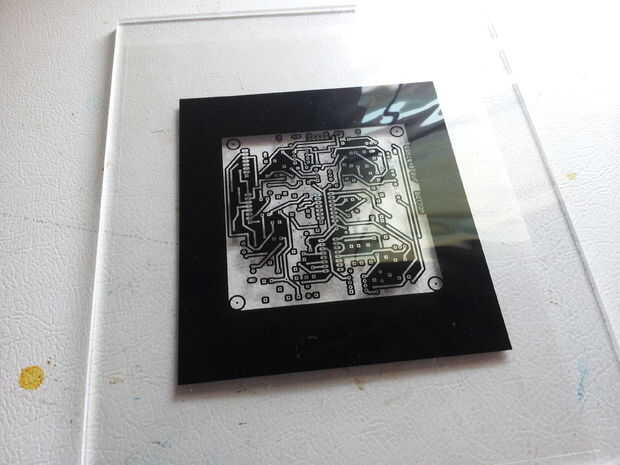

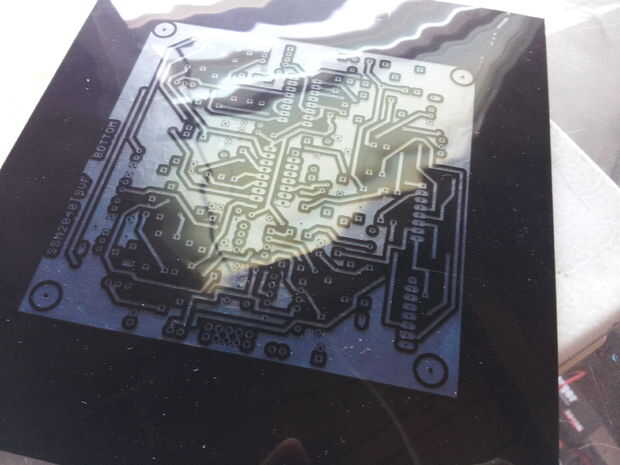

Para obtener mejores resultados que utilizar 3M láser transparencias para impresoras láser. La pintura necesita una imagen invertida, ya que es un negativo foto resisten. Esto significa que dondequiera que la luz UV golpea la pintura azul, que área será no ser arrastrado por la solución en desarrollo.

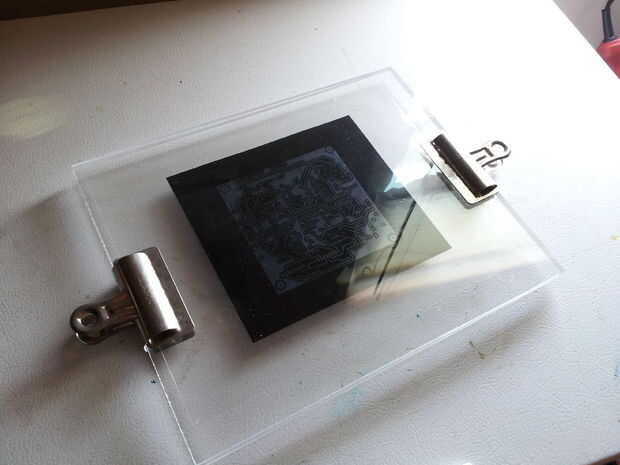

Ahora es el momento para exponer la placa a la luz UV. Utilizar dos placas de plástico transparentes que tengo "Tap Plastics". Coloque la placa en la parte superior una placa, ponga de su lado de toner de transparencia impresa hacia abajo en la parte superior del tablero, luego colocar otra placa de plástico en la parte superior teniendo cuidado de no mover la impresión. Utilice algunos clips para sujetar todo en su lugar. Etiqueta el PCB en Eagle con nombre de proyecto en el PCB para que al colocar el lado de toner hacia abajo puede leer la etiqueta. Así lo que está bien posicionado. Si el texto se ve reflejado usted Colóquese boca abajo y necesita cambiarlo.

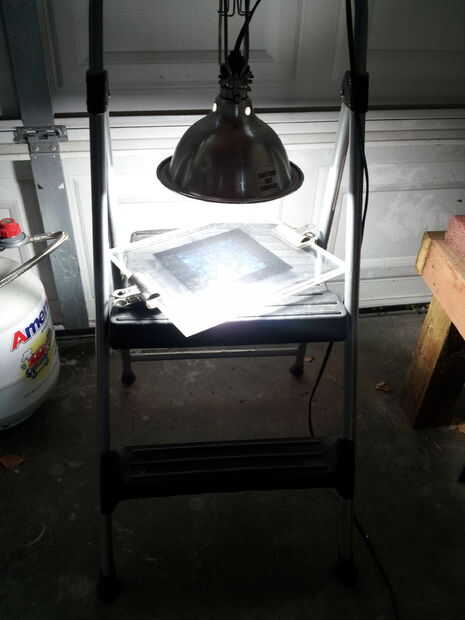

Otra razón para la impresión con el lado de toner hacia abajo es porque si lo tenía al revés, el grueso de la transparencia permitiría que la luz a través y arruinar la exposición. No necesita ningún lujo plataforma de exposición UV. Una luz fluorescente sencilla funcionará igual de bien. Coloque sus placas intercaladas dentro de diez pulgadas de la luz y ajustar un temporizador para 5 minutos. Cuando el temporizador se apaga, gire las placas para la exposición uniforme. Hacer esto tres veces, para un total de tiempo de exposición de 15 minutos.
