Punta: Así que mi Arduino shield había espacio en él. He decidido añadir algunas área de diseño en el caso que quería ampliar la estación.

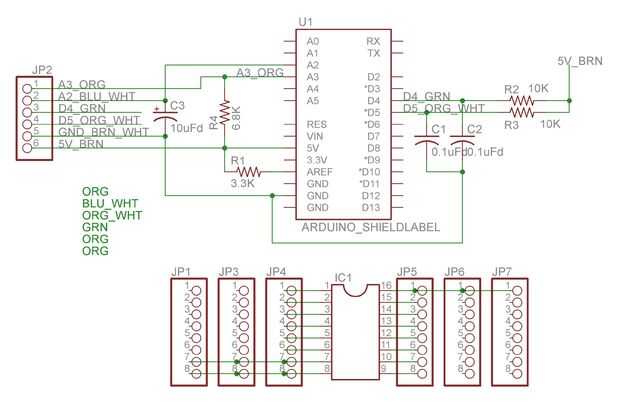

He añadido un zócalo de 16 pines del IC y cuatro ocho pin conector tiras, algunos atados juntos. Esto puede usarse para ICs pin 16, 14 o 8. Para la mayoría de ICs, el perno izquierdo superior 14 o 16 es poder así que conecté esa franja a través de los tres conectores de ese lado. Generalmente, el suelo es en la parte inferior izquierda por lo que hice lo mismo para ambos.
Para los otros pines del IC, corrí los rastros para el primer conector adyacente.
Así que para uso futuro, agregando un IC sería relativamente fácil. Hay espacio para componentes adicionales y pernos pueden ser puenteados y rastros cortan según sea necesario.
Ventajas: Fácil de no implementar, costo adicional en PCB fabricación, mano de obra mínima. No necesitan agujeros a taladrar hasta que.

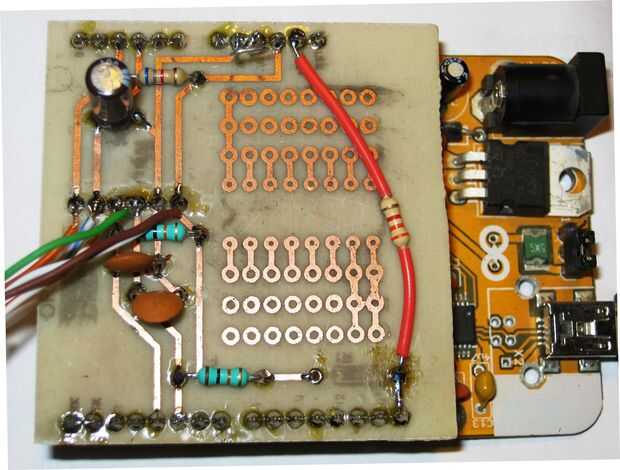

Uso: Así usé este tip para crear mi escudo de tiempo de Arduino. Vea la primera foto.
