Paso 2: Montaje del Motor y cableado

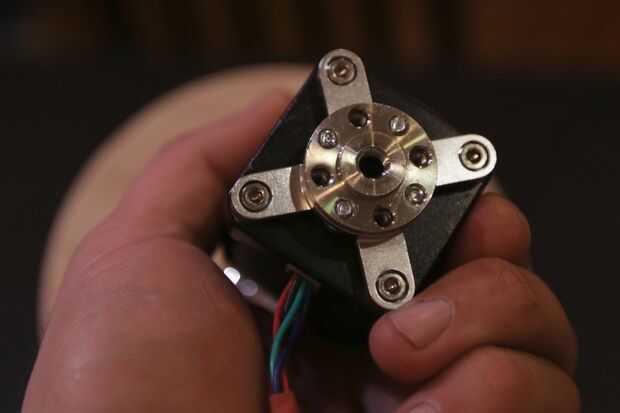

La tabla utiliza la placa de tornillo de 1/4" de vuelta le permite montar esto a cualquier trípode. El Monte de la NEMA 17 conecta la placa de tornillo y el motor paso a paso.

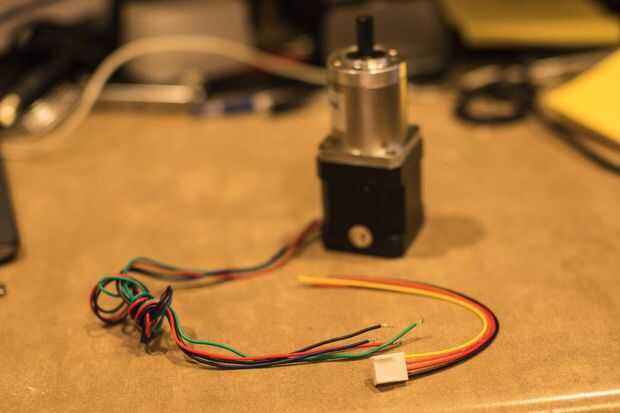

Cuando compré el eMotimo TB3 como mi solución de lapso de tiempo de 3 ejes, sólo tenía unas cuantas opciones para motores paso a paso. Un 27: 1 motorreductor paso a paso lento, pero tal vez demasiado lento para el rover y un 14, 1 motor, y 5:1 para rápido se mueve pero no par. Son excelentes motores como la tienen el conector TB3, construido en el motor, y todo lo que necesitas es el cable de puente. Para este proyecto, quería una opción que gira más lentamente, así que fui con el 51:1 paso a paso motorreductor paso a paso online. Desafortunadamente, estos motores necesitan la correcta molex conectado para integrarse en el TB3. Puedes comprar el puente de Molex directamente eMotimo, o conseguirlos en Sparkfun.

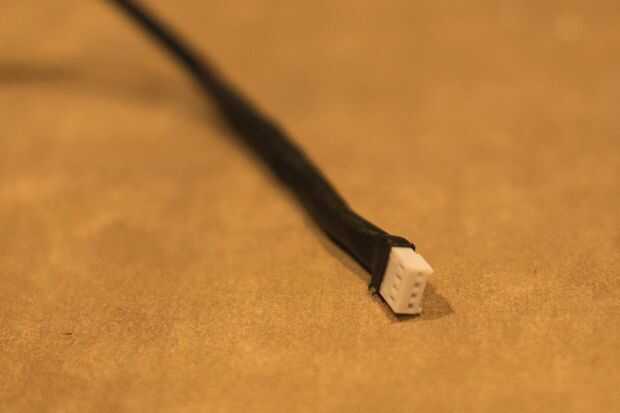

Necesita algunas habilidades de soldaduras para cablear el conector molex para el cableado del motor. Utilicé algunos malla revestimiento y calor shrink para limpiar mi cableado, pero no es necesario.
- Negro Motor -> puente negro
