DIY-cómo hacer auriculares inalámbricos (5 / 8 paso)

Paso 5: Lo que el emisor

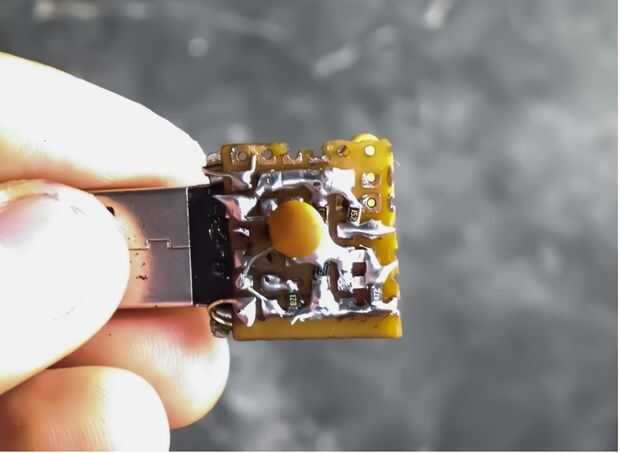

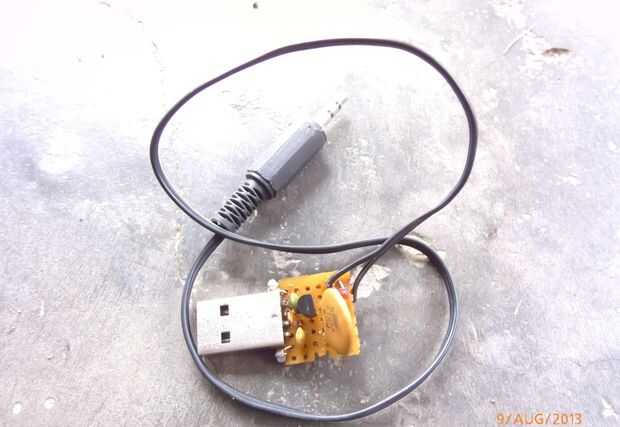

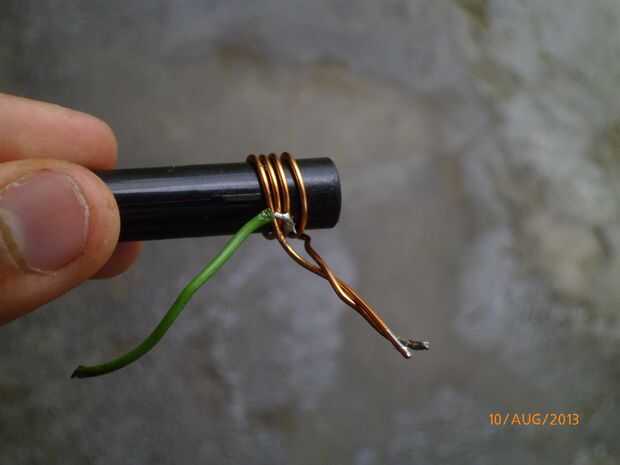

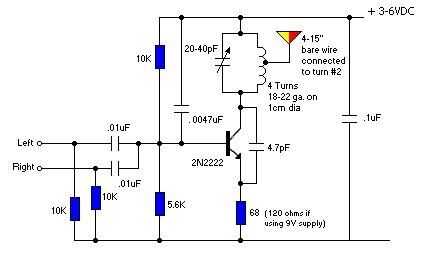

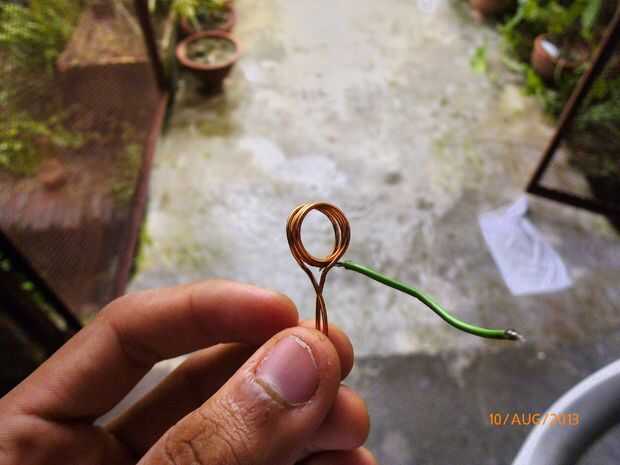

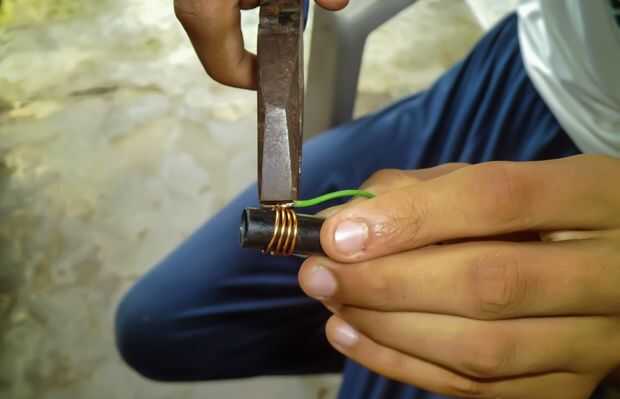

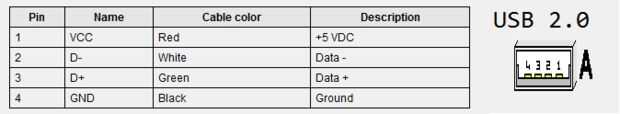

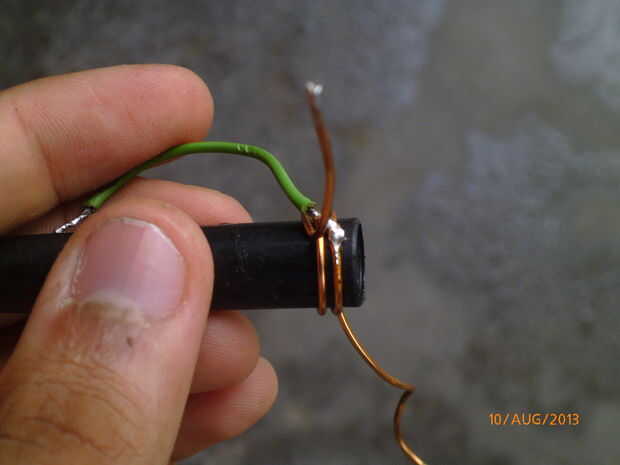

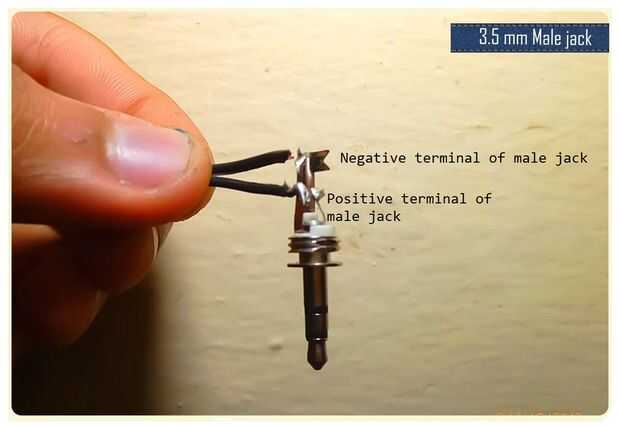

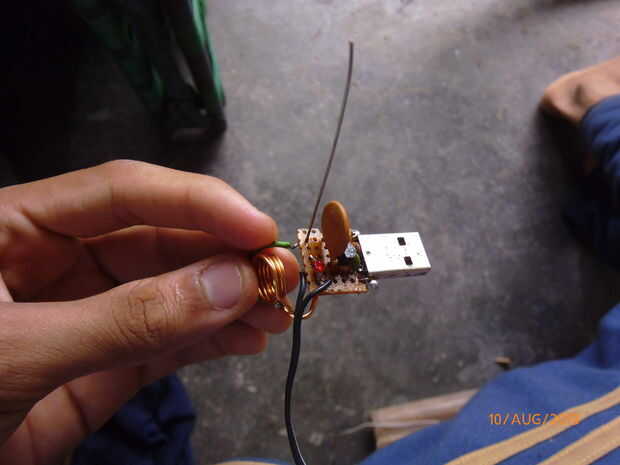

Now you have all stuff you need. Es hora de avanzar y empezar a hacer el emisor. El circuito es muy fácil de hacer. Pero si deseas saltar este circuito paso que también podría comprar un emisor de FM de aquí: http://electronics-diy.com/store.php?sel=kits & sub = fm_transmitters. Si lo no hace necesidad de hacer el circuito dado. Ahora pasemos al circuito: se trata de un circuito de un transistor. Antes de que usted debe dibujar un diagrama áspero. Ahora tienes que ir por el poder. Este emisor puede ser alimentado por una batería de 6v de 3 o una USB 5.0 V tensión constante para alimentar con el USB tienes que usar un USB 2.0 macho enchufe y su polaridad se da por encima de la imagen. (Pinche sobre las imágenes para la ampliación de la imagen) Soldar el conector en la placa de prototipado y estar seguro de la polaridad. Ahora hacer el circuito con mucho cuidado si usas de SMD. Conecte al jack de 3,5 mm con 3 hilos alambre y soldadura en la placa de prototipado asegurarse sobre el terminal negativo de la toma de va a la tierra del circuito. y los otros dos hilos a la entrada del circuito. . Ahora vas a hacer el inductor. Este inductor es la parte más curiosa del circuito. Este inductor es venteado por un cable de calibre 18-22 y hay cuatro vueltas y la antena es aprovechada en las 2 vueltas y se conecta la antena al cable roscado. Inicialmente hay tres cables que salen del inductor. Los dos al final están conectados al circuito y el centro uno está conectado a la antena si usted es un principiante sólo sabe que un cable 18 calibre es aproximadamente 1,024 mm de diámetro o por favor consulte este link: http://en.wikipedia.org/wiki/American_wire_gauge.You puede utilizar un alambre largo o una antena pequeña para la antena. Emisor está listo. Utilizar un teléfono móvil FM y compruebe todas las frecuencias. Usted conseguirá su frecuencia. Había subido el video. Usted puede hacer el condensador 4p 7 poniendo capacitores en serie e.g:15p:: p 7. Ahora que ha terminado haciéndolo y entonces usted puede caso por lo que el inductor no coge cualquier daño he utilizado y la carcasa de aves enojado MP3 Reproductor. La imagen se da arriba. Eso es todo emisor es completado.
