DIY-cómo hacer auriculares inalámbricos (4 / 8 paso)

Paso 4: Qué y dónde comprar

1. Parte de la electrónica
2. Los cables y conectores.

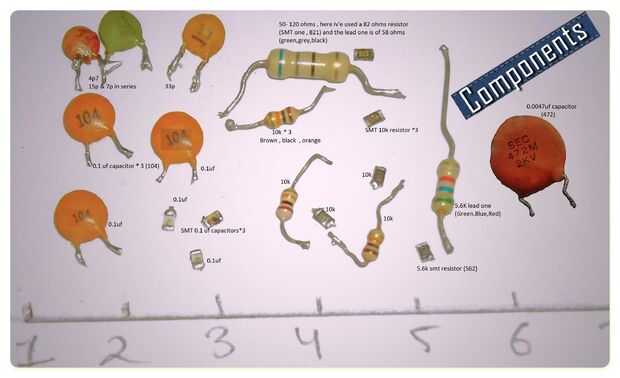

Piezas de electrónica

Ahora tienes que recoge todos estos elementos antes de pasar al siguiente paso. Todas las piezas de electrónica se mantienen juntos y hay fotos (etiquetadas como componentes) proporcionados anteriormente. Las partes pueden ser SMT (o SMD) o incluso puede tener plomo que no hay problema. Si tienes cualquier duda o confusión por favor contacto ser que estaré encantado de contestarte. Necesitas el siguiente partes:

• 3 * 10K resistencias (llevar un código: marrón, negro, naranja y SMD código: 103)
• 1 * 5.6K resistencia (llevar un código: verde, azul, rojo y SMD código: 562)
• 1 * 50-120 ohm Resistor (llevar un código: verde, negro, negro con marrón, rojo, marrón y SMD código: 500-121)
• condensador de cerámica 0.1uf * 3 (código: 104, si estás dispuesto a utilizar un capacitor SMD que necesita probar por un medidor de capacitancia porque generalmente no hay ningún código escrito en un condensador SMD excepto algunos como tengo)
• 1 * 4.7 picofaradio condensador de cerámica." Trata y condensador inusual si no puede encontrar un uso un condensador de 15p & p 7 en serie, o puede hacer par tener la resistencia neta de p 4,7. FYI si se poner los condensadores en serie siga esta página "" http://www.electronics-tutorials.ws/capacitor/cap_7.html"" para saber cómo calcular la capacitancia de la red. "(Código: 4p 7 o 4.7)
• 1 * 20-40 p condensador variable "la imagen no se muestra porque no tengo uno así que usé un condensador de 33p." (el código es: 20, 21---50.)
• condensador de cerámica de 1 * 0.0047uf (código: 472)
• 1 * BC 547 o Transistor 2N2222.

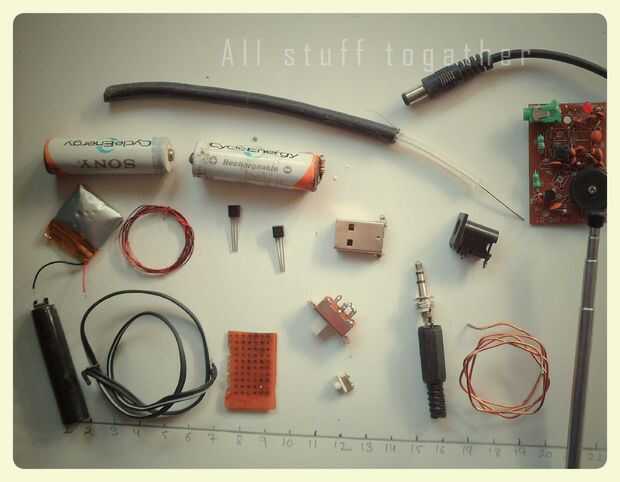

Cables y conectores

Usted puede comprar estos artículos de radishack o le estoy dando los enlaces desde donde se pueden comprar a todos.

• 1 * pequeño armonioso o automática ajustable módulo con fuente de alimentación de 3v. PUEDE utilizar este uno "http://www.ebay.com/itm/3-portable-uscan-radios-small-hand-held-/310720153283".
• 1 * macho de 3,5 mm jack .you puede comprarlo desde aquí "http://www.amazon.co.uk/electronics/dp/B000Q6JR1Q"
• 1 * 3v batería recargable. (Utilice tan pequeño como sea posible con buen soporte de energía). Usted puede comprar de aquí "http://www.ebay.in/itm/Tiny-3V-Rechargeable-Coin-Cell-Button-Battery-MS621F-MS621FE-Very-Small-Seiko-/280743174845"
• 18 - 22 calibre de alambre de cobre esmaltado de 20cm de longitud.
• 1cm de diámetro bobina inductor del viento.
• 1 * 2.5 * 2.5 placa de prototipos o llamado PCB multiusos.
• Un largo y fino hilo de cobre y un cable de 3 conductores.
• 1 * 12v conector de alimentación macho y hembra. Puedes adquirirlas desde aquí: mujer "http://www.ebay.com/bhp/12v-female-connector" hacer "http://www.ebay.com/itm/10pair-12V-Male-Female-DC-2-1-x-5-5mm-Power-Plug-Jack-Adapter-Connector-for-CCTV-/400545050623"
• 2 * antena o un alambre largo duro.
• Un conector macho USB. Usted puede comprar de aquí "http://www.alibaba.com/product-gs/564447272/USB_2_0_4pin_A_SMT.html?s=p"
• 2 * conmutadores pequeños.
