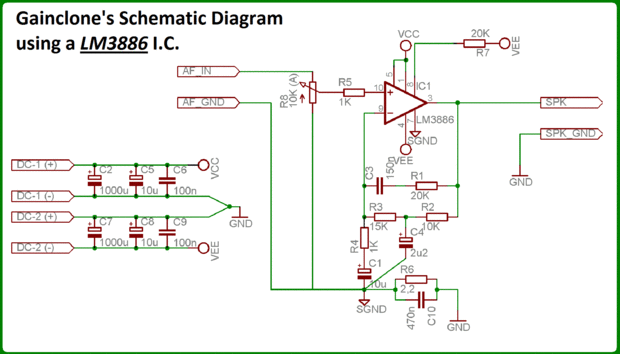

Paso 3: Los diagramas esquemáticos (para amplificador y fuente de alimentación)
Como se puede ver, línea de retroalimentación negativa es revisado. De esta manera, 7dB es ganado en la banda de 30Hz a 70Hz y alcanzado sobre 34db en punto máximo a 30Hz.
Cuando 26v CC se aplica en el diseño determinado, con 4 ohmios Altavoz carga y 2Vp-p señal de entrada da potencia de 65W RMS. Para los usuarios que quieran utilizar 8 ohmios, recomendamos +-fuente de voltaje de 38V. Por supuesto menor que este valor se puede aplicar también.

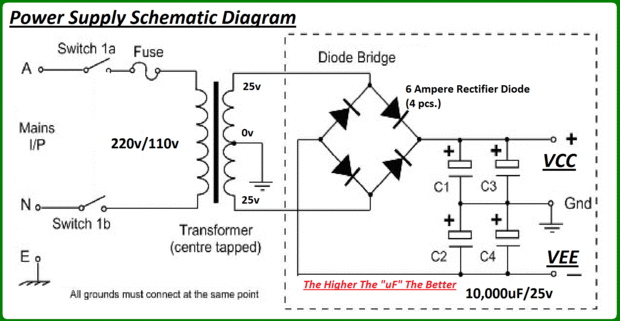

A continuación se muestra el circuito de alimentación, es sencillo también. Hay dos KBU serie (6A) Puente diodos y 2 x 10000 uF condensadores. Como regla general, el condensador de 2200uF estabilización es utilizado por amperio pero estamos acostumbrados a usar 4700uF por amperio. En nuestro circuito, se sorteará 2 amperios por linea y utilizar condensadores de 10000uF. Te recomendamos usar condensadores de 2x10000uF por cada línea si se utiliza el amplificador en modo fiesta.
