Paso 2: Conociendo el LM3886 (I.C./Chip)

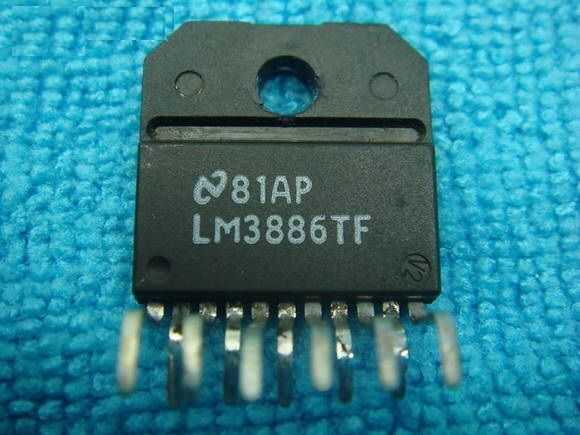

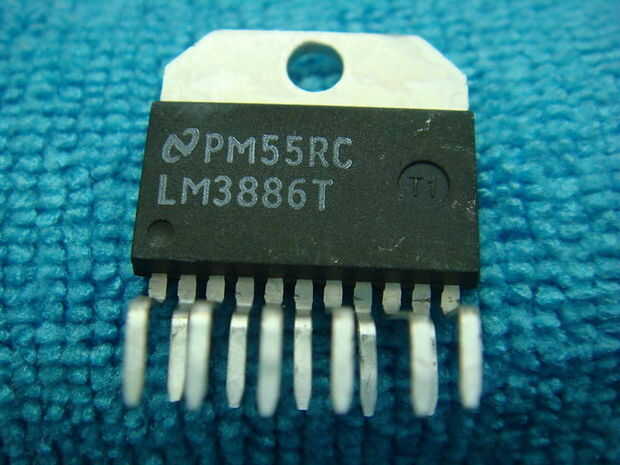

Hay dos tipos de IC LM3886. Uno de ellos es juntoi LM3886T y el otro uno se aísla LM3886TF. Tenga cuidado de no meterse con el aislamiento. El LM3886T requiere un disipador más pequeño, la placa es conductor, una corriente negativa fluye a través de él, dos LM3886T fichas no se puede montar en una heatink solo sin necesidad de utilizar un aislante de mica, aros de nylon y otros dispositivos de aislamiento. Por otro lado, un LM3886TF puede montarse en un disipador de calor común sin dispositivos de aislamiento de
El LM3886 es un amplificador de energía audio de alto rendimiento capaz de 68W potencia promedio continua a una carga de 4Ω y 38W en 8Ω con 0.1% THD + N de 20Hz – 20kHz. El rendimiento de los LM3886, utilizando su mismo pico instantánea temperatura (Ke) (SPiKe™) circuitos de protección, lo pone en una clase sobre amplificadores discretos y híbridos proporcionando un inherentemente, dinámicamente protegido zona de funcionamiento seguro (SOA). Protección de espiga significa que estas partes están totalmente protegidas en la salida contra sobretensión, baja tensión, sobrecargas, incluyendo pantalones cortos para los suministros, fugitivo termal y picos de temperatura instantánea. El LM3886 mantiene una excelente relación señal a ruido mayor de 92dB con un piso bajo nivel de ruido típico de 2.0μV. Exhibe valores extremadamente bajos de THD + N de 0,03% a la potencia nominal a la carga nominal sobre el espectro de audio y proporciona excelente linealidad con un índice típico de IMD (SMPTE) de 0.004%.
Características:
-68W cont. promedio de potencia de salida en 4Ω en VCC = ±28V
-Potencia de salida 50W cont. promedio en 8Ω en VCC = ±35V
-38W cont. promedio de potencia de salida en 8Ω en VCC = ±28V
