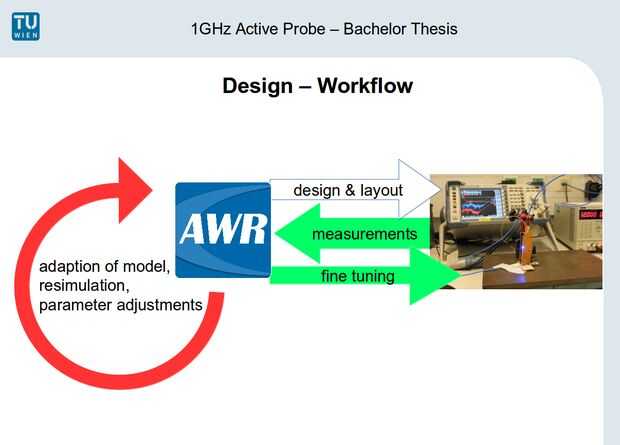

Paso 4: Construcción y depuración
Ahora, vamos a ensuciar nuestras manos!

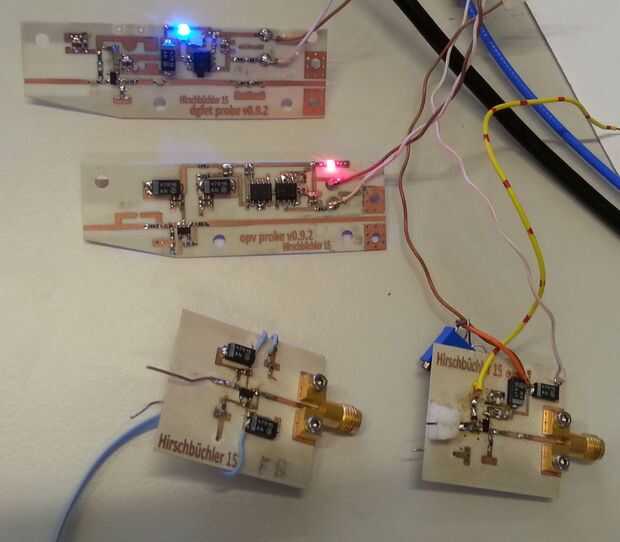

Obtener la PCB *, colóquese los componentes, soldarlos.

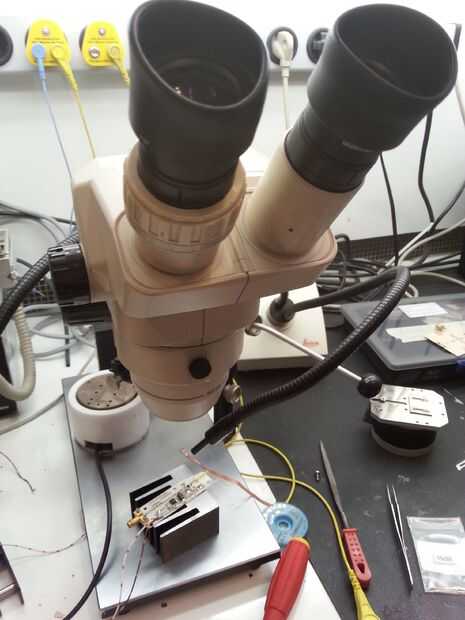

¿Pieza un ' pastel? Déjeme ponerlo esta manera: algunos de los componentes son tan grandes como una pulga, literalmente. A menos que tenga visión de águila o mucha experiencia, un microscopio o una lupa sobremesa agradable es obligatoria. Unas pinzas, un torno relojeros u otras herramientas al azar del tamaño adecuado (es decir, pinzas) pueden ayudar a hacer cosas, como el PCB.
Electricidad estática o ESD!!!!
El transistor que maneje es una cosa muy delicada para detectar señales de minutos, no es de extrañar sufrirán daño de algunos 1000V digno de descarga estática. Asegúrese de que su microscopio, tornillo de banco y, más importante se conecta a tierra! Idealmente, conéctate con una resistencia de 1 10Meg en serie a masa (si pides ebay para poner a tierra las correas felizmente suministrará uno por unos cuantos dólares). Este artilugio va a absorber la energía de cualquier descarga (evitando su disipación dentro de sus dispositivos electrónicos). Siempre contacto con estos objetos "tierra" antes de tocar la placa o algo puede volar sin que te des cuenta al principio.
Sugerencias sobre soldadura de SMD:
Por supuesto, para las instrucciones apropiadas, busque un Instructable profundidad o pregunta colegas, pero aquí está algunas cosas que luché con / Recuerde hacer:
- preparar la solderpads via les raye un poco, es decir, con un cepillo de fibra de vidrio (engranaje SMD)
- Utilice el más fino posible de la soldadura (es decir, 0,3 mm)
- poner flujo adicional en la placa, ayuda (incluso si la soldadura tiene un núcleo de flujo)
- demasiada soldadura es demasiado, sobre todo en la ruta de RF: Si forma un blob, quitar parcialmente con mecha de soldadura, o capacidades no deseadas le dará dolores de cabeza (solo desea una pendiente suave del plomo del componente en el plato, ninguna montaña de soldadura)
- muy poco puede engañar: desde soldadura demasiado poco en la ruta de RF puede resultar en un circuito abierto que equivale a una capacitancia, probablemente todavía un poco a trabajar, pero te dan resultados variables.

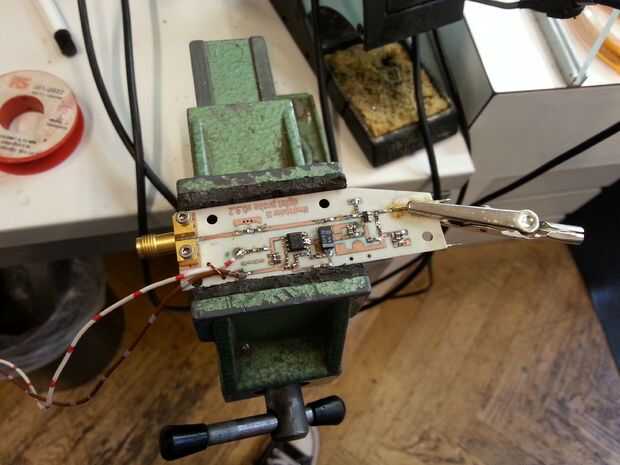

- no se deje engañar en armar todo a la vez, es decir, prueba de la sección de alimentación antes de colocar el dispositivo principal (es decir, la fet) en el tablero, en caso de resistencias del v regulador consiguieran intercambiar y ahora produce un voltaje inadecuado o hay energía ahora en todos, o algo (ver notas en imagen con el tornillo verde)
- no se estrese demasiado los rastros diminutos: que rip y orar mejor no la RF-trayectoria que acaba asesinado (resistente, no ayudará si lo hizo, ser así que mejor prevenir que curar). Utilice una herramienta pinzas estilo desoltering o dos planchas de soldadura al mismo tiempo en caso de que usted necesita quitar un componente.

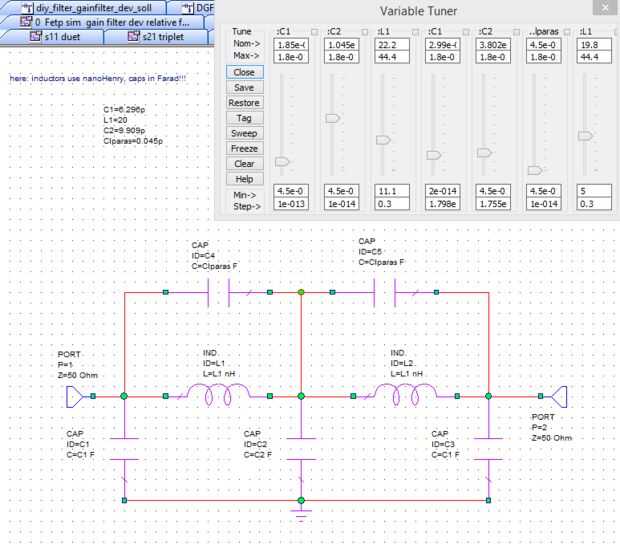

- el juego delicado-, si los gráficos de aspecto extraño: poniendo los dedos en cualquier lugar en el circuito, puede ser capaz de detectar empalmes de la soldadura defectuosa, así como un poco adicional capacidad parasítica influye en la configuración (aquí: bajas tensiones y corrientes muy bajas = poca energía = > sin peligro).
*: siempre utilizar un visor gerber como ViewMate para si todos los agujeros y componentes consiguieran exportan bien, compruebe también si tiene cargado correctamente en el software de la máquina de la molinería.
