Paso 3: Diseño de PCB
¿Cómo hacer el esquema de hardware?

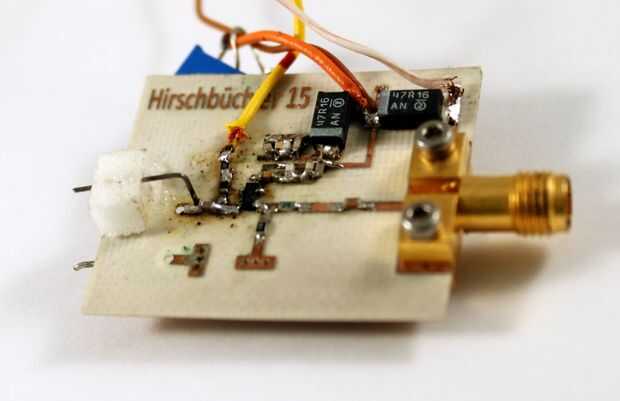

Así, se considera buena práctica construir primero un prototipo y demostrar el concepto (primera imagen).
Sólo entonces, como usted sabe que el circuito funciona, el diseño completo (es decir, con su propio voltaje reg. en lugar de tener un labPSU dedicado a él) tiene sentido aplicarse. No confíe en cualquier especia de simulación sobre un PCB real demasiado, especialmente si usted muchos casos funcionales en cascada!

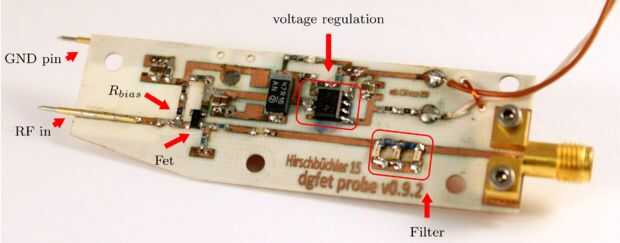

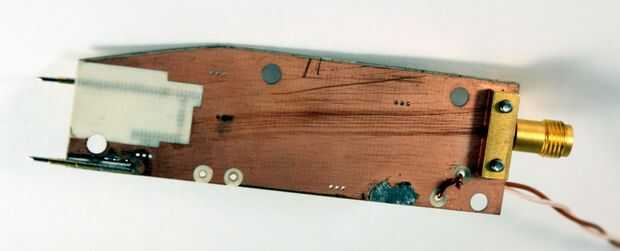

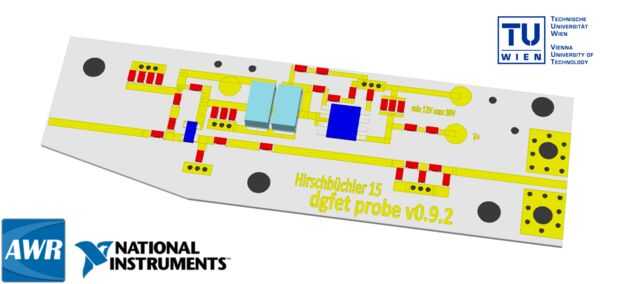

Lo otros cuadros la vista 3D en NI del programa AWR, así como la placa real.
Tenga en cuenta que el camino de la RF se implementa como un 50Ohms línea (impedancia de la onda, no resistencia!) y se mantuvo separado de otros restos para ancho de una traza o tres veces el espesor del sustrato, lo que resulta en la separación más alta. El camino de entrada lo más corto posible, se quita el plano de tierra debajo de él y el FET para deshacerse de las capacidades parásitas. Nota que este primer tramo hasta el FET no es impedancia controlada, queremos ser como alta impedancia posible para no perturbar el circuito que estamos sondeando.

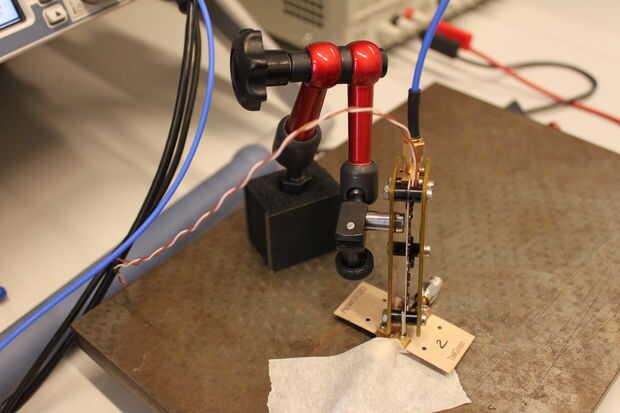

Al final del día, desea sostener en sus manos o montar en un soporte, para revestido de cobre dos circuitos FR4 (w. acabado de la cinta del Kapton) donde como vivienda. No sólo impiden que las manos toquen el circuito, los separadores de proporcionan un mayor espacio. Por lo tanto, prohíbe interferir con las mediciones ya que la entrada ruta 0.5pF 10MOhm es en el mismo estadio de béisbol de lo que podrían hacer los dedos! Con FR4 circuito material como recinto era sólo una manera fácil de utilizar el molino de PCB para construir la vivienda. Si no tienes uno, hacer algo similar de chapa o incluso ponerlo en una caja de plástico. Sin embargo, asegúrese de que todo queda bien claro del negocio final para evitar innecesaria capacitancia perdida.
Para suministrar la energía, el Fetprobe puede utilizar todo, desde 12 a 30 voltios (es decir, puede manejar su regulador de voltaje). Tenga en cuenta que la implementación de hardware también cuenta con unos condensadores de bypass extra (sesgo, fuente del fet) y algunos cero ohmios-enlaces, donde podrían ir los diodos de protección, dependiendo del cuidado de cómo está la polaridad cuando usted montan. Cuando elegir gorras para la fuente Asegúrese de siempre se unen diversas clases en paralelo. E.q. 2.3µF electrolítico y cerámico de 100nF. Esto ayuda a superar el rendimiento de RF potencialmente pobre de los casquillos electrolíticos.
