DIY 1 GHz * sonda activo para bajo 20$ **

¿Por lo tanto, eres un aficionado de electrónica y quieren una 1 GHz * sonda activa, o un profesional y cansado de soplar su $ 2000 + sonda activa en circuitos incompletos cuando lo que quería saber el paradero de alguna señal de RF?

Entonces Quédate conmigo!!!!

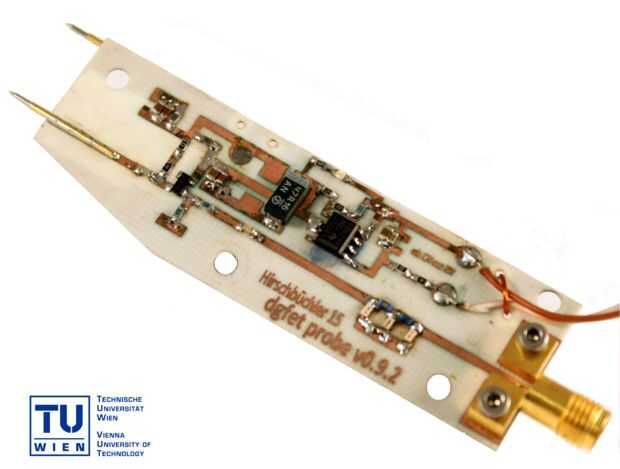

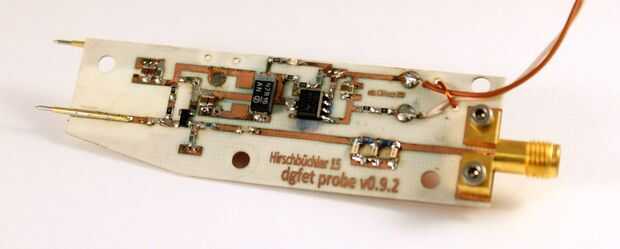

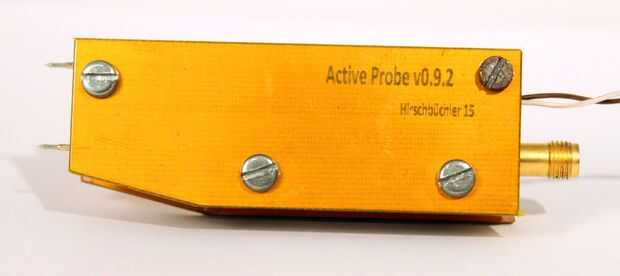

Este Instructable le mostrará cómo construir una 1 sonda activa basada en GHz * Fet, Fetprobe, de unos 10$ *, siempre y cuando tengas acceso a un laboratorio de electrónica. Se basa en un artículo de la revista Elektor (ver anexo de los pdf, sección literatura en mi tesis) al lado de algunos otros diseños. Sin embargo, como tema de mi tesis de licenciatura que quería averiguar cómo buenos estos diseños son realmente y cuánto uno puede empujarlos.

Si vas por este camino, usted necesita el acceso a un laboratorio equipado para la diversión RF, una forma barata para pedido-componentes de RF y algunas capacidades de prototipado rápido. Opciones de algunos DIY-electrónica-los aficionados no pueden tener. Aunque, mi tesis de licenciatura viene con un montón de indicadores de medición, usted conseguirá resultados bastante similares si nos atenemos a este tutorial.

En caso usted desea aprender más y no importa un enfoque más científico que eche un vistazo a mi tesis incluido como archivo PDF en el último paso.

Equipo necesario para la construcción de este sondeo:

  • PCB (512µm Rogers RO4003 w. 17µm de cobre doble cara o similar) basado en mis archivos gerber
  • Engranajes y pinzas de soldadura de SMD!!
  • osciloscopio para depuración y prueba
  • Fuente de alimentación
  • acceso a RF nominal SMD componentes-kits (tapas, resistores, inductores)

Componentes que necesita para obtener:

  • bf998 dual-gate Mosfet(s) SC-61B 4pin
  • RF-clasificado 0603 tapas alrededor de 1pF
  • Resistencia de 0603 de 10 M (diagonal)
  • con resorte consejos a menudo se llama pogo pins (RF_in y GND)
  • regulador de voltaje, es decir, LM317LCDR SOIC 8 pines
  • Conector SMA o BNC (RF_out)

Añadir. Equipo necesario para diseñar y desarrollar su propia sonda:

  • Molino de PCB, capaz de SMD tableros 125μm pista-gap o similar proceso de grabado
  • VNA (Vector Network Analyzer)
  • software de RF Suiza navaja como AWR microondas oficina de National Instruments (layout, especia-sim, RF-sim)


*: manijas 1MHz - 500MHz realmente bueno, utilizable hasta 1GHz aunque (si usted puede aceptar un poco de error de dispersión y amplitud, como se muestra en los gráficos S21 en el ultimo paso

**: significa que se necesita una membresía en un laboratorio, o pueden adquirir afecto de las personas que hacen (es decir, a través de bebidas frías). Además, la etiqueta de precio $ 20 sugiere que usted solo tiene que comprar los componentes especiales, no las cosas estándar que mienten alrededor en un laboratorio de RF de todos modos.
