Diversión Shway pantalla (1 / 21 paso)

Paso 1:

Muchas veces he ido a un montón de problemas para construir un proyecto y cuando llega el momento de tener una pantalla en algún lugar lo pongo en la pared es menos apreciado por los que me rodean.
A veces hasta convertirse en un punto de curiosidad para mi hijo menor es termina mal.

Un día mientras se mira en un marco de caja de sombra, pensé... Apuesto a que podría rellenar algunos electrónica en. Esto es lo que se me ocurrió. No en un marco de caja de sombra, pero para lo que yo he planeado esto funciona un poco mejor.

Empecé echando un vistazo en el tamaño de la Junta de proto de propósito general y la pantalla LCD. Sabía que el marco tendría que ser por lo menos lo suficientemente grande para ellos. Además no quería los tornillos sobresaliendo (o incluso tornillo cabeza) cuando esto se terminó.

Listas de piezas.

Marco:

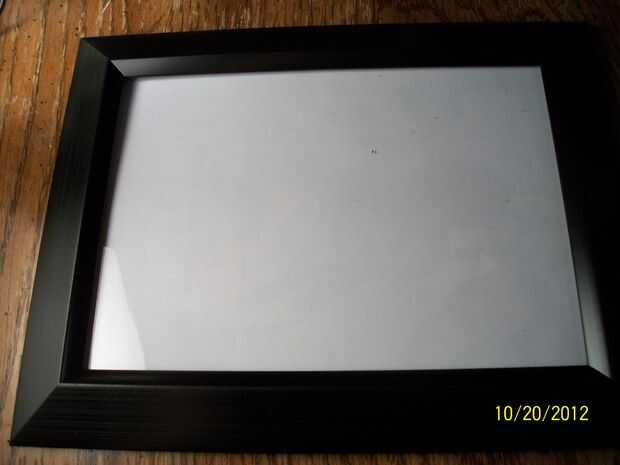

1 - 5 x 7 marco (almacén del dólar).
4 - tornillos para el LCD
6 - botones (normalmente abierto)
Tableros de proto de propósito general 2.
06 de agosto de 32 tuercas de la máquina de latón.
06 de abril de 32 x 3 / 4 tornillos de latón.
1 - 3 / 8 x 12 pulgadas hoja de acrílico ahumado.
1 - 8 x 10 x.093 hoja de Lexan.
8-tablaroca tornillos y anclas (montaje pantalla).
3 - paquetes Micro tierras raras imanes.
4 - #6 x 3 / 4 Phillips Pan cabeza de tornillos.

Piezas de electrónica:
1 - Arduino Uno
1 - 24 línea 2 LCD de caracteres.
1 - 7805 regulador de voltaje.
1 - LM317 regulador de voltaje ajustable.
1 - 74HC164 serial paralelamente un registro de desplazamiento.
1 - 4N26 aislador óptico.
1 - 2N2222
2 - 100uf condensadores
1 - 10uf condensador
.1uf 3 condensadores (reducción de ruido)
LED infrarrojo 2
6 - normalmente abierto de botones
14 - 10K resistencias.
4 - 1K resistencias
1 - resistencia Ohm 220
2 - 10K potentiometes
1 - resistencia de Ohm 25 (más de 2 vatios).

Sensores de temperatura:
LM335 - cada
2 - 1K resistencias

LM334Z - cada
1 - resistencia Ohm 220
1 - 10K resistencia

Cables de puente.

Herramientas:
Taladro de mano.
Mano de herramienta de corte (Dremel).
Paquete número 409 de moletas (Dremel).
Cuchillo de corte de acrílico.
Destornillador.
Mascarilla contra el polvo.
Abrazaderas tipo C.
Trozo de madera.
Toallas de papel.
La soldadura de hierro.
De la soldadura.
Pegamento.
Lima redonda.
Archivo plano.
Surtido de brocas.
Grano 150 papel de arena.
Plaza.
Borde recto del metal.
